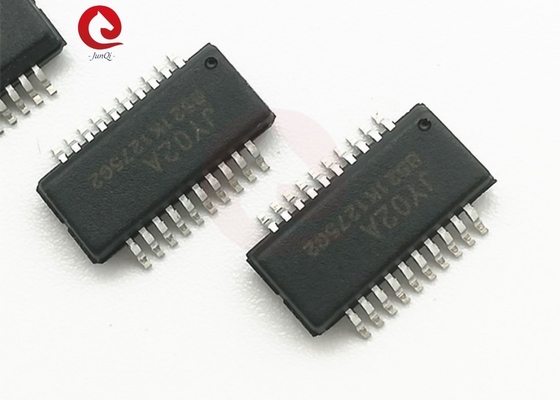

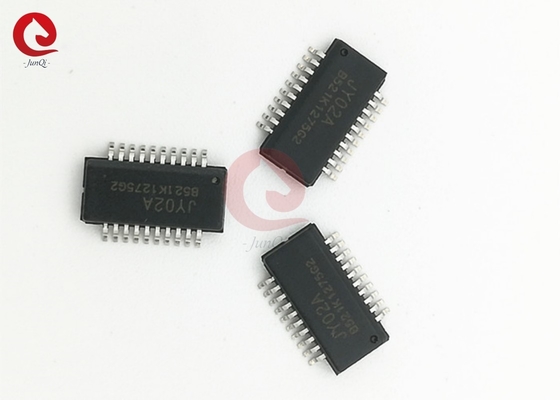

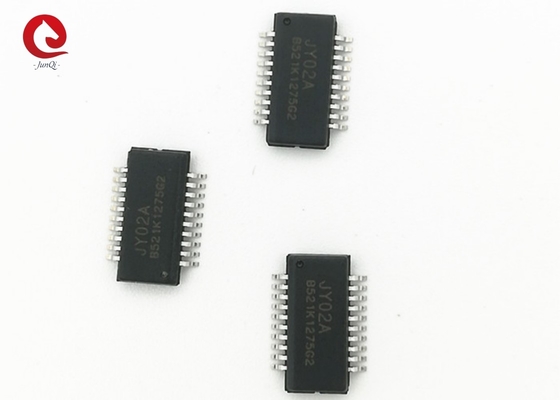

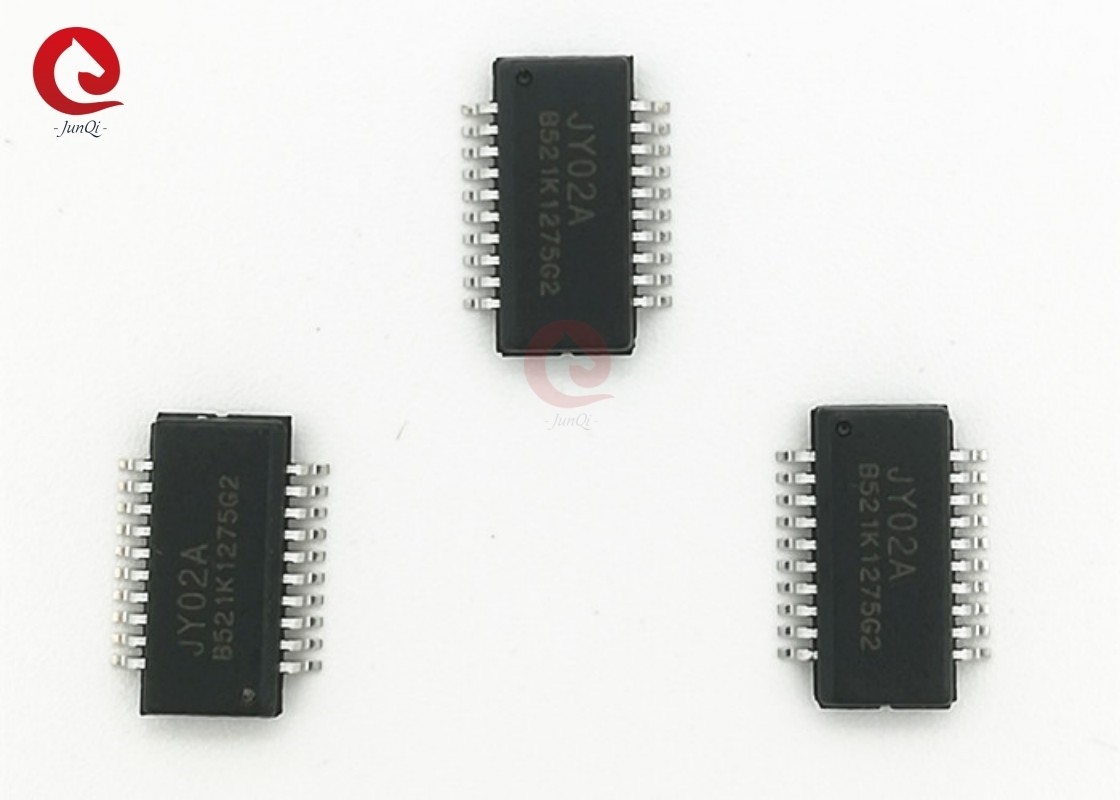

JY02A chip điều khiển động cơ DC không chải IC BLDC chip điều khiển không có sảnh chuyên dụng
Mô tả:
JY02A DC không chải và Hallless cảm biến DC không chải động cơ chip điều khiển chuyên dụng
JY02A ổ đĩa DC brushless và Hallless động cơ mạch tích hợp đặc biệt có các đặc điểm của mạch ngoại vi đơn giản, chức năng hoàn hảo, kích thước nhỏ, dễ dàng gỡ lỗi (gần như không có gỡ lỗi),hiệu quả lái xe cao, ứng dụng linh hoạt, và ứng dụng rộng.
JY02A là một ứng dụng phần cứng thuần túy, loại bỏ rắc rối của các kỹ sư viết chương trình.chẳng hạn như mạch khởi động thích nghi, mạch bù công suất, mạch điều chỉnh giá trị Q, điều chỉnh yếu tố công suất, mạch phát hiện pha, mạch giải mã hoạt động hai chiều, mạch bảo vệ rotor bị khóa,mạch phát hiện lực điện động phía sau, mạch phát hiện và điều khiển dòng điện, mạch phát hiện và bảo vệ điện áp, vv, sau khi điều chỉnh thành phần ngoại vi rất ít, nó có thể điều khiển các mạch điện DC khác nhau tốt.Động cơ Hall không chải, JY02A có một khả năng khởi động tải nhất định, rất quan trọng trong hầu hết các ứng dụng. JY02A có thể được áp dụng cho động cơ DC không chải ba pha với kết nối "Y" và "delta"
Các lĩnh vực ứng dụng:
robot quét, máy bơm nước ô tô, máy bơm lưu thông nắp trên tường, máy bơm tăng áp gia dụng, máy tạo oxy, các loại quạt / máy thổi khác nhau, máy xoay điện, rèm điện,Cửa tự động, máy bơm dầu thủy lực, máy bơm không khí áp suất cao, máy nén điều hòa không khí xe ô tô năng lượng mới, tủ lạnh DC máy nén không chải, xe tải AGV,Các thiết bị phân loại hậu cần tuyến tính và tròn khác nhau, máy cắt cỏ, máy phun nước, cánh quạt dưới nước, vv
JY02A Chế độ lái và tham số:
1: PWM đầu ra của động cơ pha trên UH/VH/WH, tín hiệu chuyển đổi động cơ pha dưới UL/VL/WL đầu ra, chế độ ổ đĩa này là một cách kinh tế để giảm chi phí phần cứng, đặc biệt là trong ứng dụng của điện áp cao và ổ đĩa động cơ công suất cao. mạch dễ dàng hơn và ổn định cao hơn so với chế độ đầu ra PWM ổ dưới.
2: Tần số PWM của JY02A là 13KHz, không chỉ tính đến các tỷ lệ hiệu quả và tiếng ồn, nhưng cũng làm tăng sức mạnh và giảm tiêu thụ năng lượng mô-tô là cao hơn so với 20KHz dưới cùng một nguồn cung cấp điện.
Nhịp của JY02A
Xin lưu ý rằng JY02A đầu ra một tín hiệu xung trong quá trình chuyển động BLDC động cơ Điều đó có nghĩa là JY02A không sản xuất một xung khi động cơ quay một vòng. ví dụ như sau sơ đồ sơ đồ: nó là một rotor bên trong, 2 cặp cột động cơ, nó có nghĩa là
Động cơ cần chuyển pha 6 lần cho mỗi vòng, vì vậy JY02A sẽ phát ra 6 xung mỗi Vòng động cơ
Biểu đồ mô tả chức năng chân:
JY02A Kế hoạch ứng dụng điển hình cho động cơ DC không chải không cảm biến:
JY02A có mạch phát hiện BEMF tích hợp
JY02A không cần mạch so sánh bên ngoài cho động cơ DC brushless không có cảm biến.
