Để Tạo Giá Trị Cho Khách Hàng. Chính trực và Win-Win.
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | JEUNKEI |
| Chứng nhận: | ISO9001, CE |
| Số mô hình: | JY21L |
| Số lượng đặt hàng tối thiểu: | 50 chiếc (mẫu có sẵn) |
|---|---|
| Giá bán: | USD0.5-USD0.9/PC |
| chi tiết đóng gói: | bộ xuất khẩu |
| Thời gian giao hàng: | phụ thuộc vào số lượng đặt hàng / Thương lượng |
| Điều khoản thanh toán: | T / T,, Western Union, Paypal |
| Khả năng cung cấp: | 10000 CÁI mỗi tháng |

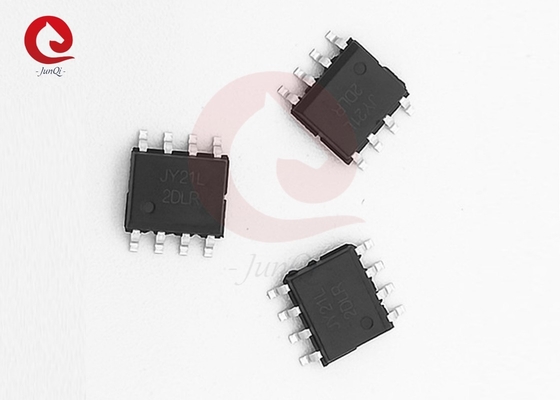

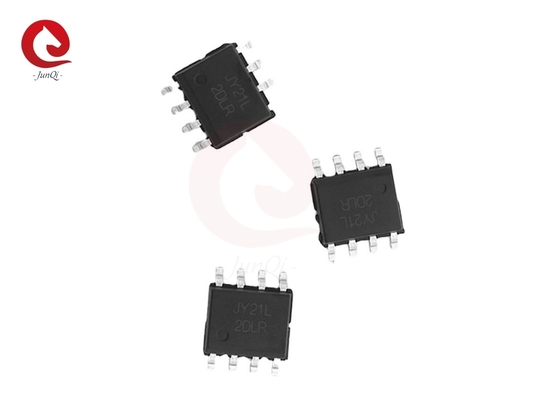

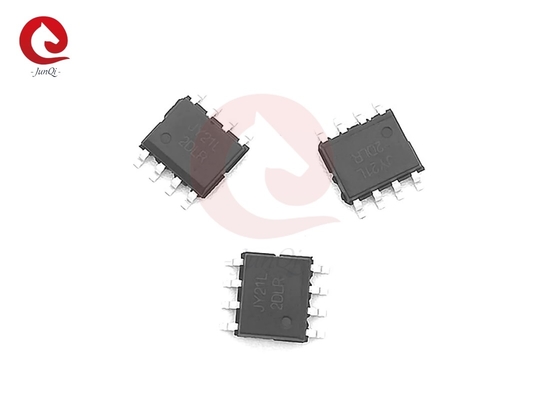

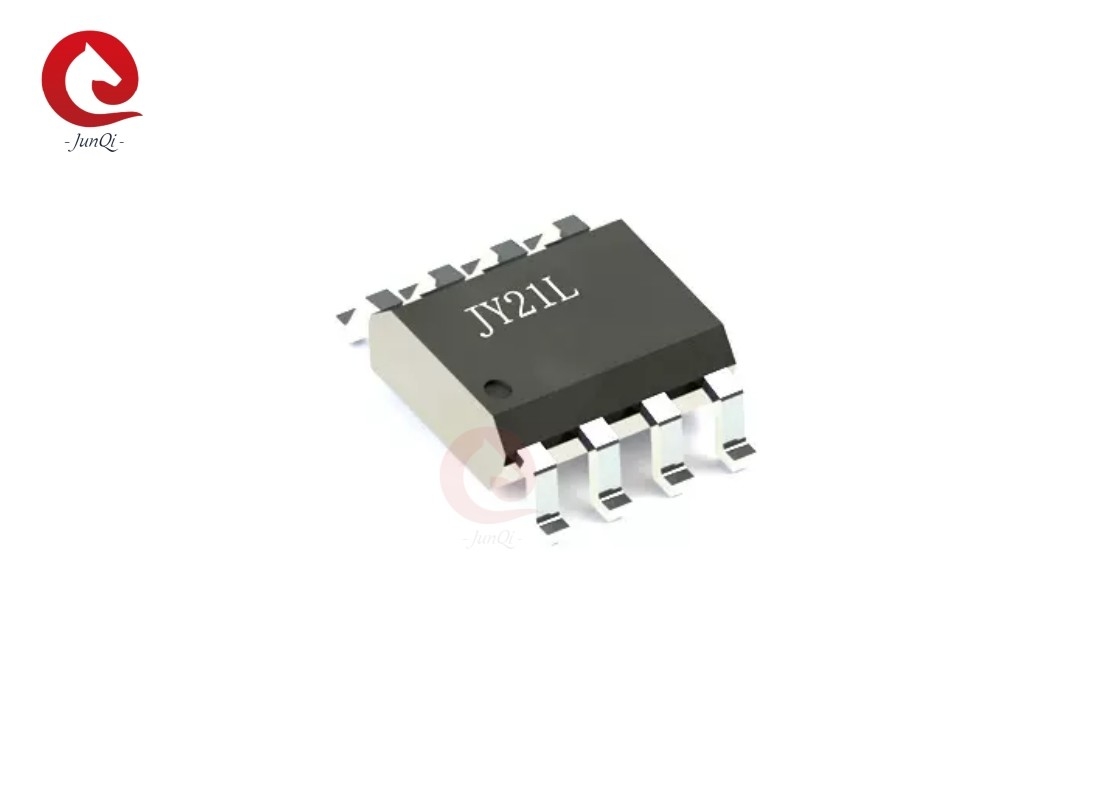

| tên: | IC điều khiển | Mô hình NO.: | JY21L |
|---|---|---|---|
| loại cài đặt: | Có thể gắn trên bề mặt | Quy cách đóng gói: | SOP-8 |
| Phạm vi cung cấp ổ đĩa cổng: | 5,5v~20V | Nguồn đầu ra / Khả năng dòng điện chìm: | 450mA/850mA |
| Cung cấp nổi phía cao: | -0.3~150V | Mặt thấp và nguồn điện chính: | -0.3~25V |
| Làm nổi bật: | IC điều khiển động cơ DC không chải,SOP-8 IC điều khiển động cơ DC không chải,Máy điều khiển động cơ DC không chải Ic |
||
Mô tả chung
Sản phẩm là một điện áp cao, tốc độ cao điện MOSFET và trình điều khiển IGBT dựa trên quy trình P-SUB P-EPI.Các trình điều khiển kênh nổi có thể được sử dụng để lái xe hai N-channel điện MOSFET hoặc IGBT độc lập mà hoạt động lên đến 150VCác đầu vào logic tương thích với đầu ra CMOS hoặc LSTTL tiêu chuẩn, xuống đến logic 3.3V. Các trình điều khiển đầu ra có một giai đoạn đệm dòng xung cao được thiết kế để dẫn truyền chéo trình điều khiển tối thiểu.Thời gian chậm phát triển được phù hợp để đơn giản hóa việc sử dụng trong các ứng dụng tần số cao.
Đặc điểm:
● 3,3V hợp lý
● Hoàn toàn hoạt động ở + 150V
● Kênh nổi được thiết kế để hoạt động bằng bootstrap
● Phạm vi cung cấp ổ cổng từ 5,5V đến 20V
● Khả năng dòng điện đầu ra Nguồn / Thủy 450mA / 850mA
● Nhập logic độc lập để phù hợp với tất cả các topology
● -5V âm Vs khả năng
● Sự chậm phát triển phù hợp cho cả hai kênh
Ứng dụng
● Máy điều khiển điện MOSFET hoặc IGBT
● Người lái động cơ nhỏ và trung bình
| Số pin | Tên pin | Chức năng pin |
| 1 | Vcc | Nguồn cung cấp năng lượng bên dưới và chính |
| 2 | HIN | Nhập logic cho đầu ra trình điều khiển cổng bên cao ((HO)) |
| 3 | LIN | Nhập logic cho đầu ra ổ cổng bên thấp (LO) |
| 4 | COM | Đất |
| 5 | LO | Khả năng truyền động cổng bên thấp, theo pha với LIN |
| 6 | Vs | Phương tiện lưu động bên trên cao quay hoặc bootstrap trở lại |
| 7 | HO | Khả năng truyền động cổng bên cao, theo pha với HIN |
| 8 | VB | Cung cấp nổi phía trên |
| Biểu tượng | Định nghĩa | MIN. | Max. | Đơn vị |
| VB | Cung cấp nổi phía trên | - 0.3 | 150 | V |
| VS | Lợi nhuận cung ứng nổi bên cao | VB- 20 | VB+0.3 | |
| VHO | Điện thoại bên ngoài cao | VS- 0.3 | VB+0.3 | |
| VCC | Nguồn cung cấp năng lượng bên dưới và chính | - 0.3 | 25 | |
| VLO | Lượng đầu ra ổ cổng bên thấp | - 0.3 | VCC+0.3 | |
| VIN | Nhập logic của HIN&LIN | - 0.3 | VCC+0.3 | |
| ESD | Mô hình HBM | 2500 | V | |
| Mô hình máy | 200 | V | ||
| PD | Sự phân tán năng lượng trong gói @TA≤ 25oC | ️ | 0.63 | W |
| RthĐúng rồi. | Khối kết nối kháng nhiệt với môi trường xung quanh | ️ | 200 | oC/W |
| TJ | Nhiệt độ giao điểm | ️ | 150 | oC |
| TS | Nhiệt độ lưu trữ | -55 | 150 | |
| TL | Nhiệt độ chì | ️ | 300 |
| DIM | Milimet | |
| Khoảng phút | Tối đa | |
| A | 1.35 | 1.75 |
| A1 | 0.10 | 0.25 |
| B | 0.35 | 0.49 |
| C | 0.18 | 0.25 |
| D | 4.80 | 5.00 |
| E | 3.80 | 4.00 |
| e | 1.27BSC | |
| H | 5.80 | 6.20 |
| h | 0.25 | 0.50 |
| L | 0.40 | 1.25 |
| Đ | 0° | 7° |
