| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | JEUNKEI |
| Chứng nhận: | ISO9001,CE |
| Số mô hình: | JY213H |
| Số lượng đặt hàng tối thiểu: | 50 chiếc (mẫu có sẵn) |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | bộ xuất khẩu |
| Thời gian giao hàng: | phụ thuộc vào số lượng đặt hàng / Thương lượng |
| Điều khoản thanh toán: | T / T,, Western Union, Paypal |
| Khả năng cung cấp: | 10000 CÁI mỗi tháng |
| tên: | MOSFET công suất tốc độ cao | Mô hình NO.: | JY213H |
|---|---|---|---|
| Loại gói: | SOP20 | Loại kênh: | Driver cao nửa cầu |
| Lái xe: | Trình điều khiển lên đến cổng cầu nửa pha 3 pha | Loại lưới: | Bộ điều khiển cổng 3 pha điện áp cao |
| logic đầu vào tương thích: | 3.3V, 5V, 15V | Quá trình điện áp cao: | 600V |
| Bộ lọc đầu vào: | Vâng | Ứng dụng: | Máy điều khiển biến tần động cơ 3 pha |
| Làm nổi bật: | SOP20 BLDC Motor Driver MOSFET,MOSFET điều khiển động cơ BLDC tốc độ cao,Máy điều khiển động cơ BLDC điện áp cao MOSFET |
||
Mô tả:

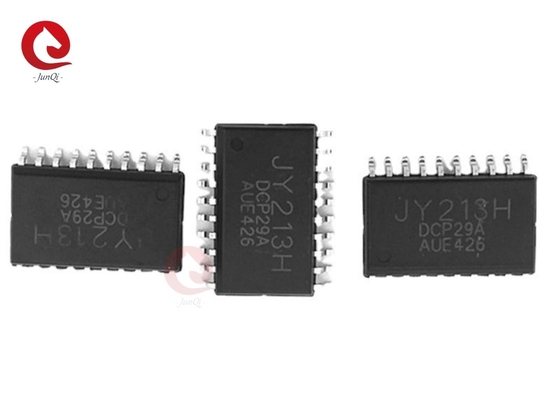

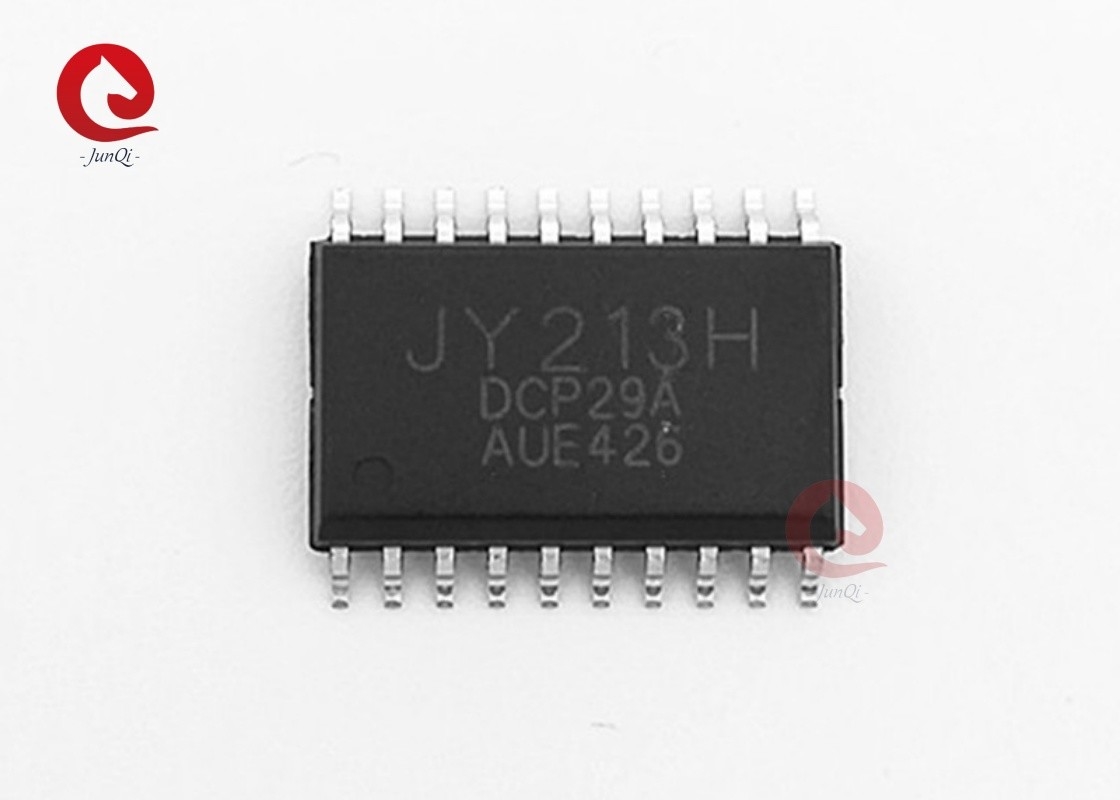

JY213H là một trình điều khiển điện MOSFET và IGBT tốc độ cao với ba kênh đầu ra liên quan phía cao và thấp độc lập cho trình điều khiển cổng 3 pha.Bảo vệ thời gian chết tích hợp và bảo vệ bắn qua để ngăn chặn sự cố nửa cầuCác mạch UVLO ngăn chặn sự cố khi VCC và VBS thấp hơn điện áp ngưỡng được chỉ định.600V quá trình điện áp cao và kỹ thuật hủy bỏ tiếng ồn chế độ chung cung cấp hoạt động ổn định của các trình điều khiển phía cao trong điều kiện tiếng ồn cao DV / dt.
Đặc điểm:
1. tích hợp 600V driver nửa cầu cao bên
2. Conductor lên 3 giai đoạn nửa cầu cổng
3. Thiết lập trong kiểm soát thời gian chết
4Bảo vệ bắn xuyên
5. Dưới ổ khóa điện áp cho VCC và VBS
6. 3.3V, 5V, 15V logic đầu vào
7. Bộ lọc đầu vào tích hợp
8-40 °C đến 125 °C
9. Dòng hủy tiếng ồn dv/dt chế độ chung
Ứng dụng:
1. Máy điều khiển biến tần động cơ 3 pha
2Không khí điều hòa
3Máy giặt
Biểu đồ khối:
Vòng mạch ứng dụng điển hình:
Thông tin đặt hàng:
| Số phần hợp lệ. | Loại gói | Mã hàng đầu |
| JY213H-S | 20-PIN, SOP, 300mil | JY213H-S |
| JY213H-S1 | 24-PIN, SOP, 300mil | JY213H-S1 |
| JY213H-S2 | 28-PIN, SOP, 300mil | JY213H-S2 |
Cấu hình mã PIN:
Mô tả mã PIN:
| Tên pin | Mô tả | Mã số. | |
| SOP20 | SOP24 | ||
| VCC | Điện áp nguồn cung cấp logic và ổ cổng bên thấp | 1 | 1 |
| V5V | Dòng đầu ra LDO 5V | 2 | |
| HU | Nhập logic cho trình điều khiển pha U cửa bên cao | 2 | 3 |
| HV | Nhập logic cho trình điều khiển V-phase cổng bên cao | 3 | 4 |
| HW | Nhập logic cho trình điều khiển pha W cổng phía cao | 4 | 5 |
| LU | Nhập logic cho trình điều khiển pha U cửa bên dưới | 5 | 6 |
| LV | Nhập logic cho trình điều khiển V-phase cổng bên dưới | 6 | 7 |
| LW | Nhập logic cho trình điều khiển pha W cửa bên dưới | 7 | 8 |
| GND | Địa điểm hợp lý và trình điều khiển cổng bên dưới | 8 | 9 |
| Mức thấp | Khả năng đầu ra W-phase của trình điều khiển cổng bên dưới | 9 | 10 |
| LOV | Khả năng đầu ra V-phase của trình điều khiển cổng bên dưới | 10 | 11 |
| LOU | Khả năng đầu ra pha W của trình điều khiển cổng bên dưới | 11 | 12 |
| NC. | Không kết nối | 13 | |
| VSW | Điện áp thay thế nguồn cấp nổi pha W bên cao | 12 | 14 |
| Làm thế nào | Điểm đầu ra của trình điều khiển cổng pha W | 13 | 15 |
| VBW | Nguồn năng lượng nổi pha W của trình điều khiển phía trên | 14 | 16 |
| NC. | Không kết nối | 17 | |
| VSV | Điện áp định vị động lực V-phase của trình điều khiển phía cao | 15 | 18 |
| HOV | Khả năng đầu ra của trình điều khiển cửa V-phase | 16 | 19 |
| VBV | Nguồn năng lượng nổi pha W của trình điều khiển phía trên | 17 | 20 |
| NC. | Không kết nối | 21 | |
| VSU | Động cơ phía cao U-phase floating supply ooset voltage | 18 | 22 |
| Làm thế nào | Điểm đầu ra của trình điều khiển bên cao U-phase gate driver | 19 | 23 |
| VBU | Nguồn năng lượng nổi pha U phía trên | 20 | 24 |
Mô tả mã PIN:
| Tên pin | Mô tả | Mã số. |
| VCC | Điện áp nguồn cung cấp logic và ổ cổng bên thấp | 1 |
| V5V | Dòng đầu ra LDO 5V | 2 |
| NC. | Không kết nối | 3 |
| SGND | Cơ sở logic | 4 |
| HU | Nhập logic cho trình điều khiển pha U cửa bên cao | 5 |
| HV | Nhập logic cho trình điều khiển V-phase cổng bên cao | 6 |
| HW | Nhập logic cho trình điều khiển pha W cổng phía cao | 7 |
| LU | Nhập logic cho trình điều khiển pha U cửa bên dưới | 8 |
| LV | Nhập logic cho trình điều khiển V-phase cổng bên dưới | 9 |
| LW | Nhập logic cho trình điều khiển pha W cửa bên dưới | 10 |
| NC. | Không kết nối | 11 |
| NC. | Không kết nối | 12 |
| PGND | Các trình điều khiển cổng bên dưới đất | 13 |
| Mức thấp | Khả năng đầu ra W-phase của trình điều khiển cổng bên dưới | 14 |
| LOV | Khả năng đầu ra V-phase của trình điều khiển cổng bên dưới | 15 |
| LOU | Khả năng đầu ra pha W của trình điều khiển cổng bên dưới | 16 |
| NC. | Không kết nối | 17 |
| VSW | Điện áp thay thế nguồn cấp nổi pha W bên cao | 18 |
| Làm thế nào | Điểm đầu ra của trình điều khiển cổng pha W | 19 |
| VBW | Nguồn năng lượng nổi pha W của trình điều khiển phía trên | 20 |
| NC. | Không kết nối | 21 |
| VSV | Điện áp định vị động lực V-phase của trình điều khiển phía cao | 22 |
| HOV | Khả năng đầu ra của trình điều khiển cửa V-phase | 23 |
| VBV | Nguồn năng lượng nổi pha W của trình điều khiển phía trên | 24 |
| NC. | Không kết nối | 25 |
| VSU | Động cơ phía cao U-phase floating supply ooset voltage | 26 |
| Làm thế nào | Điểm đầu ra của trình điều khiển bên cao U-phase gate driver | 27 |
| VBU | Nguồn năng lượng nổi pha U phía trên | 28 |
Thông tin gói:
