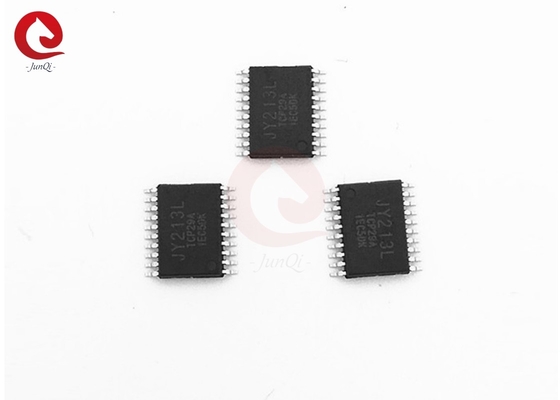

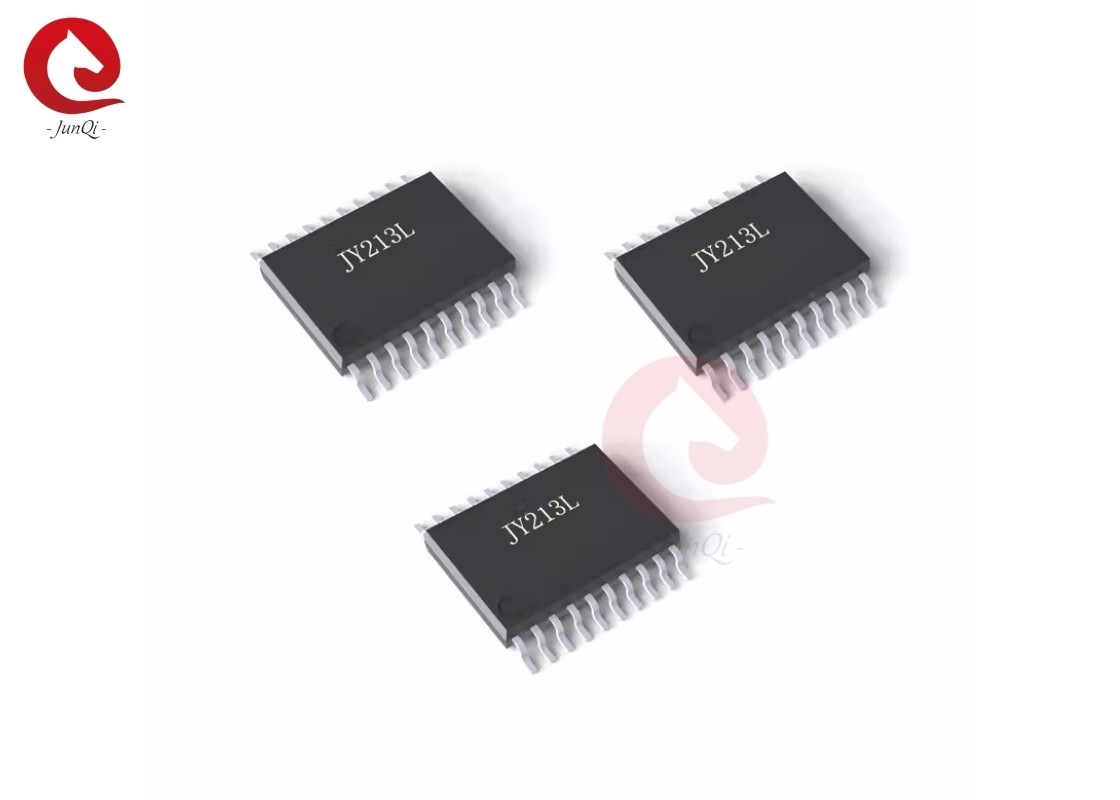

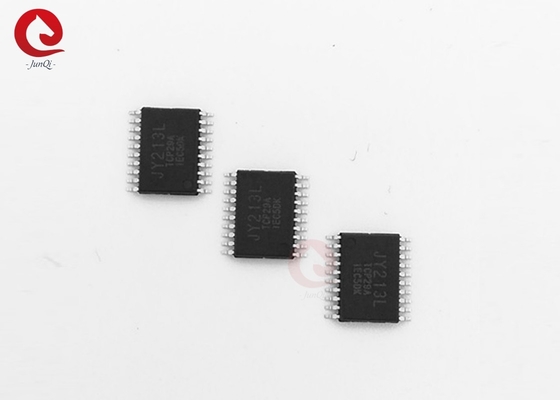

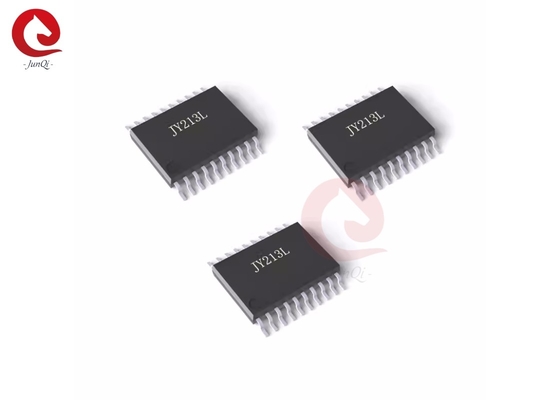

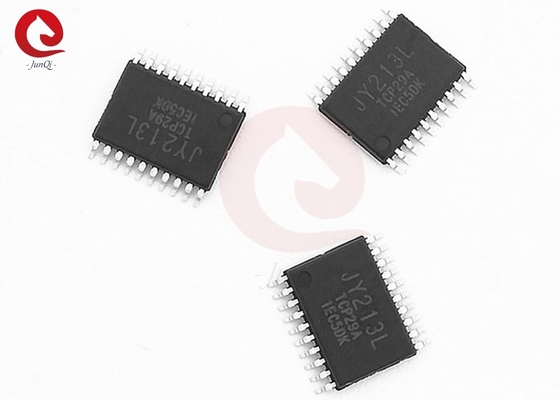

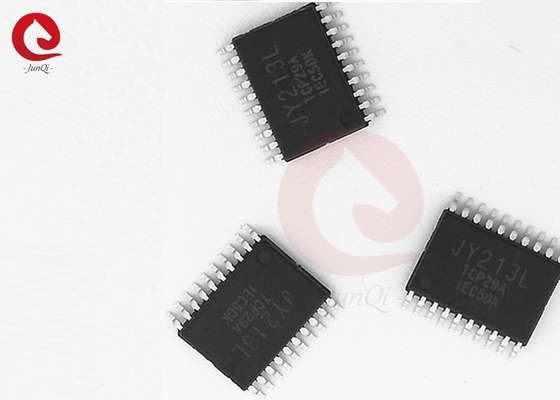

JY213L SSOP-20 Half Bridge Drive 90V 3 Phase Gate Driver với ba bên cao và thấp độc lập

Mô tả:

JY213L là một trình điều khiển cổng 3 pha tốc độ cao cho các thiết bị MOSFET và IGBT điện với ba kênh đầu ra liên quan phía cao và thấp độc lập.Xây dựng trong bảo vệ thời gian chết và bảo vệ bắn qua ngăn ngừa thiệt hại cho nửa cầuCác mạch UVLO ngăn chặn sự cố khi VCC và VBS thấp hơn điện áp ngưỡng được chỉ định. A novel high-voltage BCD process and common-mode noise canceling technique provide stable operation of high-side drivers under high dV/dt noise conditions while achieving excellent negative transient voltage toleranceMột chân bật (EN) được bao gồm để chế độ chờ có thể được sử dụng để thiết lập chip vào trạng thái điện tĩnh thấp để nhận ra tuổi thọ pin dài.

Đặc điểm:

• Ứng dụng điều khiển bên cao 90V tích hợp
• Khả năng chạy lên đến 3 pha cổng nửa cầu
• Diode dây đeo giày gắn sẵn cho mỗi kênh bên cao
• Bảo vệ thời gian chết tích hợp
• Bảo vệ bắn xuyên
• Dưới ổ khóa điện áp cho VCC và VBS
• Điện áp hoạt động thấp 0 ̊5,5V cho VCC và VBS
• 3,3V và 5V logic đầu vào tương thích
• Khả năng pin (EN) cho điện chờ thấp
• IO+/IO-: +1.2A/ ₹2.0A ở VCC=15V, VBS=15V
• Thời gian chết tích hợp
• Vòng xoay hủy tiếng ồn dV/dt chế độ chung
• Độ dung nạp của điện áp chuyển tiếp âm
• Động cơ cổng dI/dt thấp để chống tiếng ồn tốt hơn
• phạm vi hoạt động từ 40oC đến 125oC
• Gói nhỏ

Ứng dụng:

• E-BIKE / trình điều khiển động cơ 3 pha công cụ điện
• Điều khiển động cơ mini/micro chạy bằng pin
• Máy biến áp dụng chung

Biểu đồ khối:

Vòng mạch ứng dụng điển hình:

Cấu hình mã PIN:

Mô tả mã PIN:

Thông tin về bao bì:

Để biết thêm chi tiết thông tin sản phẩm, vui lòng liên hệ với chúng tôi qua email: ivanzhu@junqitrading.com
