Để Tạo Giá Trị Cho Khách Hàng. Chính trực và Win-Win.
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | JUYI |
| Chứng nhận: | ISO9001,CE |
| Số mô hình: | JY12M |
| Số lượng đặt hàng tối thiểu: | 50 chiếc (mẫu có sẵn) |
|---|---|
| Giá bán: | USD0.5-USD1/PC |
| chi tiết đóng gói: | bộ xuất khẩu |
| Thời gian giao hàng: | phụ thuộc vào số lượng đặt hàng / Thương lượng |
| Điều khoản thanh toán: | T / T,, Western Union, Paypal |
| Khả năng cung cấp: | 10000 CÁI mỗi tháng |

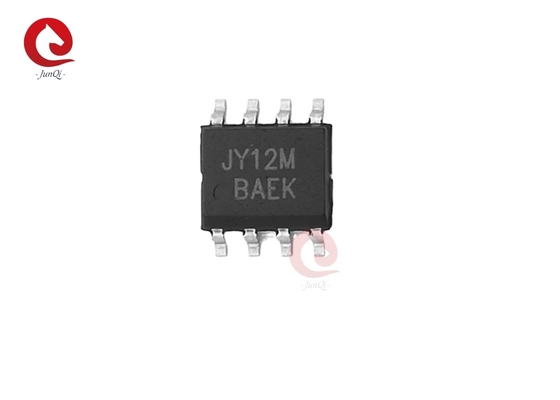

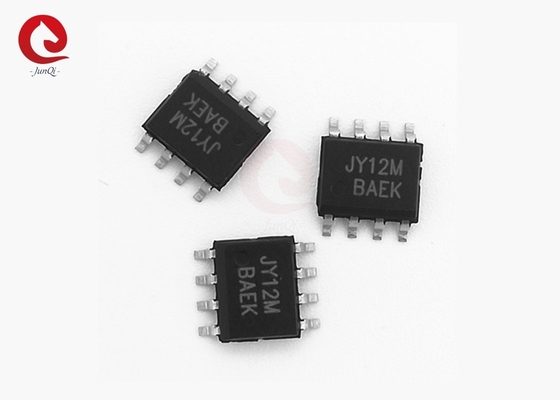

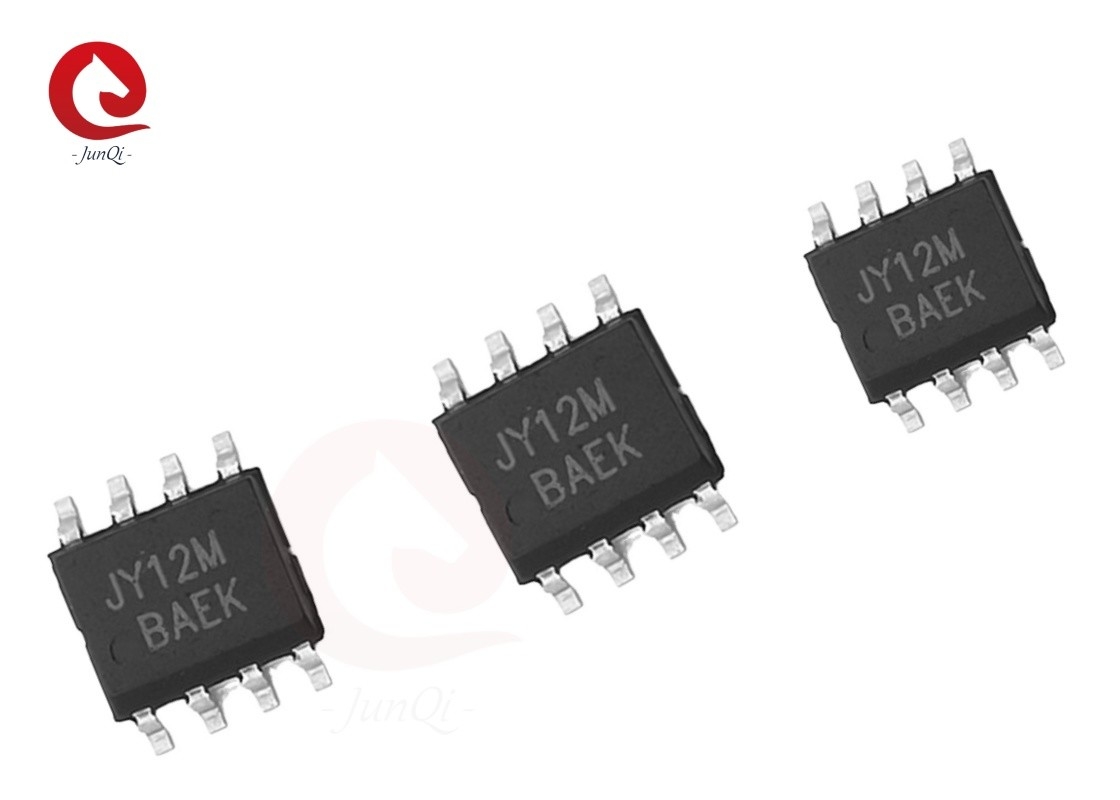

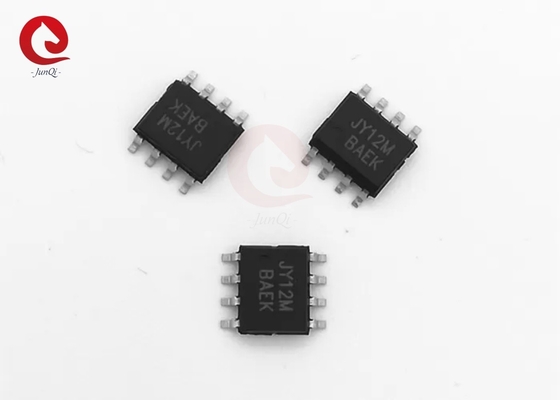

| tên: | MOSFET kênh N và P 30V | Mô hình NO.: | JY12M |
|---|---|---|---|
| điện áp cực tiêu tán: | 30V | Điện áp cổng nguồn: | ±20V |
| dòng xả xung: | 30A | Tản điện tối đa: | 1,5W |
| Nhiệt độ đường giao nhau hoạt động: | -55~150℃ | Ứng dụng: | Bộ chuyển đổi DC / DC |
| Màu sắc: | Màu đen | ||
| Làm nổi bật: | n và p kênh tăng cường chế độ điện mosfet,Chế độ tăng cường kênh N MOSFET công suất,Chế độ tăng cường mosfet kênh 30v n |
||
Mô tả chung:
JY12M là N và P Channel logic enhancement mode power field transistors được sản xuất bằng cách sử dụng công nghệ rãnh DMOS mật độ tế bào cao.Quá trình mật độ cao này đặc biệt được thiết kế để giảm thiểu kháng cự trong trạng tháiCác thiết bị này đặc biệt phù hợp cho ứng dụng điện áp thấp như điện thoại di động và máy tính xách tay quản lý điện và các mạch pin khác nơi chuyển đổi phía cao,và mất điện thấp trong dòng là cần thiết trong một gói gắn bề mặt đường viền rất nhỏ.
Đặc điểm:
| Thiết bị | RDS ((ON)MAX | Tôi...DMAX(25°C) |
| Kênh N | 20mΩ@VGS=10V | 8.5A |
| 32mΩ@VGS=4,5V | 7.0A | |
| Kênh P | 45mΩ@VGS=-10V | -5.5A |
| 85mΩ@VGS=-4,5V | -4.1A |
*Khả năng đầu vào thấp
*Tốc độ chuyển đổi nhanh
Ứng dụng:
● Quản lý năng lượng
● Chuyển đổi DC/DC
● Điều khiển động cơ DC
● Máy biến đổi màn hình TV LCD và màn hình
● Máy biến đổi CCFL
Cấu hình mã PIN:
Năng lượng tối đa tuyệt đối ((Ta=25°C Trừ khi có ghi chú khác):
| Parameter | Biểu tượng | Kênh N | Kênh P | Đơn vị | |||
| 10 giây | Thẳng thắn. | 10 giây. | Thẳng thắn. | ||||
| Điện áp nguồn thoát nước | VDSS | 30 | - 30 | V | |||
| Điện áp nguồn cổng | VDSS | ±20 | ±20 | ||||
| Dòng chảy liên tục | Ta=25°C | Tôi...D | 8.5 | 6.5 | - Bảy.0 | - Năm.3 | A |
| Ta=70°C | 6.8 | 5.1 | - Năm.5 | - Bốn.1 | |||
| Dòng thoát xung | Tôi...DM | 30 | - 30 | ||||
| Phân tán năng lượng tối đa | Ta=25°C | PD | 1.5 | W | |||
| Ta=70°C | 0.95 | ||||||
| Nhiệt độ giao điểm hoạt động | TJ | -55~150 | °C | ||||
| Khối kết nối kháng nhiệt với môi trường xung quanh | RĐTJA | 61 | 100 | 62 | 103 | °C/W | |
| Khối kết nối kháng nhiệt với vỏ | RΘJC | 15 | 15 | °C/W | |||
SOP-8 Phụ lục gói:
| Mờ. | Milimet | |
| Khoảng phút | Tối đa | |
| A | 1.35 | 1.75 |
| A1 | 0.10 | 0.25 |
| B | 0.35 | 0.49 |
| C | 0.18 | 0.25 |
| D | 4.80 | 5.00 |
| E | 3.80 | 4.00 |
| e | 1.27BSC | |
| H | 5.80 | 6.20 |
| h | 0.25 | 0.50 |
| L | 0.40 | 1.25 |
| Đ | 0° | 7° |
Để biết thêm thông tin sản xuất, vui lòng liên hệ với chúng tôi qua email: ivanzhu@junqitradinig.com
Người liên hệ: Ivanzhu
Tel: 0086-13961407941
