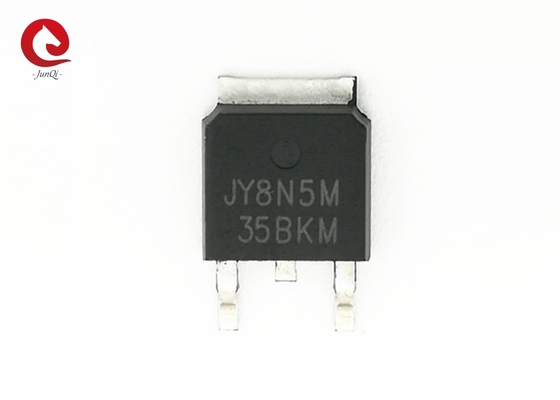

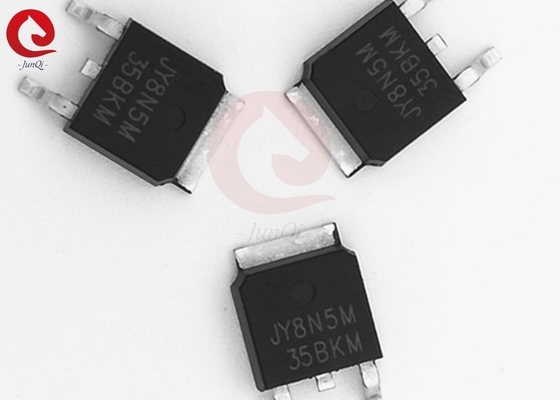

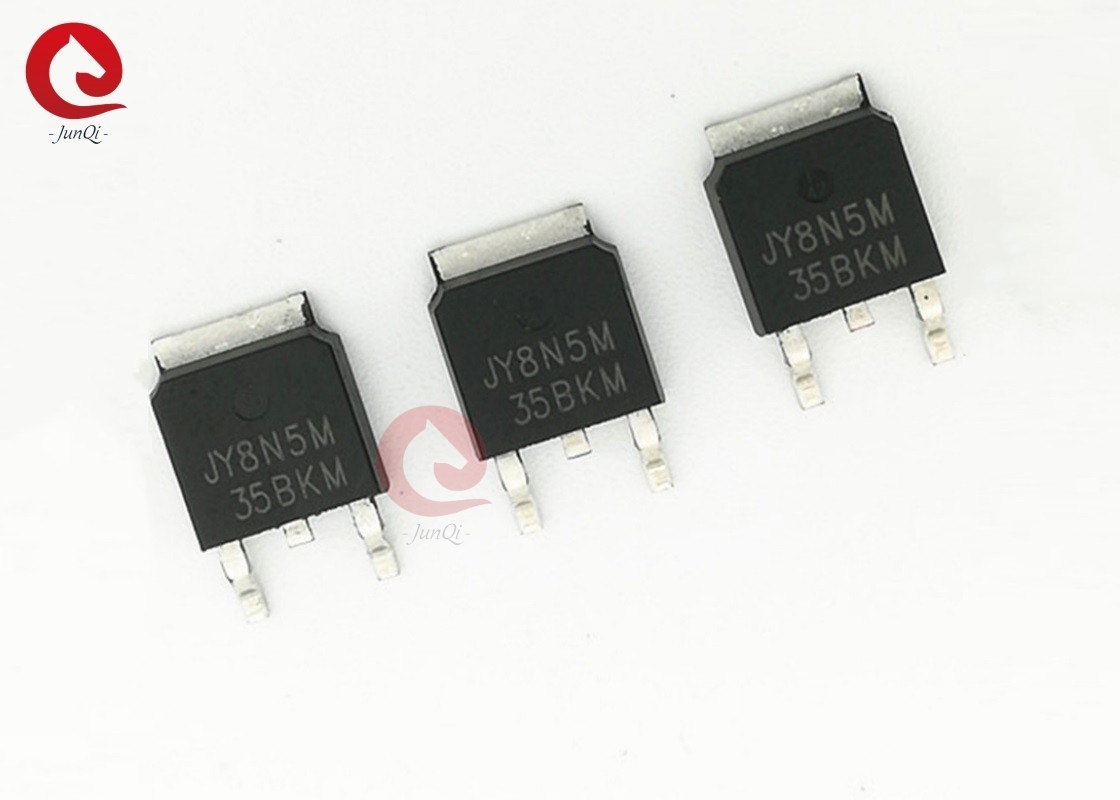

N Channel Enhancement Mode Power MOSFET JY8N5M TO252 Công suất cao 500V 4A ống hiệu ứng trường

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	juyi
Chứng nhận:	ISO9001,CE
Số mô hình:	JY8N5M

Thanh toán:

Số lượng đặt hàng tối thiểu:	50 chiếc (mẫu có sẵn)
Giá bán:	USD0.5-USD1/PC
chi tiết đóng gói:	bộ xuất khẩu
Thời gian giao hàng:	phụ thuộc vào số lượng đặt hàng / Thương lượng
Điều khoản thanh toán:	T / T,, Western Union, Paypal
Khả năng cung cấp:	10000 CÁI mỗi tháng

Tiếp xúc

Chi tiết sản phẩm

tên:	Chế độ tăng cường kênh N MOSFET công suất	Mô hình NO.:	JY8N5M
Loại:	kênh N	điện áp cực tiêu tán:	500V
Điện áp cổng nguồn:	±30V	Dòng xả liên tục:	8A (Tc=25℃）
dòng xả xung:	30A	Tản điện tối đa:	80W
Màu sắc:	Màu đen
Làm nổi bật:	High Power mode tăng cường năng lượng mosfet , 500V 4A tăng cường chế độ năng lượng mosfet , chế độ tăng cường năng lượng mosfet 500V 4A

Mô tả chung:

Sản phẩm sử dụng các kỹ thuật xử lý phẳng tiên tiến để đạt được mật độ tế bào cao và giảm kháng cự với tỷ lệ tuyết lở lặp đi lặp lại cao.Các tính năng này kết hợp để làm cho thiết kế này một cực kỳ hiệu quả và đáng tin cậy
thiết bị để sử dụng trong ứng dụng chuyển mạch điện và nhiều ứng dụng khác.

Đặc điểm:

● 500V / 8A, RDS ((ON) = 0,75Ω@VGS=10V ((Thông thường)
● Chuyển nhanh và phục hồi cơ thể ngược
● Bao bì tuyệt vời để phân tán nhiệt tốt

Ứng dụng:

● Ánh sáng
● Các nguồn cung cấp năng lượng chế độ chuyển đổi hiệu quả cao

Mô tả mã PIN:

N Channel Enhancement Mode Power MOSFET JY8N5M TO252 Công suất cao 500V 4A ống hiệu ứng trường 0

Nồng độ tối đa tuyệt đối ((Tc=25°C Trừ khi có ghi chú khác):

Biểu tượng	Parameter		Đánh giá	Đơn vị
VDS	Điện áp nguồn thoát nước		40	V
VGS	Điện áp nguồn cổng		±30	V
Tôi...D	Dòng chảy liên tục	Tc=25°C	8	A
Tôi...D	Dòng chảy liên tục	Tc=100°C	4.8	A
Tôi...DM	Dòng thoát xung		30	A
PD	Phân tán năng lượng tối đa		80	W
TJTSTG	Phạm vi nhiệt độ giao điểm hoạt động và lưu trữ		-55~+150	°C
RΘJC	Kháng nhiệt-đối nối với vỏ		1.56	°C/W

TO-252 Phụ lục gói:

Biểu tượng	Kích thước bằng milimet		Kích thước bằng inch
Biểu tượng	Chưa lâu.	Max.	Chưa lâu.	Max.
A	2.200	2.400	0.087	0.094
A1	0.000	0.127	0.000	0.005
b	0.660	0.860	0.026	0.034
c	0.460	0.580	0.018	0.023
D	6.500	6.700	0.256	0.264
D1	5.100	5.460	0.201	0.215
D2	0.483TYP.		0.190 TYP.
E	6.000	6.2000	0.236	0.244
e	2.186	2.386	0.086	0.094
L	9.800	10.400	0.386	0.409
L1	2.900 TYP		0.114 TYP.
L2	1.400	1.700	0.055	0.067
L3	1.600 TYP		0.063 TYP.
L4	0.600	1.000	0.024	0.039
ø	1.100	1.300	0.043	0.051
Đ	0°	8°	0°	8°
h	0.000	0.300	0.000	0.012
v	5.350 TYP.		0.211 TYP.
