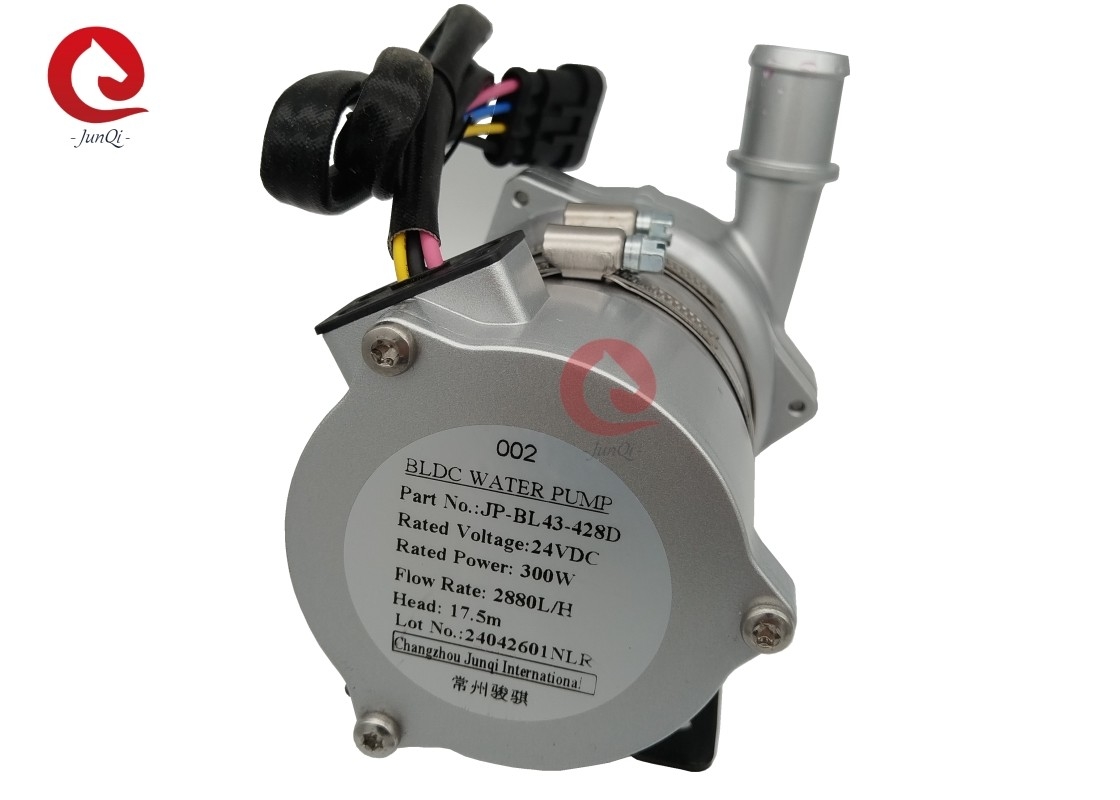

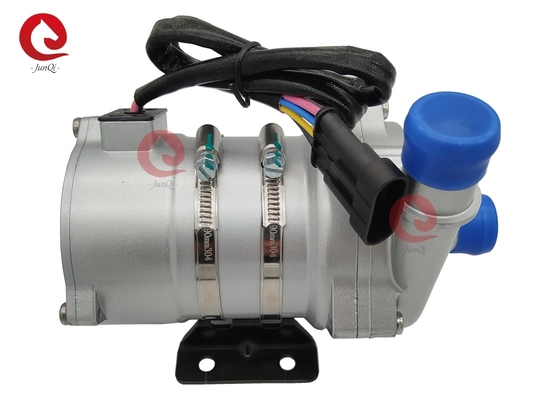

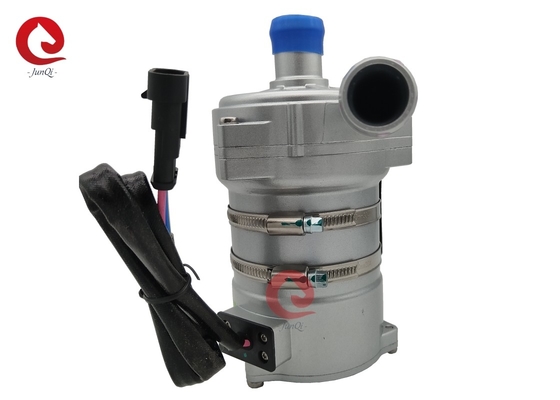

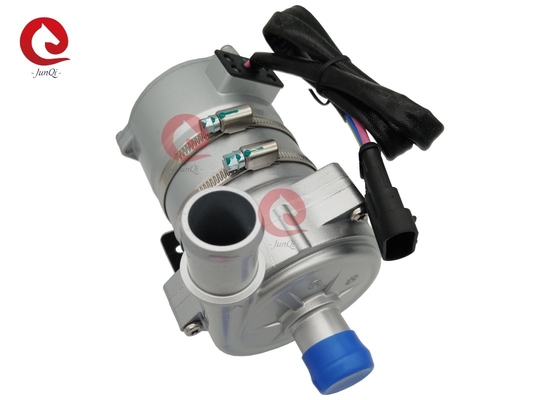

Junqi 24V 300W đầu cao 17,5m bơm nước làm mát, với điều khiển PWM và phản hồi lỗi

Junqi 24V 300W đầu cao 17,5m bơm nước làm mát, với điều khiển PWM và phản hồi lỗi

■ Ứng dụng
Được sử dụng rộng rãi trong xe buýt lai, xe chở khách lai, xe điện, tàu hỏa, tàu và các hệ thống lưu thông sưởi ấm và làm mát khác.

■ Đặc điểm
◆ Máy bơm ly tâm
◆ Chuyển truyền lực từ tính
◆ Động cơ DC không chải hiệu suất cao, tiêu thụ năng lượng thấp, hiệu quả cao, tuổi thọ dài.
◆ Với nhiệt độ hoạt động rộng
◆ Điều khiển tốc độ tín hiệu PWM (tùy chọn)
◆ Khả năng phát tín hiệu chẩn đoán (không cần thiết)
◆ Điều khiển dòng chảy liên tục
◆ Bảo vệ cực ngược
◆ Bảo vệ chạy khô
◆ Bảo vệ điện áp quá cao, điện dòng quá cao
◆ Lạm quá tải, bảo vệ nhiệt độ quá cao

■ Mô tả kỹ thuật (các bộ phận liên quan tiếp xúc với chất lỏng)
Bộ chứa đầu máy bơm: hợp kim nhôm
Máy đẩy: PPS + GF
Khoang khiên: PPS + GF
Vỏ trục: vật liệu tổng hợp carborundum
Chân: thép không gỉ ((3CR14) chân
Bộ chứa nam châm: PPS nhựa đóng gói
Nhẫn niêm phong: EPDM



■ Hướng dẫn lắp đặt
Máy bơm loạt OWP-BL43-428D là máy bơm ly tâm đòi hỏi phải được lấp đầy trước,
Máy bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo rằng động cơ luôn chìm trong chất lỏng, hoặc bơm được lấp đầy trước khi bật điện.

1: Máy bơm không nên chạy khô, mặc dù nó có thể chạy khô trong 15 phút (sau 15 phút chạy khô, nó sẽ tự động dừng lại), chạy khô sẽ gây ra tiếng ồn,cũng làm tăng sự mài mòn cho trục và tay áo trục.

2: Sử dụng đường ống đường kính khuyến cáo kết nối đầu vào máy bơm, nếu bạn sử dụng một ống ống ống ống thông đường kính nhỏ hơn, do áp suất âm trong máy bơm,không khí bên ngoài dễ dàng đi vào máy bơm thông qua đường ống, nó sẽ làm cho việc giảm hiệu suất máy bơm, và cũng bong bóng không khí làm hỏng máy bơm.

3: Như nhìn từ hướng đầu vào máy bơm, động cơ xoay theo chiều kim đồng hồ (xem mũi tên trên cổng đầu ra).

4: Máy bơm có thể được lắp đặt theo chiều dọc hoặc theo chiều ngang (xem hình 1).

5: Để tránh khô (không khí bị mắc kẹt trong bánh xoắn ốc),cổng thoát nước của máy bơm nên thẳng đứng hoặc ở phía trên của bánh xoắn ốc (xem hình 1).

6: ống kết nối nên được gắn thẳng đứng (hoặc không có khuỷu tay trong 20cm) để làm cho không khí được xả dễ dàng, ống thoát không nên được sử dụng dưới 90 độ khuỷu tay (xem hình 2).

7: Không thể sử dụng nước biển hoặc ô nhiễm nặng khác với chất lỏng tạp chất hạt lớn như môi trường lỏng.


■ Parameter nhiệt độ
Nhiệt độ chất lỏng trung bình: -40 °C đến + 85 °C (-40 °F đến + 185 °F)
Nhiệt độ môi trường làm việc: -40°C đến +120°C (-40°F đến +248°F)
Nhiệt độ lưu trữ: -40°C đến +70°C (-40°F đến +158°F)
(lên đến 100 °C, nhưng nó sẽ rút ngắn tuổi thọ)

Chất lỏng trung bình: hỗn hợp chất lỏng (Nước có hàm lượng glycol dưới 60%)


■ Các thông số điện

■ Bộ kết nối máy bơm Mô tả:

■ Biểu đồ điều khiển PWM:

■ Biểu đồ phản hồi lỗi:

■ Đường cong hiệu suất:

• Kích thước bên ngoài
