Để Tạo Giá Trị Cho Khách Hàng. Chính trực và Win-Win.
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | JUNQI |
| Chứng nhận: | CE,ROHS, UL |

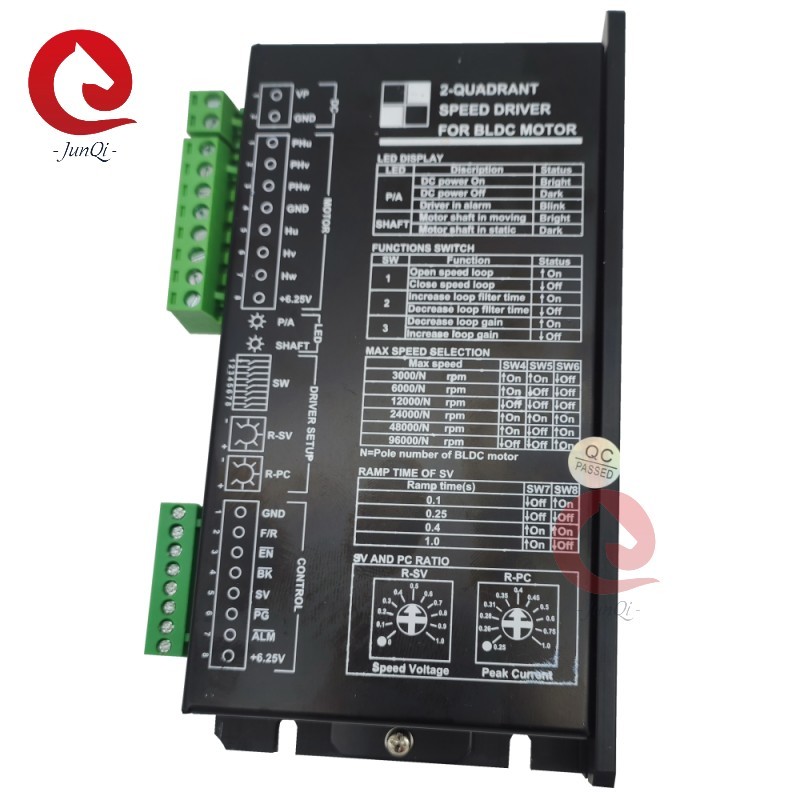

| Số mô hình: | BLSD3630DC-2Q-N |
| Số lượng đặt hàng tối thiểu: | 1 BỘ |
|---|---|
| Giá bán: | Negotiable |
| chi tiết đóng gói: | Túi PE + thùng carton |
| Thời gian giao hàng: | 5-10 ngày |
| Điều khoản thanh toán: | T / T, L / C, Paypal |
| Khả năng cung cấp: | 1000 bộ / ngày |
| Tên sản phẩm: | Trình điều khiển động cơ không chổi than Dc | điện áp làm việc: | 36Vdc |
|---|---|---|---|
| dải điện áp: | 27~45VDC | đỉnh hiện tại: | 30A |
| tiếp tục hiện tại: | 15A | Công suất ra: | 540W |
| Đầu vào tham chiếu: | 0~10V/PWM/Tần số | Kích thước: | W82.5xL162xH29mm |
| Điểm nổi bật: | Close loop Trình điều khiển động cơ Brshless,Trình điều khiển động cơ Brshless 36VDC,Bộ điều khiển động cơ không chổi than 36VDC |
||
Đặc trưng:
1. Công nghệ gắn trên bề mặt và kích thước nhỏ.
2. 2-Quadrant PI Điều khiển tốc độ vòng kín với độ tuyến tính tốt.
3. Cài đặt thông số thay đổi cho các động cơ khác nhau
4. Các chức năng điều khiển của F/R, kích hoạt, tham chiếu tốc độ và các chức năng đầu ra của xung tốc độ (PG), cảnh báo.Bảo vệ quá nhiệt.
5. Ba loại đầu vào tham chiếu: điện áp tương tự, PWM, Tần số.
6. Thích hợp cho động cơ BLDC 3 pha có cảm biến Hall.
7. Sử dụng chip cấp công nghiệp.
Mô hình và Thông số kỹ thuật:
Trình điều khiển tốc độ động cơ BLDC 2 góc phần tư dòng N:
| Kiểu mẫu |
Vôn
|
tôi đạt đỉnh (MỘT) |
tôi tiếp (MỘT) |
Po (W) |
Thẩm quyền giải quyết Đầu vào |
Kích thước (mm) |
| BLSD3610DC-2Q-N |
36VDC
|
10 | 5 | 180 |
0~10v/ PWM/ Tính thường xuyên
|
W82.5,L162,H29 |
| BLSD3620DC-2Q-N | 20 | 10 | 360 | |||
| BLSD3630DC-2Q-N | 30 | 15 | 540 |
Thông tin đánh số trình điều khiển:
BLSD 12 10 DC -2Q-NT
BLSD: Trình điều khiển tốc độ BLDC
12: Điện áp định mức (VDC)
10: Giới hạn dòng điện cực đại (A)
DC: Nguồn điện một chiều
2Q: Chế độ lái 2 góc phần tư
Sê-ri N: N (kích thước bình thường và tham số thay đổi)
T : -40~+65℃ Ta, Không ghi nhãn=-10~+45℃ Ta
Lưu ý:
1.Chọn dòng điện cực đại của trình điều khiển:IP(A)≧2*Ir(A) hoặcIP(A)≧4*Pom/(1.414*Vp), Irm=dòng điện định mức của động cơ (A) Pom=Công suất đầu ra định mức của động cơ (W), Vp=Điện áp nguồn AC của Trình điều khiển (Vrms)
2. Góc phần tư thúc đẩy:Trình điều khiển chỉ được sử dụng trong góc phần tư I & III.
3.Nhiễu từ khách hàng tiềm năng:Các tín hiệu Hall có thể bị nhiễu bởi dòng điện chuyển mạch trong dây dẫn cuộn dây khi chiều dài lớn hơn 3m.Đừng đan xen chúng với nhau.Tốt hơn là sử dụng dây dẫn được che chắn.
4. Cách điện động cơ:Cảm biến Hall đến cuộn dây/Cảm biến Hall đến Cse động cơ/Cuộn dây đến Vỏ động cơ
Điện trở cách điện＞100MOhm@1500VDC
Độ bền điện môi＜1mA@1200VAC/50-60Hz/1 phút
5. An toàn:Đầu cuối PE được dán nhãn trên trình điều khiển phải được kết nối với điểm nối đất bảo vệ của hệ thống cung cấp.
Kết nối điển hình:
Trình điều khiển BLDC Liên mặt Mô tả cổng:
Kích thước cơ khí:
Chi tiết hình ảnh:
