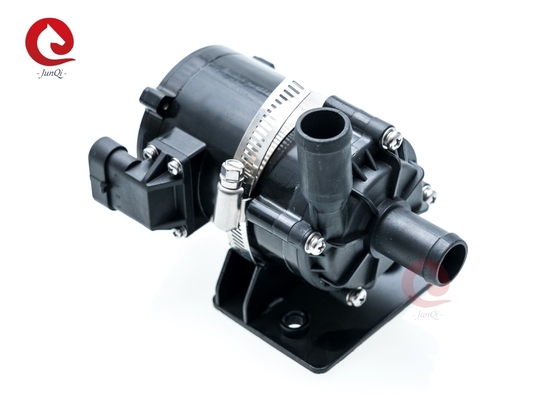

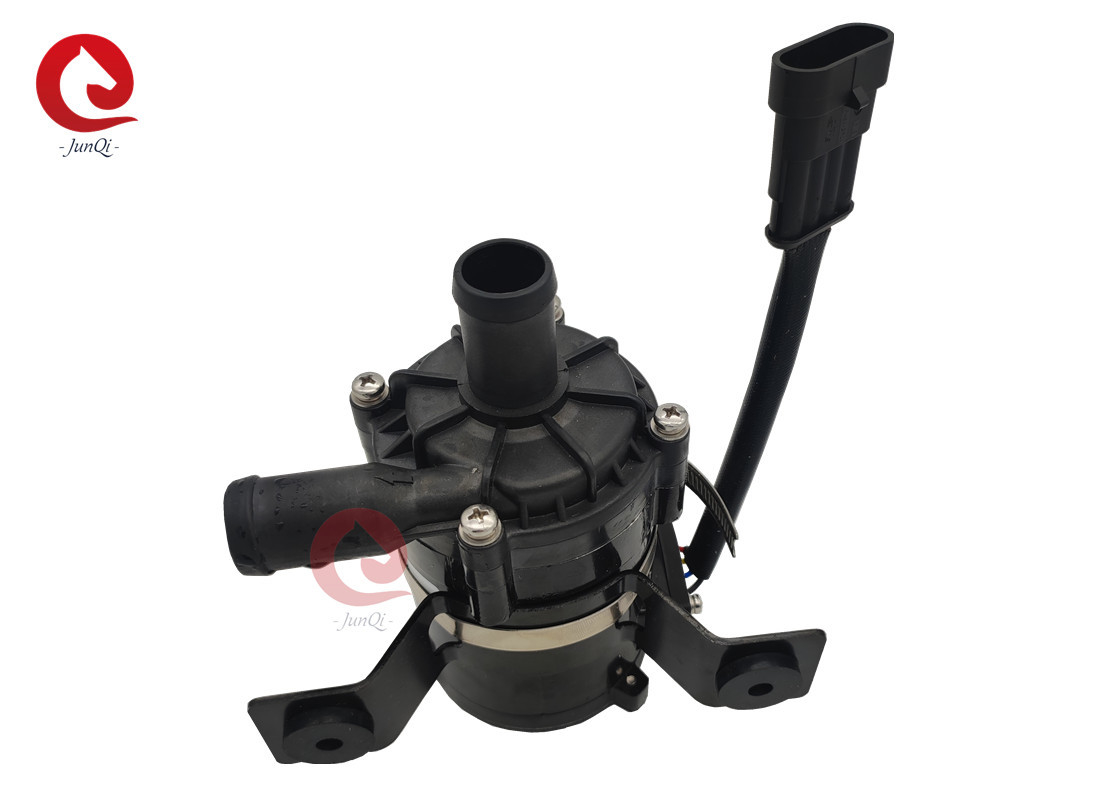

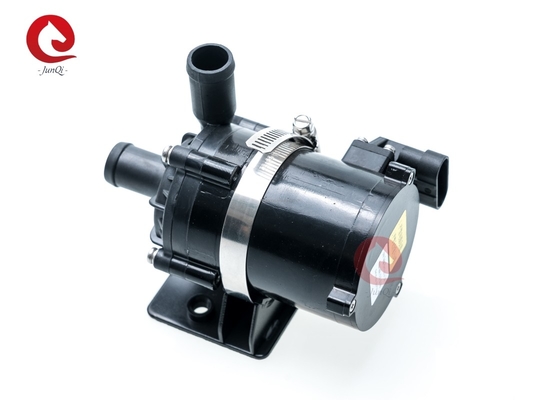

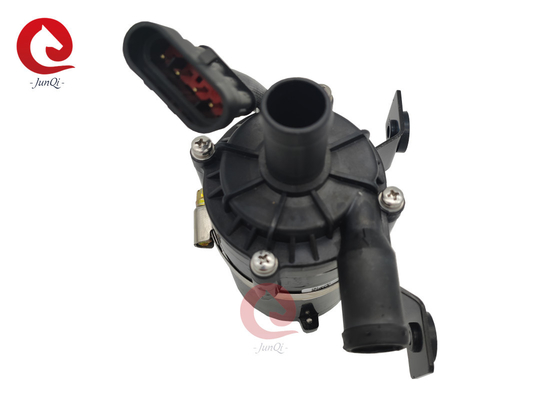

Máy bơm nước DC không chổi than 24V 80W cho chu trình làm mát ô tô năng lượng mới

Máy bơm nước DC không chổi than 24V 80W cho chu trình làm mát ô tô năng lượng mới

Máy bơm nước DC không chổi than 24V 80W cho chu trình làm mát ô tô năng lượng mới
24V 80W Brushless DC Water Pump For New Energy Automotive Cooling Cycle
Máy bơm nước DC không chổi than 24V 80W cho chu trình làm mát ô tô năng lượng mới
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: junqi
Chứng nhận: IS9001, TS16949,CE
Số mô hình: DKB80
Thanh toán:
Số lượng đặt hàng tối thiểu: 5 bộ
Giá bán: Negotialbe
chi tiết đóng gói: thích hợp để xuất khẩu
Thời gian giao hàng: dựa trên đơn đặt hàng,
Điều khoản thanh toán: T / T, Western Union, Paypal
Khả năng cung cấp: 1000SET / THÁNG
Tiếp xúc
Chi tiết sản phẩm
Người mẫu: DKB80 Seris Vật chất: Hợp kim nhôm
Vôn: 24VDC / 12VDC Sức mạnh: 80w
Tốc độ dòng xếp hạng: 1800L / H Đầu tối đa: 10m
Ứng dụng: Xe buýt hybrid, xe điện Học thuyết: Máy bơm ly tâm
Sử dụng: Chất làm mát
Điểm nổi bật:

Máy bơm nước DC không chổi than ô tô 80W

,

Máy bơm nước DC không chổi than ô tô 24V

,

Chu trình làm mát ô tô Máy bơm DC không chổi than

Máy bơm nước ô tô không chổi than 24V 80W DC cho chu kỳ làm mát ô tô mới của Enery







♣ Tính năng

♦ Bơm ly tâm một tầng

♦ Truyền lực từ (cấu trúc máy bơm lá chắn)

♦ Động cơ DC không chổi than hiệu suất cao, tiêu thụ điện năng thấp, hiệu suất cao, tuổi thọ lâu dài.

♦ Với nhiệt độ hoạt động phạm vi rộng

♦ Kiểm soát tốc độ tín hiệu PWM (phản hồi tín hiệu PG tùy chọn)

♦ Với kiểm soát lưu lượng liên tục

♦ Bảo vệ phân cực ngược

♦ Bảo vệ khi chạy khô

♦ Bảo vệ quá áp, quá dòng

♦ Bảo vệ quá tải, quá nhiệt

♦ Linh kiện điện tử ô tô



♣ Mô tả kỹ thuật (các bộ phận tiếp xúc với chất lỏng)

Vỏ đầu bơm: PPS + GF

Cánh quạt: PPS + GF

Hốc lá chắn: PPS + GF

Vòng bi trục: Vật liệu composite nhựa carbon + vòng đệm gốm zirconia

Trục: trục thép không gỉ rỗng

Rotor: ép nylon đóng gói

Vòng đệm: EPDM



♣ Thiết bị lái xe (Bao gồm cả động cơ)

Nam châm điện lái xe: nam châm + phun nylon đóng gói

Vít và đai ốc: Thép không gỉ SUS 304

Động cơ lái xe: động cơ không chổi than

Khung dây động cơ: PPA + GF (trắng)

Vỏ máy bơm: hợp kim nhôm

Giá đỡ: Thép không gỉ SUS 304

Vòng giá đỡ: Thép không gỉ 304 của Mỹ + Vòng cao su giảm chấn

Chống thấm nước dựa trên xếp hạng IP67 (en60529)

Đầu nối: 3 chân hoặc 4 chân (với phản hồi tín hiệu PG)

Đường kính vòi phun: 22,6mm (đường kính trong: 16mm)



♣ Thông số kỹ thuật của mô hình

DKB80-12A (SR / PG)

DKB80-24A (SR / PG)



Với hậu tố mô hình giá đỡ gắn kết: SR (ví dụ: DKB80-12ASR)

Với hậu tố kiểu chân phản hồi tín hiệu PG: PG (ví dụ: DKB80-12APG)



♣ Hướng dẫn lắp đặt

Máy bơm dòng DKB80 là máy bơm ly tâm yêu cầu được làm đầy trước,

Máy bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo rằng cánh bơm luôn được ngâm trong chất lỏng, hoặc đổ đầy máy bơm trước khi bật nguồn.



1: Máy bơm không được chạy khô, mặc dù máy có thể chạy khô trong 30 giây (sau 30 giây chạy khô, máy sẽ tự động dừng), Chạy khô sẽ gây ra tiếng ồn, đồng thời làm tăng mài mòn trục và ống bọc trục.



2: Sử dụng đường ống có đường kính được khuyến nghị kết nối đầu vào của máy bơm, nếu bạn sử dụng ống có đường kính nhỏ hơn đầu vào của máy bơm, Do áp suất âm trong máy bơm, không khí bên ngoài dễ dàng đi vào máy bơm qua đường ống, nó sẽ làm giảm hiệu suất của máy bơm. , và bọt khí cũng làm hỏng máy bơm.



3: Khi nhìn từ hướng đầu vào của máy bơm, cánh quạt quay theo chiều kim đồng hồ (xem mũi tên trên cổng ra).



4: Máy bơm có thể được lắp đặt theo chiều dọc hoặc chiều ngang (xem hình 1) Khi được lắp đặt theo chiều dọc, cổng ra phải hướng lên trên.



5: Để tránh chạy khô (không khí bị kẹt trong cánh quạt), cổng ra của máy bơm nước phải thẳng đứng hoặc ở phía trên của cánh quạt.(xem hình 1)



6: Đường ống kết nối nên lắp thẳng đứng (hoặc cách khuỷu 20cm) để thoát khí dễ dàng, đường ống thoát ra không được nhỏ hơn 90 độ

Khuỷu tay (xem hình 2).



7: Không sử dụng nước biển hoặc nước ô nhiễm nặng khác với chất lỏng có tạp chất hạt lớn làm môi trường lỏng.

1~2

Máy bơm nước DC không chổi than 24V 80W cho chu trình làm mát ô tô năng lượng mới 1



♣ Thông số nhiệt độ

Nhiệt độ chất lỏng trung bình: -40 ℃ đến + 120 ℃ (-40 ° F đến + 248 ° F)

Nhiệt độ môi trường làm việc: -40 ℃ đến + 100 ℃ (-40 ° F đến + 212 ° F)

Nhiệt độ bảo quản: -40 ℃ đến + 70 ℃ (-40 ° F đến + 158 ° F)

(lên đến 100 ℃, nhưng nó sẽ rút ngắn tuổi thọ)



♣ Áp suất hệ thống

-0,2 đến 2,5 bar (100 ℃ (212 ° F).

Tuổi thọ hơn 20.000 giờ dựa trên điện áp định mức và nhiệt độ môi trường xung quanh 36 ℃ (86 ° F).





♣ Thông số điện

Điện áp làm việc (VDC) Công suất định mức (W) Lưu lượng tối đa (L / H) Đầu tối đa (M) Trọng lượng (g)
9V-16V (12V) 80W 1800L / H 10 triệu 750g
18V-30V (24V) 80W 1800L / H 10 triệu 750g


♣ Mô hình đầu nối và các Ghim

Đầu nối 3 PIN   Ghim 1 Pin 2 Pin 3
  174357-2 + 12V / + 24VDC PWM GND
4 đầu nối PIN   B + (4) SWP (3) NWP (2) GND (1)
Mô hình trình kết nối phù hợp 7283-7449-30 + 12V / + 24VDC PWM Phản hồi tín hiệu GND

3 pin 4 pin.jpg



♣ Khuyến nghị kích thước dây (dựa trên giảm 3% điện áp)

Độ dày dây Chiều dài dây tối đa
  12V 24V
1,5 mm² --- 16m
2,5 mm² 6,3m 25m
3 mm² 8m 31m
4 mm² 10m 40m


♣ Chú ý

1. Nhiệt độ môi trường làm việc: -40 ℃ --120 ℃, nên cố gắng tránh để gần xúc tác ba phần tử, hệ thống ống xả khí và động cơ trong quá trình lắp đặt, đảm bảo nhiệt độ môi trường làm việc.

2. Vị trí lắp đặt máy bơm nước nên càng gần mực nước thấp càng tốt, để kéo dài tuổi thọ của máy bơm.

3. Để giảm khả năng chống nước, giảm càng nhiều càng tốt số khuỷu trong đường ống trong quá trình lắp đặt, đảm bảo không có bất kỳ khuỷu nào trong vòng 20 cm tính từ máy bơm.

4. Vui lòng sử dụng máy bơm xa môi trường bụi bẩn, khói bụi có hại làm giảm tuổi thọ máy

5. Chú ý đến độ tinh khiết của nước, tránh để kẹt, tắc cánh bơm làm giảm tuổi thọ của máy bơm.



♣ Biểu đồ đường cong

Máy bơm nước DC không chổi than 24V 80W cho chu trình làm mát ô tô năng lượng mới 3

♣ Kích thước tổng thể

Máy bơm nước DC không chổi than 24V 80W cho chu trình làm mát ô tô năng lượng mới 4

♣ Cấu trúc máy bơm

Máy bơm nước DC không chổi than 24V 80W cho chu trình làm mát ô tô năng lượng mới 5





♣ Ứng dụng:



Áp dụng cho HEV (Xe điện lai), EV (Xe điện), xe lửa, tàu thủy và hệ thống tuần hoàn làm mát và làm mát khác.
