Để Tạo Giá Trị Cho Khách Hàng. Chính trực và Win-Win.
 |
| Nguồn gốc: | CHANGZHOU, TRUNG QUỐC |
| Hàng hiệu: | Junqi |
| Chứng nhận: | CE, RoHs, REACH |
| Số mô hình: | JQ45BLW18 |
| Số lượng đặt hàng tối thiểu: | 10 chiếc |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | CTN |
| Thời gian giao hàng: | 4 tuần sau khi nhận được thanh toán (dựa trên đơn đặt hàng), |
| Điều khoản thanh toán: | T / T, Western Union, Paypal |
| Khả năng cung cấp: | 10000 bộ / tháng |
| Loại: | Động cơ Dc không chổi than | Số mô hình: | JQ45BLW18 |
|---|---|---|---|
| Kích thước khung: | 45mm | Loại quanh co: | ngôi sao |
| Mô-men xoắn định mức: | 0,05Nm | Số lượng cực: | 16 |
| Số pha: | 3 | Điện áp định mức: | 24VDC |
| Chiều dài cơ thể: | 18mm | Tốc độ định mức: | 5000 vòng / phút |
| Cách sử dụng: | Công nghiệp | Hình dạng: | Chung quanh |
| Làm nổi bật: | Động cơ BLDC Rotor ngoài 5000RPM,Động cơ BLDC Rotor ngoài 24V,Động cơ Dc không chổi than tốc độ cao |
||
Cấu trúc rôto bên ngoài cũng cung cấp một số cải tiến hiệu suất so với thiết kế động cơ BLDC truyền thống.Điều đáng chú ý nhất trong số những lợi ích này liên quan đến kích thước rôto.Để stato nằm bên trong rôto, rôto trong động cơ BLDC phẳng phải lớn hơn rôto của động cơ BLDC thông thường.Cánh quạt lớn hơn có nghĩa là khoảng cách không khí lớn hơn, cung cấp một cánh tay đòn lớn hơn để tạo ra mô-men xoắn.Điều này có nghĩa là động cơ rôto bên ngoài có thể tạo ra nhiều mô-men xoắn hơn so với các động cơ rôto bên trong thông thường của chúng.Kết hợp sản sinh mô-men xoắn cao hơn này với kích thước động cơ nhỏ hơn tổng thể và kết quả là mật độ công suất vô song.
Chi tiết nhanh:
| Mô hình |
Khung Kích cỡ |
Đã đánh giá Sức mạnh W) |
Phần thân Chiều dài (mm) |
Đã đánh giá Vôn (VDC) |
Đã đánh giá Mô-men xoắn (Nm) |
Đã đánh giá Hiện hành (MỘT) |
Đã đánh giá Tốc độ, vận tốc (RPM) |
| JQ45BLW18-24V | 45mm | 30 | 18mm | 24V | 0,05 | 1,61 | 5000 vòng / phút |
| JQ45BLW21-24V | 45mm | 50 | 21mm | 24V | 0,084 | 2,55 | 5260 vòng / phút |
| JQ45BLW27-24V | 45mm | 70 | 27mm | 24V | 0,13 | 3.51 | 4840 vòng / phút |
Đặc trưng:
1. Phạm vi tốc độ rộng, đầu ra mô-men xoắn mượt mà
2. ổn định tốc độ tuyệt vời
3. Nhỏ gọn và công suất cao
4. Hiệu quả cao và tiết kiệm năng lượng.
Đặc điểm kỹ thuật chung:
| Mục | Sự chỉ rõ |
| Loại quanh co | Kết nối sao |
| Góc hiệu ứng Hall | Góc điện 120 độ |
| Radial Play | 0,02mm@450g |
| Chơi trục | 0,14mm@450g |
| Max.Radial Force | 20N (10mm tính từ mặt bích) |
| Max.Axial Force | 10N |
| Độ bền điện môi | 600VAC / 1S |
| Vật liệu chống điện | 100MΩ, 500VDC |
| Nhiệt độ môi trường | -20 ℃ ~ + 50 ℃ |
| Lớp cách nhiệt | Hạng B |
Kết nối điện:
| Số pin | Tư nối | Chức năng |
| Pin 1 / Pin 6 | JST B6B-PH-KS | Hội trường GND |
| Pin 2 | Hội trường Vcc + 5Vdc | |
| Pin 3 | Hội trường U | |
| Pin 4 | Hội trường V | |
| Pin 5 | Hội trường W | |
| Pin 2 | JST B5P-VH | Giai đoạn U |
| Pin 3 | Giai đoạn V | |
| Pin 4 | Giai đoạn W | |
| Pin 1 / Pin 5 | GND |
Đặc điểm kỹ thuật điện:
| Mục | Bài học | JQ45BLW18-24V | JQ45BLW21-24V | JQ45BLW27-24V |
| Số lượng cực | 16 | 16 | 16 | |
| Số pha | 3 | 3 | 3 | |
| Điện áp định mức | VDC | 24 | 24 | 24 |
| Mô-men xoắn định mức | mN.m | 50 | 84 | 130 |
| Mô-men xoắn dừng liên tục | mN.m | 60 | 100 | 156 |
| Tốc độ định mức | RPM | 5000 | 5260 | 4840 |
| Công suất định mức | W | 30 | 50 | 70 |
| Mô men xoắn cực đại | mN.m | 150 | 250 | 390 |
| Dòng điện cao điểm | MỘT | 4.3 | 7.4 | 11 |
| Dòng kháng dòng | ohms @ 20 ℃ | 1,42 | 0,72 | 0,56 |
| Line to Line Inductance | mH | 0,59 | 0,33 | 0,27 |
| Không đổi mô-men xoắn | mN.m / A | 35,2 | 34.4 | 37.1 |
| Quay lại EMF | Vrms / KRPM | 2,61 | 2,55 | 2,75 |
| Quán tính rôto | g.cm2 | 100 | 135 | 180 |
| Chiều dài động cơ | mm | 18 | 21,6 | 27 |
| Trọng lượng | g | 80 | 120 | 150 |
** Ghi chú: Động cơ có thể được thiết kế và sản xuất theo yêu cầu tùy chỉnh !!
Kích thước cơ học:
Câu hỏi thường gặp:
Q: Làm Thế Nào dài là thời gian dẫn của đơn đặt hàng?
A: Thời gian dẫn đầu: 4 tuần sau khi nhận được tiền đặt cọc
Q: Đảm bảo thương mại của bạn là gì?
A: 100% bảo vệ chất lượng sản phẩm.
100% sản phẩm về thời gian vận chuyển bảo vệ.
Bảo vệ thanh toán 100% cho số tiền được bảo hiểm của bạn.
Q: Moq là gì?
A: 5 CÁI.Đơn đặt hàng nhỏ Chào mừng bạn.
Q: Bạn có làm sản phẩm tùy chỉnh không?
A: Có, chúng tôi tích lũy CNTT.
Q: Về After Sale Serive?
A: Dịch vụ sau bán hàng 24/7.
Q: Tôi nên làm gì nếu tôi không hài lòng với sản phẩm của bạn?
A: Nếu có khiếm khuyết trong chất lượng của nó, chúng tôi có thể đổi một cái tốt cho bạn.
Nói chung, vấn đề này là hiếm.
Q: Thời hạn thanh toán là gì?
A: T / T và Paypal được sử dụng nhiều hơn, vui lòng liên hệ với chúng tôi để biết chi tiết
Q: Mức độ chất lượng của sản phẩm của bạn là gì?
A: Chúng tôi sản xuất chất lượng tốt, từ chối sản xuất chất lượng thấp.

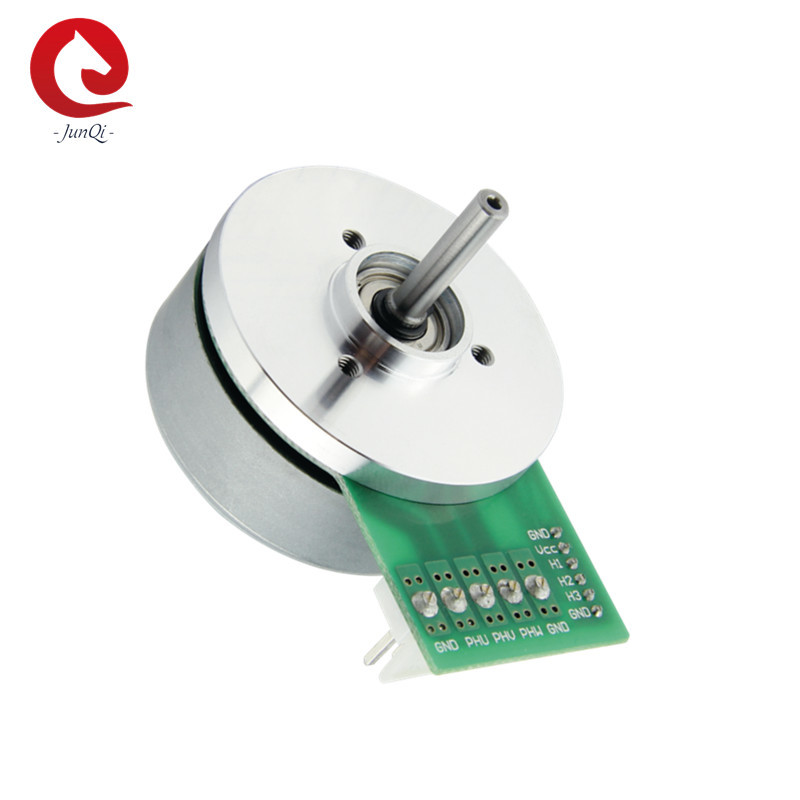

Hình ảnh sản phẩm:
