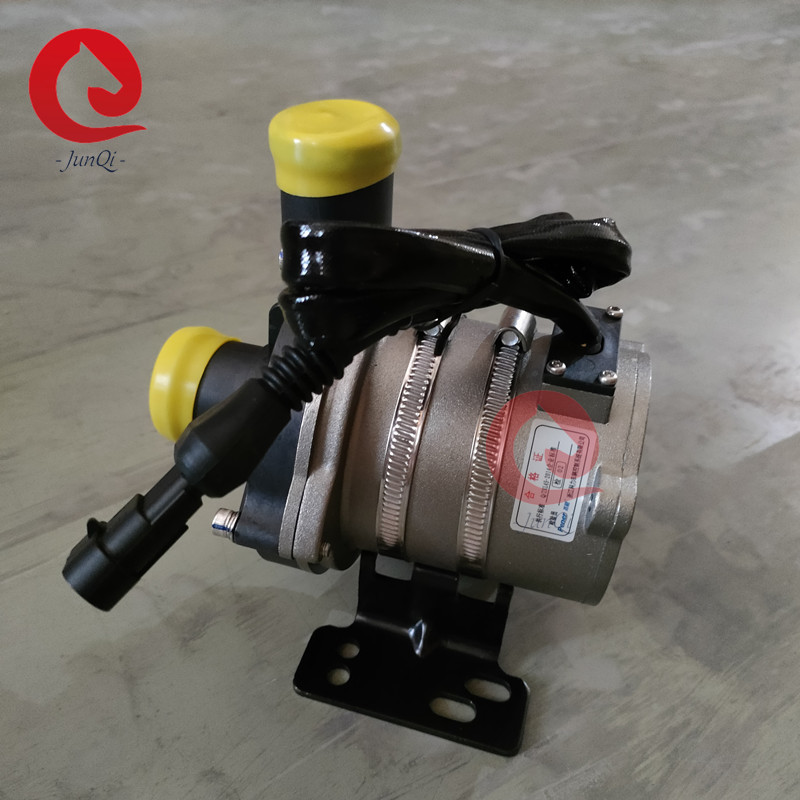

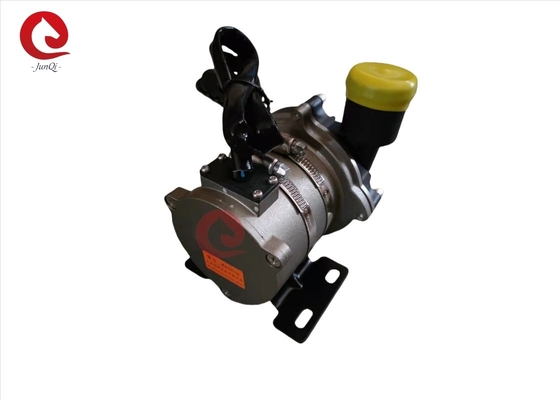

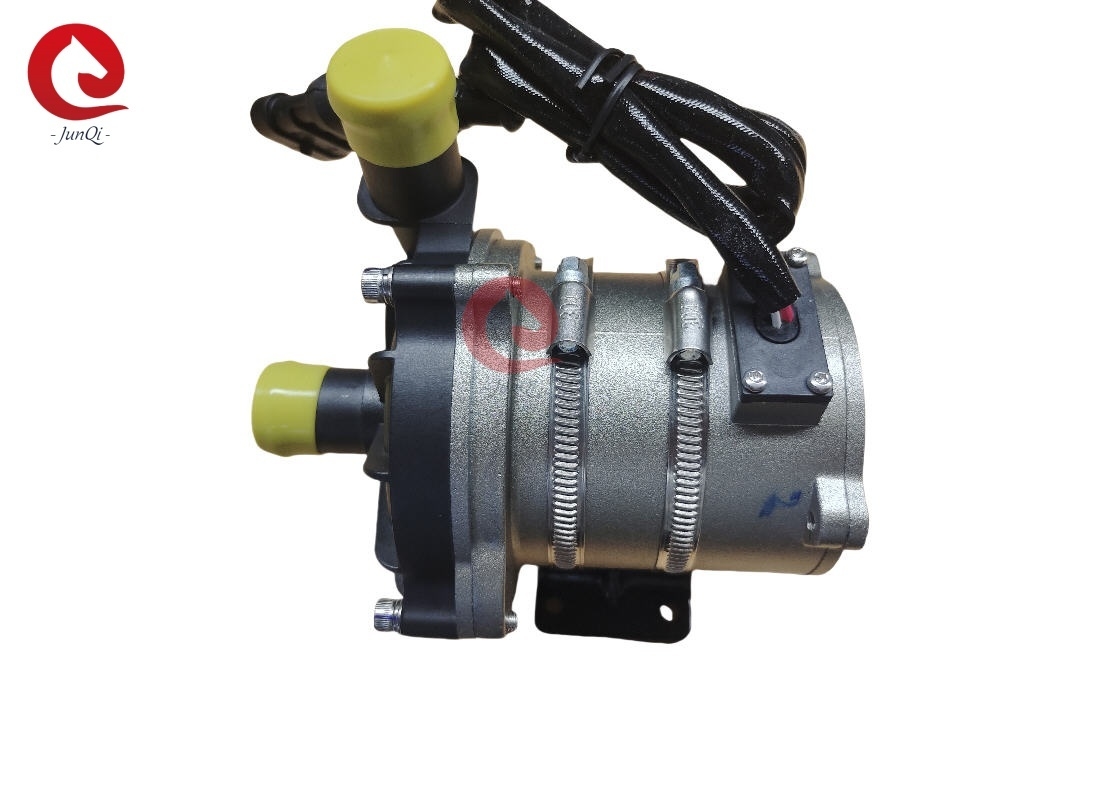

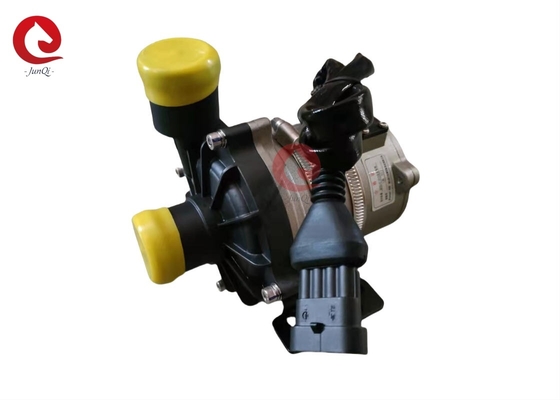

Máy bơm nước DC không chổi than JP200-1
Máy bơm nước điện 12V 24VDC cho hệ thống làm mát xe buýt / xe tải năng lượng mới, với chức năng phản hồi Can BUS, PWM Fauilt
Ứng dụng:
Được sử dụng rộng rãi trong xe buýt hybrid, xe khách hybrid, xe điện, xe lửa, tàu thủy và các hệ thống sưởi khác và
hệ thống tuần hoàn làm mát.
Đặc trưng:
★ Bơm ly tâm
★ Truyền lực từ
★ Động cơ DC không chổi than hiệu quả cao, tiêu thụ điện năng thấp, hiệu quả cao, dịch vụ lâu dài
đời sống.
★ Với nhiệt độ hoạt động phạm vi rộng
★ Kiểm soát tốc độ tín hiệu PWM (tùy chọn)
★ Đầu ra tín hiệu chẩn đoán (tùy chọn)
★ chế độ giao tiếp (tùy chọn)
★ Với kiểm soát dòng chảy liên tục
★ Bảo vệ phân cực ngược
★ Bảo vệ khi chạy khô
★ Quá điện áp, bảo vệ quá dòng
★ Bảo vệ quá tải, quá nhiệt
★ Lưu lượng lớn 50 ~ 120LPM
★ Đầu thấp 2 ~ 12m
Bảng thông số kỹ thuật:
| Không. |
|
Các thông số kỹ thuật |
|
1
|
Chất lỏng trung bình |
Dung dịch nước 50% Glycol (Ưu tiên chọn Loại hữu cơ, kích thước hạt≯0,35, ppm≯0,1g / L) |
|
2
|
Nhiệt độ cực trung bình |
-40 ℃ ~ 120 ℃ |
|
3
|
Nhiệt độ trung bình bình thường |
10 ℃ ~ 90 ℃ |
|
4
|
Nhiệt độ bảo quản |
-50 ℃ ~ 90 ℃ |
|
5
|
Cực |
-40 ℃ ~ 105 ℃ |
|
6
|
Phạm vi tốc độ dòng chảy |
50L / phút ~ 120L / phút |
|
7
|
Phạm vi đầu |
2m ~ 12m (21kPa ~ 115kPa) |
|
số 8
|
Điện áp định mức |
DC12V / DC24V |
|
9
|
Dải điện áp |
DC9 ~ 16V / DC18 ~ 32V |
|
10
|
Quyền lực |
≤300W |
|
11
|
Loại giao tiếp và điều khiển |
CÓ THỂ / PWM hoặc BẬT / Tắt |
|
12
|
Mức độ bảo vệ |
IP68 |
|
13
|
Cân nặng |
≤1,5kg (không có giá đỡ) |
|
14
|
Tiếng ồn |
≤60dB (A) (xem hình 5.2) |
|
15
|
Tuổi thọ sử dụng |
＞ 20000 giờ |
|
16
|
OD của đầu vào / đầu ra |
φ38 |
|
17
|
Loại dây dẫn |
Tích hợp với thân máy bơm hoặc các dây dẫn có đầu nối |
|
18
|
Chức năng bảo vệ |
Bảo vệ quá dòng, Bảo vệ quá / điện áp thấp, Bảo vệ quá nhiệt, Bảo vệ rôto bị khóa, Bảo vệ chạy khô, Bảo vệ phân cực ngược. |
2. Cơ khí lắp đặt
2.1 Máy bơm có thể được lắp đặt theo chiều dọc hoặc chiều ngang (xem hình 1) Khi được lắp đặt
theo chiều dọc, cổng ra phải hướng lên trên.
2.2 Để tránh chạy khô (không khí bị kẹt trong cánh quạt), cổng ra của máy bơm nước nên
thẳng đứng hoặc ở phía trên của bánh công tác.(xem hình 1)
2.3 Đường ống được kết nối phải được lắp thẳng đứng (hoặc không có khuỷu tay cách 20cm) để tạo không khí
xả dễ dàng, ống thoát không được sử dụng nhỏ hơn 90 độ khuỷu tay (xem hình 2).
2.4 Không thể sử dụng nước biển hoặc nước ô nhiễm nặng khác với chất lỏng có tạp chất hạt lớn làm chất lỏng
Trung bình .
Giao diện điện:
3.1 Đề xuất các đầu nối giao tiếp PWM / CAN và cổng pin Mô tả:
Sản xuất:Kết nối TE(Giới thiệu)
Mô hình trình kết nối:AMP282106-1
Mô hình phích cắm phù hợp:AMP282088-1
3.2 Kết nối không được khuyến nghị:
Đối với ứng dụng máy bơm nước có dây dẫn, JUNQI International có thể thay thế đầu nối
loại theo yêu cầu của khách hàng.Hoặc đầu nối 2pin cho tốc độ cố định (bật / tắt), đầu nối 3pin có phản hồi
chức năng (hoặc ứng dụng giao tiếp 3pin PWM), vui lòng liên hệ với chúng tôi để biết chi tiết yêu cầu của bạn.
Chỉ số hoạt động:
4.1 Đường cong hiệu suất:
4.2.Tiếng ồn
Điều kiện kiểm tra tiếng ồn:
1. Nhiệt độ phòng thử nghiệm: 23 ℃,
2. Tốc độ nước: Tốc độ tối đa
3. Tốc độ dòng chảy: Dòng chảy tối đa
Kết quả thử nghiệm: ≤60dB (A), chọn giá trị thử nghiệm tối đa
Vị trí đo kiểm tra độ ồn như hình bên dưới.
4.3 Giao tiếp CAN:
Vui lòng trao đổi và nhận được thỏa thuận đề xuất khi lựa chọn thiết kế! 4.4 PWM
Giao tiếp (Khuyến nghị)
4.4.1 Định nghĩa cổng chân cắm của đầu nối máy bơm nước (hình 3, hình 4)
1. Vui lòng gắn thêm cầu chì trong mạch cấp nguồn của máy bơm nước để cắt nguồn khi xuất hiện sự cố.
2. Tránh trường hợp máy bơm nước bị che hoặc bị tắc và bị ảnh hưởng bởi sự phát nhiệt của các thiết bị xung quanh.Không gian lắp đặt thuận tiện cho việc bảo trì và vận hành thay thế.
3. Nhiệt độ môi trường làm việc: -40 ℃ --120 ℃, nên cố gắng tránh để gần xúc tác ba phần tử, hệ thống ống xả khí và động cơ trong quá trình lắp đặt, đảm bảo nhiệt độ môi trường làm việc
4. Vị trí lắp đặt máy bơm nước nên càng gần mực nước thấp càng tốt, để kéo dài tuổi thọ của máy bơm.
5. Chú ý đến độ tinh khiết của nước, tránh để kẹt, tắc cánh bơm làm giảm tuổi thọ của máy bơm
6.Vui lòng sử dụng máy bơm xa môi trường có nhiều bụi, bụi có hại làm giảm tuổi thọ máy
