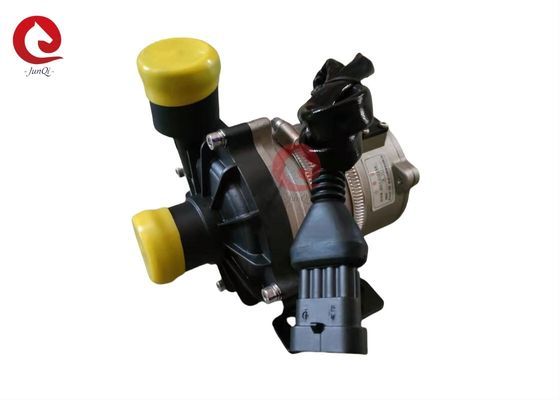

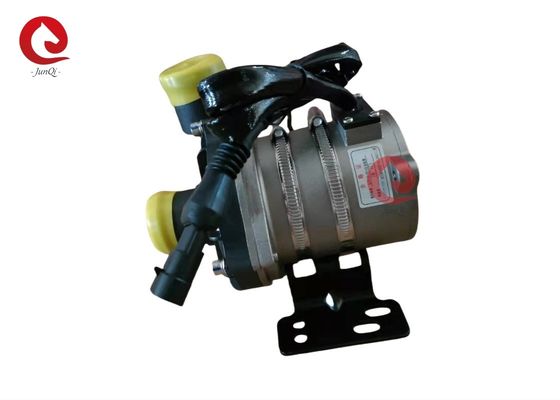

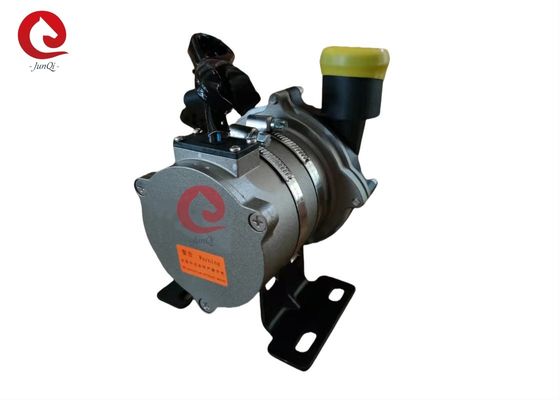

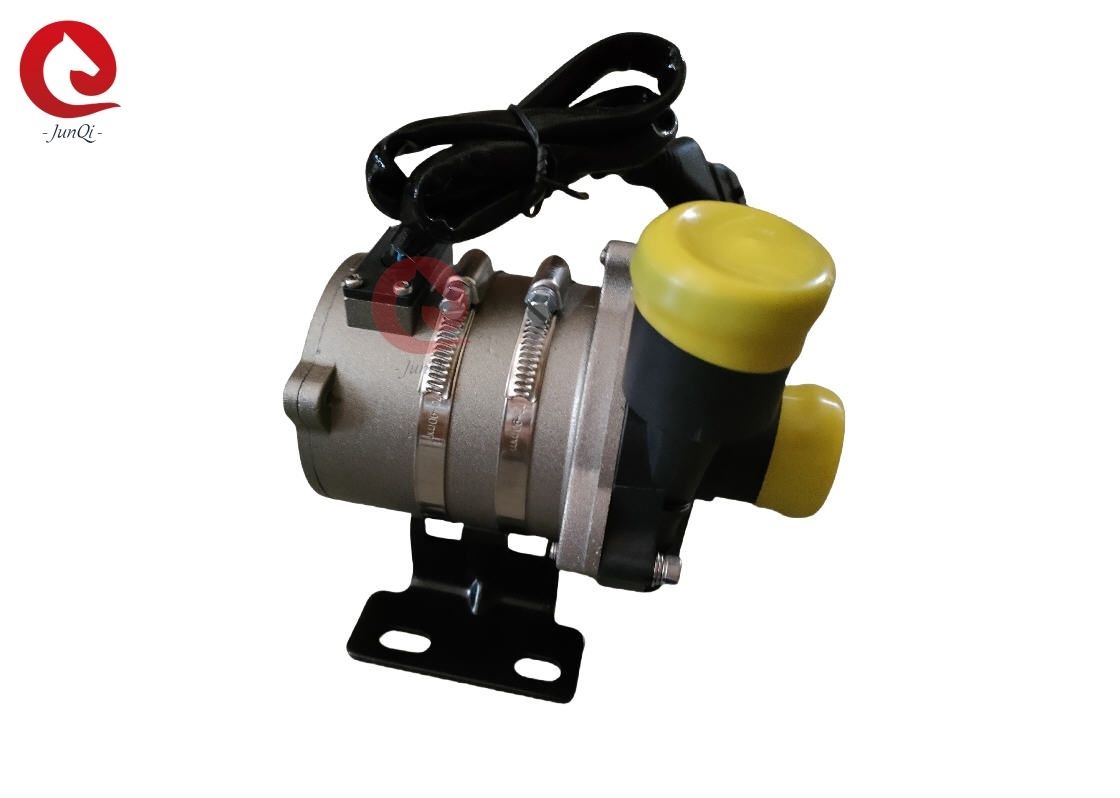

Tốc độ dòng chảy cao Máy bơm nước động cơ Dc không chổi than 120L / M 12V với điều khiển PWM

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	junqi
Chứng nhận:	IS9001, TS16949,CE
Số mô hình:	JP200-1

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 bộ
Giá bán:	Negotialbe
chi tiết đóng gói:	thích hợp để xuất khẩu
Thời gian giao hàng:	dựa trên đơn đặt hàng,
Điều khoản thanh toán:	T/T, Công Đoàn Phương Tây, paypal
Khả năng cung cấp:	1000 bộ / tháng

Tiếp xúc

Chi tiết sản phẩm

Mô hình:	JP200-1	Vật liệu:	PPS+GF, không gỉ
Điện áp:	12V/24VDC	Sức mạnh:	Ít hơn 300W
tốc độ dòng chảy định mức:	50l/phút ~ 120l/phút	đầu:	2m ~ 12m (21kpa ~ 115kpa)
Ứng dụng:	Xe buýt hybrid, xe điện, xe buýt E, BCI
Làm nổi bật:	Máy bơm nước động cơ Dc không chổi than 120L / M , Máy bơm nước động cơ Dc không chổi than 12V , Máy bơm nước không chổi than điều khiển PWM

Bơm nước DC không chổi than JP200-1

Tốc độ dòng chảy cao 50~120L/M, cột áp thấp 2~12M, với điều khiển PWM, Ứng dụng bơm nước DC không chổi than 12V cho xe buýt thành phố

Ứng dụng:

Được sử dụng rộng rãi trong xe buýt hybrid, xe chở khách hybrid, xe điện, tàu hỏa, tàu thủy và các hệ thống sưởi và

làm mát.

Đặc trưng:

★Bơm ly tâm

★Truyền động lực từ

★Động cơ DC không chổi than hiệu suất cao, tiêu thụ điện năng thấp, hiệu quả cao, tuổi thọ

★Với phạm vi nhiệt độ hoạt động rộng

★Điều khiển tốc độ tín hiệu PWM (tùy chọn)

★Đầu ra tín hiệu chẩn đoán (tùy chọn)

★Chế độ giao tiếp (tùy chọn)

★Với điều khiển dòng chảy không đổi

★Bảo vệ phân cực ngược

★Bảo vệ chạy khô

★Bảo vệ quá áp, quá dòng

★Bảo vệ quá tải, quá nhiệt

★Lưu lượng lớn 50~120LPM

★Cột áp thấp 2~12m

Tốc độ dòng chảy cao Máy bơm nước động cơ Dc không chổi than 120L / M 12V với điều khiển PWM 0

Bảng thông số kỹ thuật:

Số		Thông số kỹ thuật
1	Chất lỏng trung bình	Dung dịch nước Glycol 50% (Ưu tiên chọn loại Hữu cơ, kích thước hạt≯0.35, ppm≯0.1g/L)
2	Nhiệt độ chất lỏng cực đại	-40℃~120℃
3	Nhiệt độ chất lỏng bình thường	10℃~90℃
4	Nhiệt độ bảo quản	-50℃~90℃
5	Cực đại	-40℃~105℃
6	Phạm vi tốc độ dòng chảy	50L/phút~120L/phút
7	Phạm vi cột áp	2m~12m(21kPa~115kPa)
8	Điện áp định mức	DC12V /DC24V
9	Phạm vi điện áp	DC9~16V /DC18~32V
10	Công suất	≤300W
11	Loại giao tiếp và điều khiển	CAN/PWM hoặc BẬT/Tắt
12	Cấp độ bảo vệ	IP68
13	Khối lượng	≤1.5kg (không có giá đỡ)
14	Độ ồn	≤60dB(A) (xem hình 5.2)
15	Tuổi thọ	＞20000h
16	Đường kính trong/ngoài	φ38
17	Loại dây dẫn	Tích hợp với thân bơm hoặc dây dẫn có đầu nối
18	Chức năng bảo vệ	Bảo vệ quá dòng, Bảo vệ quá/thấp áp, Bảo vệ quá nhiệt, Bảo vệ khóa rôto, Bảo vệ chạy khô, Bảo vệ phân cực ngược.

2. Lắp đặt cơ học

2.1 Bơm có thể được lắp đặt theo chiều dọc hoặc chiều ngang (xem hình 1) Khi lắp đặt

theo chiều dọc, cổng xả phải hướng lên trên.

2.2 Để tránh chạy khô (không khí bị kẹt trong cánh quạt), cổng xả của bơm nước phải

theo chiều dọc hoặc ở phía trên của cánh quạt. (xem hình 1)

2.3 Ống kết nối phải được lắp đặt theo chiều dọc (hoặc không có khuỷu tay trong 20cm) để không khí

thoát ra dễ dàng, ống xả không được sử dụng khuỷu tay nhỏ hơn 90 độ (xem hình 2).

2.4 Không thể sử dụng nước biển hoặc các chất lỏng ô nhiễm nặng khác có tạp chất hạt lớn làm chất lỏng

trung bình.

Giao diện điện:

3.1Đề xuất đầu nối giao tiếp PWM/CAN và mô tả cổng chân:

Sản xuất:TE Connectivity(Đề xuất)

Mẫu đầu nối:AMP282106-1

Mẫu phích cắm phù hợp:AMP282088-1

3.2 Đầu nối không được khuyến nghị:

Đối với ứng dụng bơm nước có dây dẫn, JUNQI International có thể thay thế đầu nối

các loại theo yêu cầu của khách hàng. Hoặc đầu nối 2 chân cho tốc độ cố định (bật/tắt), đầu nối 3 chân có phản hồi

chức năng (hoặc ứng dụng giao tiếp PWM 3 chân), vui lòng liên hệ với chúng tôi để biết chi tiết yêu cầu của bạn.

Chỉ số hiệu suất:

4.1 Đường cong hiệu suất:

Tốc độ dòng chảy cao Máy bơm nước động cơ Dc không chổi than 120L / M 12V với điều khiển PWM 3

4.2. Tiếng ồn

Điều kiện thử nghiệm tiếng ồn:

1. Nhiệt độ phòng thử nghiệm: 23℃,

2. Tốc độ nước: Tốc độ tối đa

3. Tốc độ dòng chảy: Lưu lượng tối đa

Kết quả thử nghiệm: ≤60dB(A), chọn giá trị thử nghiệm tối đa

Vị trí đo thử nghiệm tiếng ồn như hình dưới đây.

4.3 Giao tiếp CAN:

Vui lòng liên hệ và nhận thỏa thuận khuyến nghị khi chọn thiết kế!4.4 PWM

Giao tiếp (Khuyến nghị)

4.4.1 Định nghĩa cổng chân đầu nối bơm nước (hình 3, hình 4)

Lưu ý:

1. Vui lòng thêm cầu chì vào mạch cấp nguồn của bơm nước để ngắt nguồn khi xuất hiện lỗi.

2. Tránh bơm nước bị che hoặc bị chặn và bị ảnh hưởng bởi việc làm nóng các thiết bị xung quanh. Không gian lắp đặt thuận tiện cho việc bảo trì và thay thế.

3. Nhiệt độ môi trường làm việc: -40℃--120℃, nên cố gắng tránh gần hệ thống ống xả khí và ống xả khí ba thành phần xúc tác và động cơ trong quá trình lắp đặt, đảm bảo nhiệt độ môi trường làm việc

4. Vị trí lắp đặt của bơm nước nên càng gần mực nước thấp càng tốt, để kéo dài tuổi thọ của bơm.

5. Chú ý đến độ tinh khiết của nước, tránh bị kẹt và cánh quạt bị chặn để giảm tuổi thọ của bơm

6. Vui lòng sử dụng bơm tránh xa môi trường bụi bặm, bụi có hại để giảm tuổi thọ

Kích thước cơ học:
