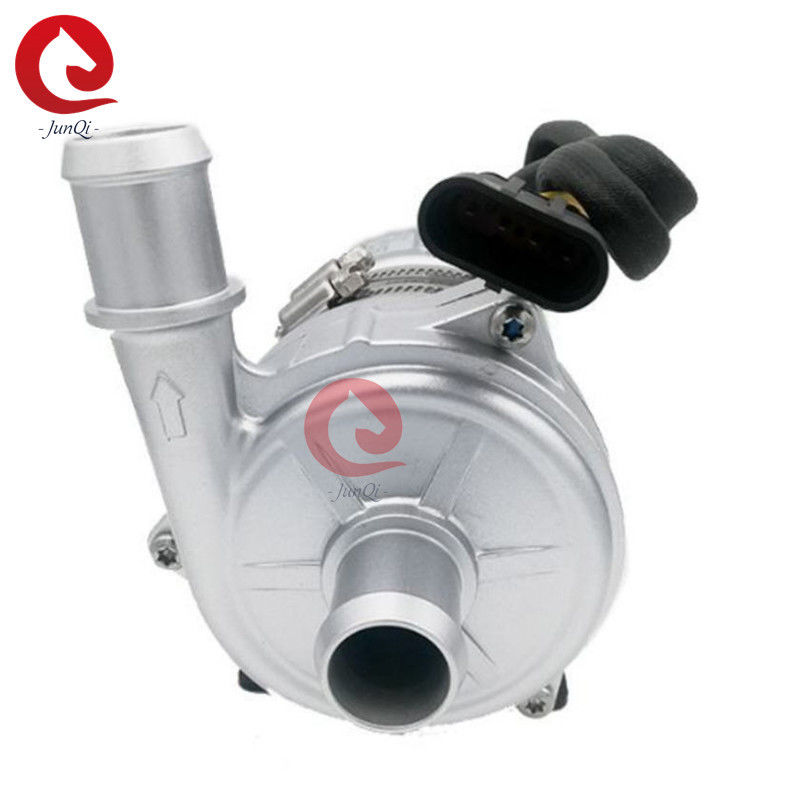

Hệ thống pin xe buýt City E Làm mát Máy bơm nước điện Vật liệu PPS GF 24V

Junqi OWP-BL43-402 CAN Máy bơm nước điện, Máy bơm làm mát hệ thống pin City E Bus 24V


Đặc trưng
◆ Bơm ly tâm
◆ Truyền lực từ
◆ Động cơ DC không chổi than hiệu suất cao, tiêu thụ điện năng thấp, hiệu suất cao, tuổi thọ lâu dài.◆ Với nhiệt độ hoạt động phạm vi rộng
◆ Có thể điều khiển giao diện giao tiếp
◆ Với kiểm soát lưu lượng liên tục
◆ Bảo vệ phân cực ngược
◆ Bảo vệ khi chạy khô
◆ Bảo vệ quá áp, quá dòng
◆ Bảo vệ quá tải, quá nhiệt

Mô tả kỹ thuật (các bộ phận liên quan tiếp xúc với chất lỏng)
1. Vỏ đầu bơm: Hợp kim nhôm đúc khuôn
2. Cánh quạt: PPS + GF
3. Hốc lá chắn: PPS + GF
4. Tay áo trục: vật liệu composite carborundum
5. Trục: trục thép không gỉ (3CR14)
6. Vỏ nam châm: nhựa PPS
7. Vòng đệm: EPDM
8. EMC: Lớp 3
9. Tiếng ồn: ≤60dB

Thiết bị lái xe (Bao gồm cả động cơ)
1. Rôto dẫn động: nam châm cách nhiệt bằng nhựa PPS
2. Vít và đai ốc: Thép không gỉ SUS 304
3. Động cơ lái xe: động cơ DC không chổi than
4. Khung dây động cơ: PPA GF
5. Vỏ máy bơm: Vỏ nhôm đúc có phun cát và sơn tĩnh điện anodizing + PE ..
6. Giá đỡ: thép
7. Vòng giá đỡ: Thép không gỉ 304 của Mỹ
8. Chống thấm nước dựa trên xếp hạng IP68 (en60529)
9. Kiểu đầu nối: 325304061AAH (Đầu cắm 325304061AMH phù hợp)
10. Đường kính vòi phun: 41mm (1,61 inch)

Hướng dẫn lắp
Máy bơm dòng OWP-BL43-402CAN là máy bơm ly tâm yêu cầu được làm đầy trước,
Máy bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo rằng cánh bơm luôn hoạt động
ngâm trong chất lỏng, hoặc đổ đầy máy bơm trước khi bật nguồn.
1: Máy bơm không được chạy khô, mặc dù nó có thể chạy khô trong 15 phút (sau 15
phút chạy khô, nó sẽ tự động dừng), Chạy khô sẽ tạo ra tiếng ồn, cũng tăng lên
mài mòn trục và ống bọc trục.
2: Sử dụng ống có đường kính khuyến nghị kết nối đầu vào máy bơm, nếu bạn sử dụng đường kính nhỏ hơn
đầu vào máy bơm ống, Do áp suất âm trong máy bơm, không khí bên ngoài dễ dàng đi vào
bơm qua đường ống, nó sẽ làm giảm hiệu suất của bơm, và cả không khí
bong bóng làm hỏng máy bơm.
3: Khi nhìn từ hướng đầu vào của máy bơm, cánh quạt quay theo chiều kim đồng hồ (xem mũi tên trên
cổng ra).
4: Máy bơm có thể được lắp đặt theo chiều dọc hoặc chiều ngang (xem hình 1) Khi được lắp đặt
theo chiều dọc, cổng ra phải hướng lên trên.
5: Để tránh chạy khô (không khí bị kẹt trong cánh quạt), cổng ra của máy bơm nước nên
thẳng đứng hoặc ở phía trên của bánh công tác.(xem hình 1)
6: Đường ống được kết nối nên được gắn thẳng đứng (hoặc không có khuỷu tay trong 20cm) để tạo không khí
xả dễ dàng, ống thoát không được sử dụng nhỏ hơn 90 độ khuỷu tay (xem hình 2).
7: Không thể sử dụng nước biển hoặc ô nhiễm nặng khác với chất lỏng có tạp chất hạt lớn làm chất lỏng
Trung bình

■ Thông số nhiệt độ
1. Nhiệt độ chất lỏng trung bình: -40 ℃ đến + 85 ℃ (-40 ° F đến + 185 ° F)
2. Nhiệt độ môi trường làm việc: -40 ℃ đến + 85 ℃ (-40 ° F đến + 185 ° F)
3. Nhiệt độ bảo quản: -40 ℃ đến + 70 ℃ (-40 ° F đến + 158 ° F)
(lên đến 100 ℃, nhưng nó sẽ rút ngắn tuổi thọ)
■ Áp suất hệ thống
-0,2 đến 2,5 bar (100 ℃ (212 ° F).
Tuổi thọ hơn 20.000 giờ dựa trên điện áp định mức và môi trường xung quanh 36 ℃ (86 ° F)
nhiệt độ.
■ Dải điện áp
Máy bơm nước 24V định mức, phạm vi hoạt động 18V - 32V
Mặc dù động cơ có thể được sử dụng ở nhiều loại điện áp và nhiệt độ, nhưng quá mức hoặc quá
điện áp và nhiệt độ thấp sẽ ảnh hưởng đến tuổi thọ của động cơ, máy bơm không thể
tiếp xúc với môi trường xung quanh bức xạ nhiệt.
Chất lỏng trung bình: hỗn hợp lỏng (Nước có dưới 60% glycol)
■ Thông số điện


Mô hình đầu nối và các đặc tính điện tương ứng (xem hình 3):


■ Chú ý
1. Nhiệt độ môi trường làm việc: -40 ℃ --120 ℃, nên cố gắng tránh để gần xúc tác ba phần tử, hệ thống ống xả khí và động cơ trong quá trình lắp đặt, đảm bảo nhiệt độ môi trường làm việc.
2. Vị trí lắp đặt của máy bơm nước nên càng gần mực nước thấp càng tốt để kéo dài tuổi thọ của máy bơm.
3. Vui lòng sử dụng máy bơm xa môi trường bụi bẩn, khói bụi có hại làm giảm tuổi thọ
4. Chú ý đến độ tinh khiết của nước, tránh để kẹt và tắc cánh bơm làm giảm tuổi thọ của máy bơm
■ Tham số hiệu suất


■ Kích thước bên ngoài


Ứng dụng:
