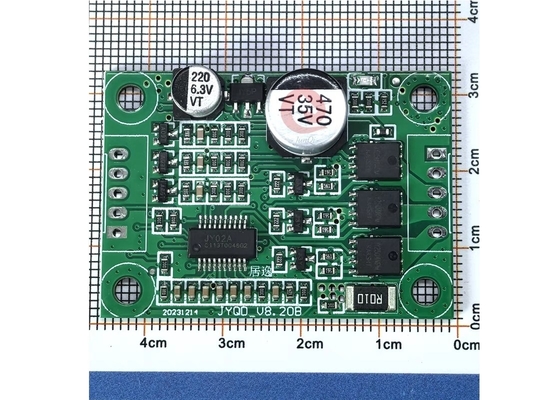

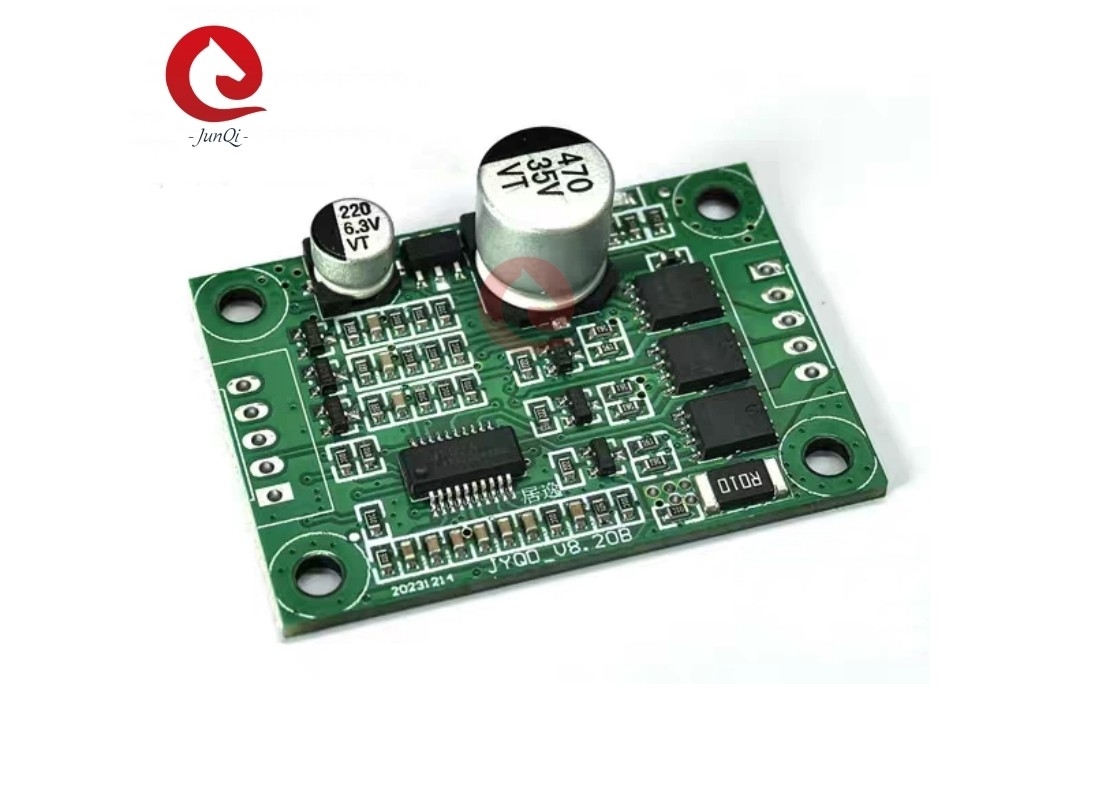

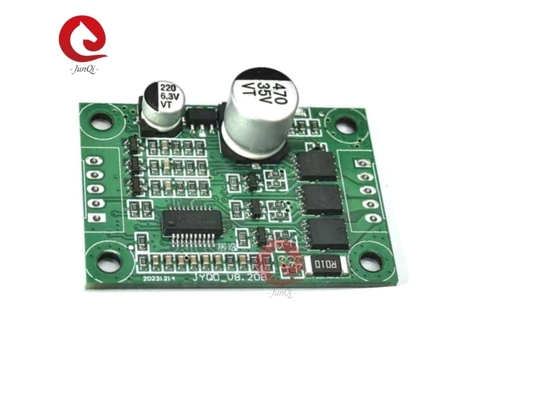

5V ~ 28VDC Max 5A Driver Board JYQD_V8.20B Cho Động cơ BLDC không có Hall

1Xác minh rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi của bảng điều khiển như đã chỉ định.
2. Bảng điều khiển này được sử dụng cho động cơ không cảm biến không chải 3 pha, nhưng không phù hợp với tất cả các động cơ không cảm biến không chải 3 pha trực tiếp. Nếu hiệu ứng lái xe không tốt (như bắt đầu jitter,lùi lại, dòng điện hoạt động không tải của động cơ quá lớn, tốc độ không ổn định, hiệu quả thấp và không thể khởi động với tải.) Khách hàng có thể điều chỉnh sức đề kháng và dung lượng của bảng điều khiển theo tình huống thực tế để đạt được hiệu quả lái xe tốt nhất (Liên hệ với chúng tôi, chúng tôi sẽ hỗ trợ kỹ thuật)
3. JYQD-V8.20B bàn điều khiển là bàn trống không có nhà và thùng lọc nhiệt. Nếu sức mạnh của động cơ dưới 36W, nó không cần phải thêm thùng lọc nhiệt,Nó chỉ cần đảm bảo thông gió bình thường và cách nhiệt tốt. Nếu sức mạnh của động cơ hơn 36W, nó phải thêm thermopile.
4Xin lưu ý rằng bảng điều khiển JYQD-V8.20B không có bảo vệ kết nối ngược, nó sẽ làm hỏng vĩnh viễn bảng điều khiển nếu kết nối cực ngược.
5. Cổng đầu ra 5V trên bảng điều khiển cấm kết nối thiết bị bên ngoài. Nó chỉ áp dụng cho điện áp bên ngoài và công tắc của bảng điều chỉnh tốc độ và đảo ngược.
6. Các đầu cuối M trên bảng điều khiển JYQD-V8.20B là tín hiệu đầu ra xung tốc độ động cơ (bản xuất đẩy kéo), và dòng đầu ra tối đa là dưới 5mA.

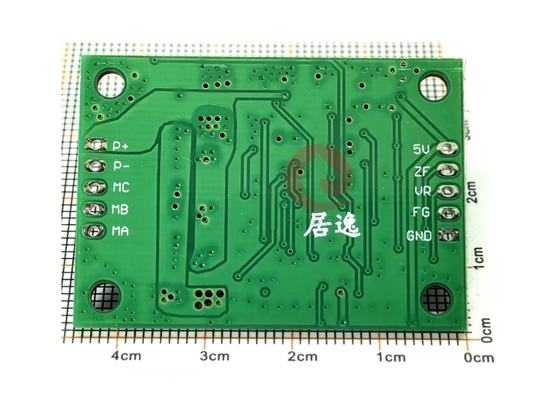

1.Cổng điều khiển

5V ----- Điện áp đầu ra bên trong bảng điều khiển, chỉ được sử dụng cho điện áp và điều chỉnh tốc độ chuyển đổi và đảo ngược.

Z/F---- Cổng điều khiển hướng xoay. Kết nối 5V mức cao hoặc không kết nối là hướng đi về phía trước, kết nối 0V mức thấp hoặc kết nối với GND là hướng ngược.

VR ----cổng điều khiển tốc độ. điện áp tương tự quy định tốc độ tuyến tính 0.1v -5V, Kháng cự đầu vào là 20K Ohm, kết nối với GND khi nhập quy định tốc độ PWM, tần số PWM:1-20KHZ; chu kỳ làm việc 0-100%

GND Ứng dụng cho điều khiển nội bộ bảng điều khiển

2Cổng nguồn.

MA ----phase động cơ A

MB ---- pha động cơ B

MC---- giai đoạn động cơ C

GND----DC-

VCC----DC +

3Sử dụng dây bảo vệ nếu bảng lái xe có khoảng cách hơn 50 cm từ động cơ, nếu không nó có thể dẫn đến lái xe bất thường, ảnh hưởng đến việc sử dụng bình thường.



4- Khoảng cách cổng điều khiển: 2.54mm, Khoảng cách cổng nguồn:2.54 mm



5. Chú ý đến cách điện giữa MOSFET trình điều khiển và thùng tản nhiệt hoặc tấm lắp đặt.



Hình vẽ kích thước:
