Để Tạo Giá Trị Cho Khách Hàng. Chính trực và Win-Win.
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | JUYI |
| Chứng nhận: | CE, |
| Số mô hình: | JYQD-V8.5E |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Negotiable |
| chi tiết đóng gói: | Túi PE + thùng carton |
| Thời gian giao hàng: | 5-10 ngày |
| Điều khoản thanh toán: | T / T, L / C, Paypal |
| Khả năng cung cấp: | 10000 bộ / tháng |
| Tên sản phẩm: | Bảng điều khiển động cơ Dc không chổi than | Điện áp làm việc: | 18-50VDC |
|---|---|---|---|
| Tối đa hiện tại: | 15A | Công việc hiện tại: | 15A |
| Kiểm soát tốc độ PWM: | Tần số PWM: 1-20KHz, Chu kỳ làm việc 0-100% | Điều chỉnh tốc độ điện áp tương tự: | 0-5V |
| Không chổi than: | cho động cơ một chiều không chổi than cảm biến | Hỗ trợ kỹ thuật: | Đúng |
| Màu sắc: | Màu xanh da trời | Đầu ra tín hiệu xung tốc độ: | Đúng |
| Điểm nổi bật: | Bảng điều khiển động cơ Dc không chổi than V8.5E,Bảng điều khiển động cơ Dc 3 pha,Bộ điều khiển động cơ BLDC tản nhiệt |
||
| 1. Xác nhận rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi của bảng điều khiển như đã chỉ định. |
|
2. Bảng điều khiển này được sử dụng cho động cơ không chổi than 3 pha không cảm biến, nhưng không phù hợp cho tất cả các động cơ không chổi than 3 pha cảm biến trực tiếp.Nếu hiệu quả truyền động không tốt (như khởi động chập chờn, đảo chiều, dòng làm việc không tải của động cơ quá lớn, tốc độ không ổn định, hiệu suất thấp và không thể khởi động có tải.) Khách hàng có thể điều chỉnh điện trở và điện dung của bảng điều khiển tùy theo tình hình thực tế để đạt được hiệu quả lái xe tốt nhất (xem tệp đính kèm để biết cách điều chỉnh)
|
|

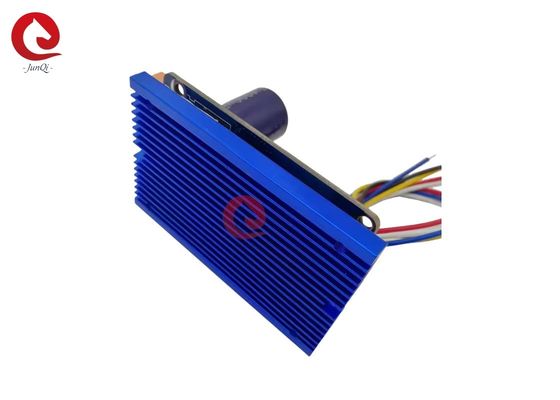

3. Bo mạch điều khiển JYQD-V8.3E là bo mạch trần không có vỏ và tản nhiệt.Nếu công suất của động cơ dưới 60W, nó không cần phải thêm bộ tản nhiệt, Nó chỉ cần đảm bảo thông gió bình thường và cách nhiệt tốt.Nếu công suất của động cơ lớn hơn 60W thì phải thêm tản nhiệt như sơ đồ dưới đây.
|
| Số mô hình | JYQD-V8.5E |
| Nhiệt độ hoạt động. | -20—85 ℃ |
| Điện áp hoạt động | 18V-50V |
| Dòng điện tối đa | 15A |
| Tiếp tục làm việc hiện tại | 15A |
| · Kiểm soát tốc độ PWM | Tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100% |
| Điều chỉnh tốc độ điện áp tương tự | 0-5V |
| Bảo vệ OV / LV | ĐÚNG |
| Đầu ra tín hiệu xung tốc độ | ĐÚNG |
| 5V | Bảng điều khiển điện áp đầu ra bên trong |
| NS | Cổng xuất tín hiệu xung tốc độ động cơ, tín hiệu xung 5V. |
| Z / F | Các cổng điều khiển hướng xoay.Kết nối mức cao “5V” hoặc không kết nối là Hướng thuận, kết nối mức thấp 0 V hoặc kết nối với GND là hướng ngược lại. |
| VR | Cổng kiểm soát tốc độ.Điều chỉnh tốc độ tuyến tính điện áp tương tự 0,1v -5V, Điện trở đầu vào là 20K Ohm, kết nối với GND khi điều chỉnh tốc độ PWM đầu vào, tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100% |
| GND | Được sử dụng để kiểm soát nội bộ bảng Drive |
| MA | giai đoạn động cơ A |
| MB | giai đoạn động cơ B |
| MC | pha động cơ C |
| GND | DC- |
| VCC | DC + |
