Để Tạo Giá Trị Cho Khách Hàng. Chính trực và Win-Win.
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | JUYI |
| Chứng nhận: | CE, |
| Số mô hình: | JYQD-V8.5E |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Túi PE + thùng carton |
| Thời gian giao hàng: | 5-10 ngày |
| Điều khoản thanh toán: | T / T, L / C, Paypal |
| Khả năng cung cấp: | 10000 bộ / tháng |

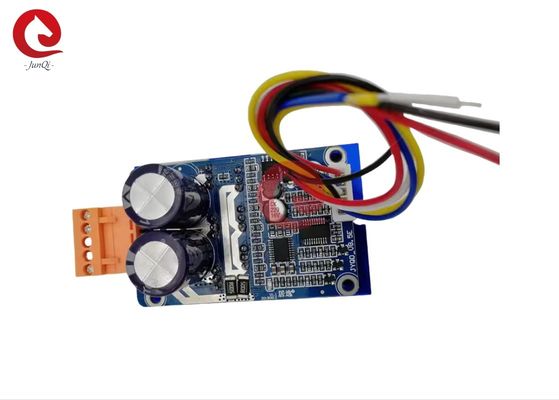

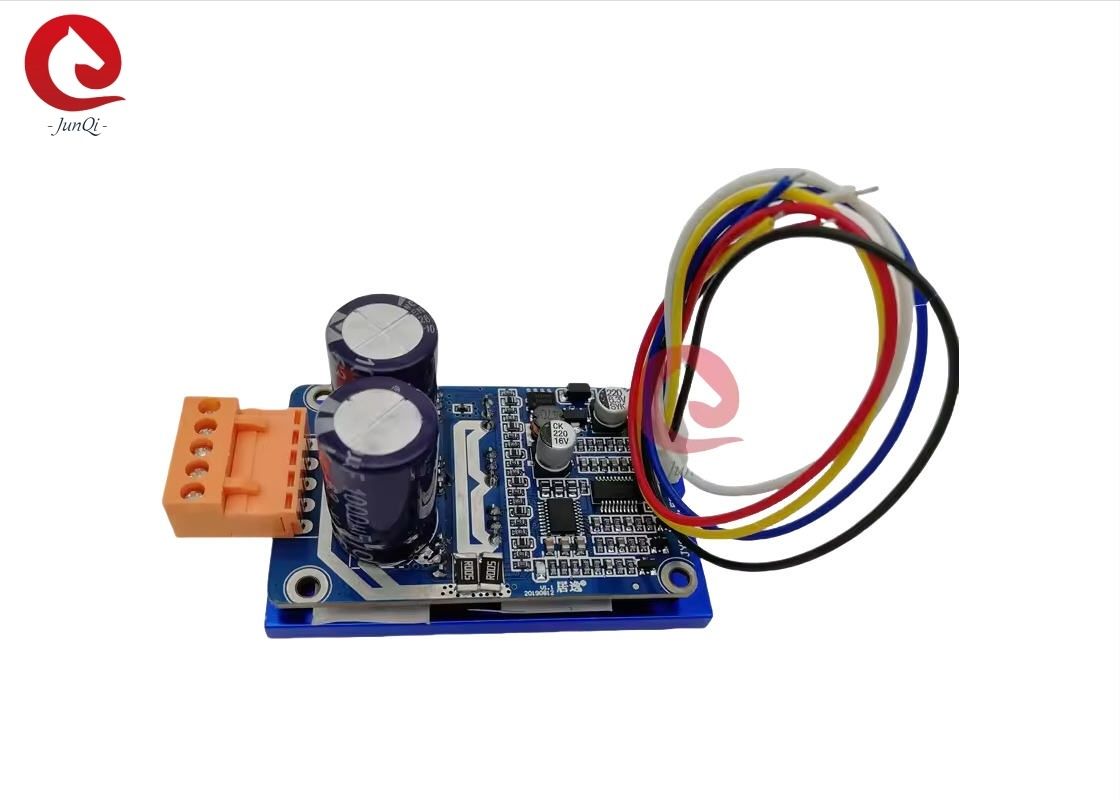

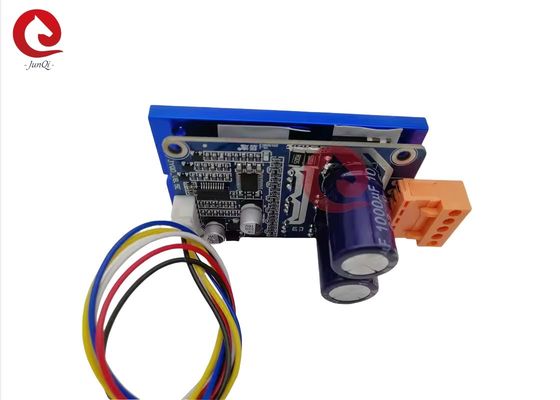

| Tên sản phẩm: | Bảng điều khiển động cơ Dc không chổi than | điện áp làm việc: | 18-50VDC |
|---|---|---|---|
| Dòng điện tối đa: | 15A | Lưu lượng điện: | 15A |
| Kiểm soát tốc độ PWM: | Tần số PLC: 1-20KHz, Chu kỳ nhiệm vụ 0-100% | Điều chỉnh tốc độ điện áp tương tự: | 0-5V |
| Không chải: | cho động cơ DC không chổi than không chổi than | Hỗ trợ kỹ thuật: | Vâng |
| Màu sắc: | Màu xanh | Đầu ra tín hiệu xung tốc độ: | Vâng |
| Làm nổi bật: | Bảng điều khiển Dc không chổi than tản nhiệt,Dây kết nối Bảng điều khiển Dc không chổi than,Động cơ Dc không chổi than 500W |
||
| 1. Xác nhận rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi của bảng mạch điều khiển như đã chỉ định. |
|
2. Bảng mạch điều khiển này được sử dụng cho động cơ không chổi than 3 pha không cảm biến, nhưng không phù hợp trực tiếp với tất cả các động cơ không chổi than 3 pha không cảm biến. Nếu hiệu ứng điều khiển không tốt (chẳng hạn như rung khi khởi động, đảo chiều, dòng điện làm việc không tải của động cơ quá lớn, tốc độ không ổn định, hiệu suất thấp và không thể khởi động khi có tải.) Khách hàng có thể điều chỉnh điện trở và điện dung của bảng mạch điều khiển theo tình hình thực tế để đạt được hiệu ứng điều khiển tốt nhất (xem phần đính kèm để biết cách thực hiện điều chỉnh)
|
|

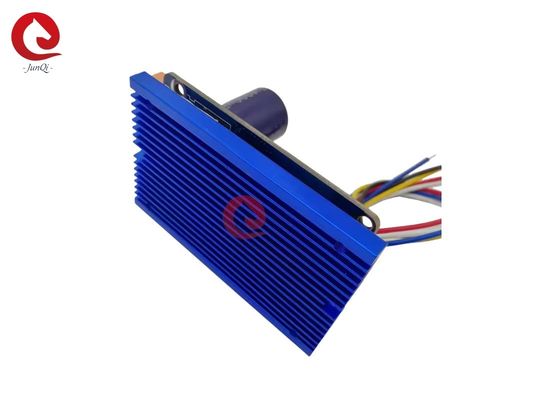

3. Bảng mạch điều khiển JYQD-V8.3E là bảng mạch trần không có vỏ và tản nhiệt. Nếu công suất của động cơ dưới 60W, không cần thêm tản nhiệt, chỉ cần đảm bảo thông gió bình thường và cách điện tốt. Nếu công suất của động cơ lớn hơn 60W, phải thêm tản nhiệt như sơ đồ bên dưới.
|
| Số model | JYQD-V8.5E |
| Nhiệt độ hoạt động | -20—85℃ |
| Điện áp hoạt động | 18V-50V |
| Dòng điện tối đa | 15A |
| Dòng điện làm việc liên tục | 15A |
| · Điều khiển tốc độ PWM | Tần số PWM: 1-20KHZ; Chu kỳ làm việc 0-100% |
| Điều chỉnh tốc độ điện áp tương tự | 0-5V |
| Bảo vệ O.V / L.V | CÓ |
| Đầu ra tín hiệu xung tốc độ | CÓ |
| 5V | Điện áp đầu ra bên trong bảng mạch điều khiển |
| M | Cổng đầu ra tín hiệu xung tốc độ động cơ, tín hiệu xung 5V. |
| Z/F | Cổng điều khiển hướng quay. Kết nối mức cao “5V” hoặc không kết nối là hướng Thuận, kết nối mức thấp 0 V hoặc kết nối với GND là hướng Nghịch. |
| VR | Cổng điều khiển tốc độ. Điều chỉnh tốc độ tuyến tính điện áp tương tự 0.1v -5V, Điện trở đầu vào là 20K Ohm, kết nối với GND khi điều chỉnh tốc độ PWM đầu vào, Tần số PWM: 1-20KHZ; Chu kỳ làm việc 0-100% |
| GND | Dùng để điều khiển bên trong bảng mạch điều khiển |
| MA | pha A của động cơ |
| MB | pha B của động cơ |
| MC | pha C của động cơ |
| GND | DC- |
| VCC | DC + |
