Để Tạo Giá Trị Cho Khách Hàng. Chính trực và Win-Win.
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | JUYI |
| Chứng nhận: | CE, |
| Số mô hình: | JYQD-V6.5E |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Túi PE + thùng carton |
| Thời gian giao hàng: | 5-10 ngày |
| Điều khoản thanh toán: | T / T, L / C, Paypal |
| Khả năng cung cấp: | 10000 bộ / tháng |
| Tên sản phẩm: | Bảng điều khiển động cơ Dc không chổi than | Điện áp làm việc: | 36VDC-72VDC |
|---|---|---|---|
| Tối đa hiện tại: | 16A | Công việc hiện tại: | 15A |
| Kiểm soát tốc độ PWM: | PWM frequency:1-20KHZ; Tần số PWM: 1-20KHZ; Duty cycle 0-100% Chu kỳ nhiệm v | Điều chỉnh tốc độ điện áp tương tự: | 0-5V |
| Không chổi than: | cho động cơ một chiều không chổi than cảm biến | Hỗ trợ kỹ thuật: | Đúng |
| Màu sắc: | màu xanh lá |
| Ghi chú ứng dụng: |
|
1. Vui lòng xác nhận rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi của bảng điều khiển như đã chỉ định. |
|
2. Bo mạch điều khiển động cơ BLDC này được sử dụng cho động cơ không chổi than 3 pha cảm biến, nhưng không phù hợp cho tất cả các động cơ không chổi than cảm biến 3 pha trực tiếp.Nếu hiệu quả truyền động không tốt (như khởi động chập chờn, đảo chiều, dòng làm việc không tải của động cơ quá lớn, tốc độ không ổn định, hiệu suất thấp và không thể khởi động có tải.) Khách hàng có thể điều chỉnh điện trở và điện dung của bảng điều khiển tùy theo tình hình thực tế để đạt được hiệu quả lái xe tốt nhất (xem tệp đính kèm để biết cách điều chỉnh)
|
|

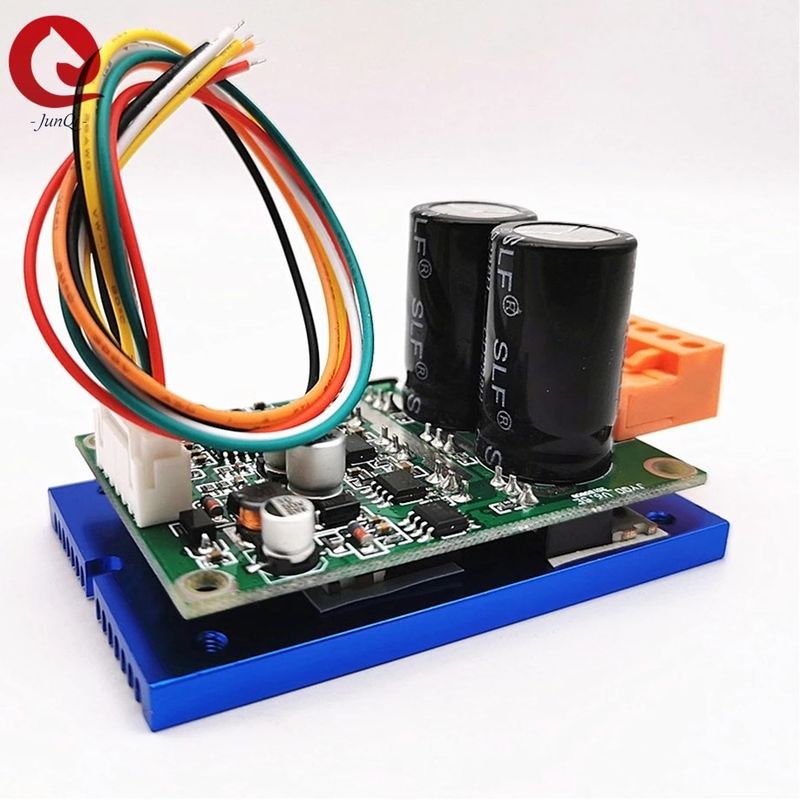

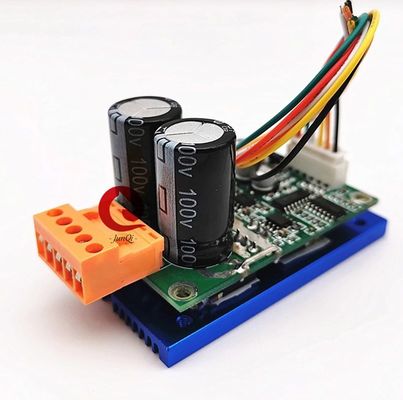

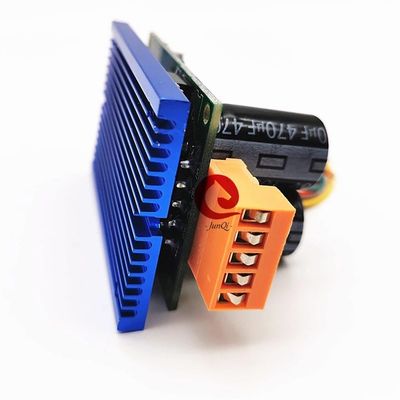

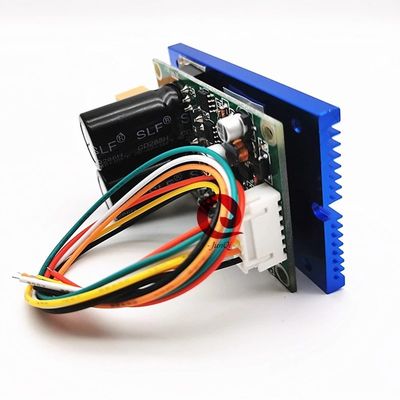

3. Bo mạch trình điều khiển JYQD-V6.5E là bo mạch trần không có vỏ và tản nhiệt.Nếu công suất của động cơ dưới 100W, nó không cần phải thêm bộ tản nhiệt, Nó chỉ cần đảm bảo thông gió bình thường và cách nhiệt tốt.Nếu công suất của động cơ lớn hơn 100W thì phải thêm tản nhiệt như sơ đồ bên dưới. |
|
4. Xin lưu ý rằng bo mạch trình điều khiển JYQD-V6.5E không có bảo vệ chống kết nối ngược, nó sẽ làm hỏng bo mạch trình điều khiển vĩnh viễn nếu kết nối ngược cực.
|
|
5. Cổng đầu ra 5V trên bo mạch trình điều khiển cấm kết nối thiết bị bên ngoài.Nó chỉ áp dụng cho chiết áp bên ngoài và công tắc của bo mạch để điều chỉnh tốc độ và đảo chiều. |
|
6. Đầu cuối "Tín hiệu" trên bo mạch trình điều khiển JYQD-V6.5E là tín hiệu đầu ra xung tốc độ động cơ (đầu ra đẩy-kéo) và dòng đầu ra tối đa nhỏ hơn 5mA. |
| Z / F---- Các cổng điều khiển hướng xoay.Kết nối mức cao “5V” hoặc không kết nối là Hướng thuận, kết nối mức thấp 0 V hoặc kết nối với GND là hướng ngược lại. |
| VR---- Cổng kiểm soát tốc độ.Điều chỉnh tốc độ tuyến tính điện áp tương tự 0,1v -5V, Điện trở đầu vào là 20K Ohm, kết nối với GND khi điều chỉnh tốc độ PWM đầu vào, tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100% |
| GND--- Được sử dụng để kiểm soát nội bộ bảng ổ đĩa |
| Mô-men xoắn--- Để bắt đầu sử dụng điều chỉnh mô-men xoắn, hãy đảm bảo tháo các điện trở cho mô-men xoắn cố định trên bảng trước khi sử dụng chức năng này (liên hệ với chúng tôi nếu bạn muốn sử dụng chức năng này trước khi sử dụng) |
| MA | giai đoạn động cơ A |
| MB | giai đoạn động cơ B |
| MC | pha động cơ C |
| GND | DC- |
| VCC | DC + |
