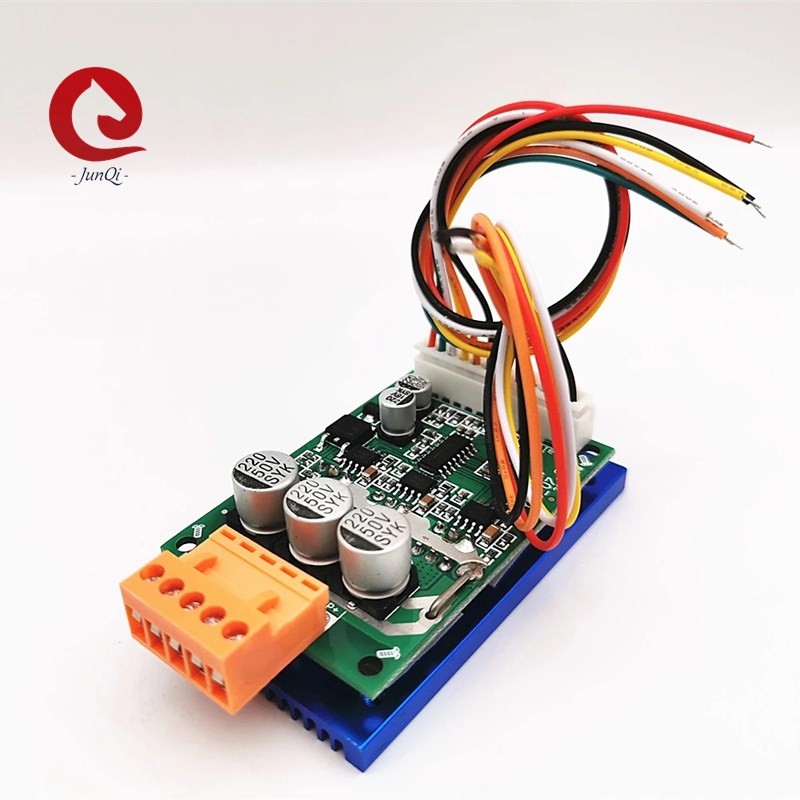

JYQD_V7.3E2 Với tản nhiệt Bảng điều khiển động cơ Mô-đun dẫn động động cơ Dc Bảng điều khiển động cơ không chổi than

JYQD_V7.3E2 Với tản nhiệt Bảng điều khiển động cơ Mô-đun dẫn động động cơ Dc Bảng điều khiển động cơ không chổi than

  • JYQD_V7.3E2 Với tản nhiệt Bảng điều khiển động cơ Mô-đun dẫn động động cơ Dc Bảng điều khiển động cơ không chổi than
  • JYQD_V7.3E2 Với tản nhiệt Bảng điều khiển động cơ Mô-đun dẫn động động cơ Dc Bảng điều khiển động cơ không chổi than
  • JYQD_V7.3E2 Với tản nhiệt Bảng điều khiển động cơ Mô-đun dẫn động động cơ Dc Bảng điều khiển động cơ không chổi than
  • JYQD_V7.3E2 Với tản nhiệt Bảng điều khiển động cơ Mô-đun dẫn động động cơ Dc Bảng điều khiển động cơ không chổi than
  • JYQD_V7.3E2 Với tản nhiệt Bảng điều khiển động cơ Mô-đun dẫn động động cơ Dc Bảng điều khiển động cơ không chổi than
JYQD_V7.3E2 Với tản nhiệt Bảng điều khiển động cơ Mô-đun dẫn động động cơ Dc Bảng điều khiển động cơ không chổi than
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: JUYI
Chứng nhận: CE,
Số mô hình: JYQD-V7.3E2
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiable
chi tiết đóng gói: Túi PE + thùng carton
Thời gian giao hàng: 5-10 ngày
Điều khoản thanh toán: T / T, L / C, Paypal
Khả năng cung cấp: 1000 bộ / ngày
Tiếp xúc
Chi tiết sản phẩm
Tên sản phẩm: Bảng điều khiển động cơ Dc không chổi than Điện áp làm việc: 12VDC-36VDC
Công việc hiện tại: 15A Kiểm soát tốc độ: 0-5V hoặc PWM
Không chổi than: cho động cơ cảm biến Hall Hỗ trợ kỹ thuật: Đúng
Màu sắc: màu xanh lá



Bộ điều khiển động cơ DC không chổi than 12V-36VDC 15A 500W với IC JY01, Bảng điều khiển động cơ Bldc





JYQD_V7.3E2 Với tản nhiệt Bảng điều khiển động cơ Mô-đun dẫn động động cơ Dc Bảng điều khiển động cơ không chổi than 0

Thông số kỹ thuật

Điện áp hoạt động DC 12V-36V
Hoạt động hiện tại ≤15A
Công suất ra ≤500W
Kiểm soát tốc độ Đầu vào 0,1V-5V hoặc PWM
Nhiệt độ hoạt động -40-85 ℃
Độ ẩm hoạt động ≤90%
Sự bảo vệ Bảo vệ quá tải, bảo vệ rôto bị khóa, bảo vệ quá dòng
Chức năng Đầu ra tín hiệu xung tốc độ, đảo chiều mềm (485, cổng CAN tùy chọn)
Kích thước tổng thể 63X42.5X17mm (L * W * H)
Khối lượng tịnh 30g
Thành phần tùy chọn

Chiết áp điều chỉnh tốc độ

máy đo tốc độ 5 chữ số bên ngoài

JYQD_V7.3E2 Với tản nhiệt Bảng điều khiển động cơ Mô-đun dẫn động động cơ Dc Bảng điều khiển động cơ không chổi than 1


CHÚ Ý:

1: Bo mạch điều khiển động cơ DC không chổi than này được áp dụng rộng rãi cho động cơ DC không chổi than ba pha cảm biến Hall (góc 120 °)


2: hãy chắc chắn để thêm tản nhiệt khi công suất đầu ra hơn 60W.JYQD-V7.3E2 Three Phase Brushless DC Motor Driver 15A 12-36V For 42mm 57mm 0


Khi lắp đặt tản nhiệt, vui lòng thêm lớp cách nhiệt cho 6 chiếc MOSFET.Nó sẽ làm hỏng bảng điều khiển vĩnh viễn nếu không có lớp cách nhiệt, đồng thời bôi mỡ Silicone dẫn nhiệt lên lớp cách nhiệt để làm mát tốt hơn.

3: Vì nhà máy sản xuất động cơ BLDC có thể sử dụng trình tự Hall khác nhau, nếu động cơ khởi động bất thường, không thể khởi động hoặc dòng điện tăng cao, vui lòng điều chỉnh trình tự Hall, nếu không trình điều khiển sẽ bị hỏng.



4: Vui lòng cung cấp điện áp phù hợp cho trình điều khiển, không vượt quá phạm vi hoạt động.và trình điều khiển có tích hợp 5V để kiểm soát tốc độ, KHÔNG kết nối nguồn phụ (5V) vào trình điều khiển để kiểm soát tốc độ, nó sẽ làm hỏng trình điều khiển.



Hướng dẫn hệ thống dây điện:

JYQD_V7.3E2 Với tản nhiệt Bảng điều khiển động cơ Mô-đun dẫn động động cơ Dc Bảng điều khiển động cơ không chổi than 3



1. Cổng điều khiển

5V —Điện áp đầu ra bên trong bảng điều khiển, chiết áp bên ngoài hoặc công tắc để điều chỉnh tốc độ và hoạt động đảo chiều

Z / F —Cổng điều khiển hướng quay.Kết nối mức cao “5V” hoặc không kết nối là Hướng thuận, kết nối mức thấp 0 V hoặc kết nối với GND là hướng ngược lại.

VR —Cổng điều khiển tốc độ.Điều chỉnh tốc độ tuyến tính điện áp tương tự 0,1v -5V, Điện trở đầu vào là 20K Ohm, kết nối với GND khi điều chỉnh tốc độ PWM đầu vào, tần số PWM: 1-20KHZ;Chu kỳ nhiệm vụ 0-100%

EL — Điều khiển cổng bật.Kết nối 5V hoặc không kết nối để cho phép hoạt động, kết nối GND để cấm hoạt động.

Tín hiệu— Đầu ra tín hiệu xung tốc độ

GND — Được sử dụng cho kiểm soát nội bộ của bo mạch trình điều khiển

2. Cổng nguồn

MA ---- pha động cơ A

MB ---- pha động cơ B

MC ---- pha động cơ C

P- ---- DC-

P + ---- DC +

3: Cổng cảm biến Hall

Ha --- Hội trường a

Hb --- Hội trường b

Hc --- Hội trường c

GND --- GND

Đầu ra 5V --- 5V

4. Sử dụng dây bảo vệ nếu bảng điều khiển có khoảng cách xa động cơ hơn 50 cm, nếu không có thể dẫn đến động cơ không bình thường, ảnh hưởng đến việc sử dụng bình thường.

5. Khoảng cách cổng điều khiển: 2,54mm, Khoảng cách cổng nguồn: 3,96 mm

6. Chú ý đến lớp cách nhiệt giữa MOSFET trình điều khiển và bộ tản nhiệt hoặc tấm lắp đặt.



Bản vẽ kích thước:

JYQD_V7.3E2 Với tản nhiệt Bảng điều khiển động cơ Mô-đun dẫn động động cơ Dc Bảng điều khiển động cơ không chổi than 4

JYQD_V7.3E2 Với tản nhiệt Bảng điều khiển động cơ Mô-đun dẫn động động cơ Dc Bảng điều khiển động cơ không chổi than 5

Chúng ta có thể thêm các đầu nối dây và tản nhiệt.JYQD_V7.3E2 Với tản nhiệt Bảng điều khiển động cơ Mô-đun dẫn động động cơ Dc Bảng điều khiển động cơ không chổi than 6
