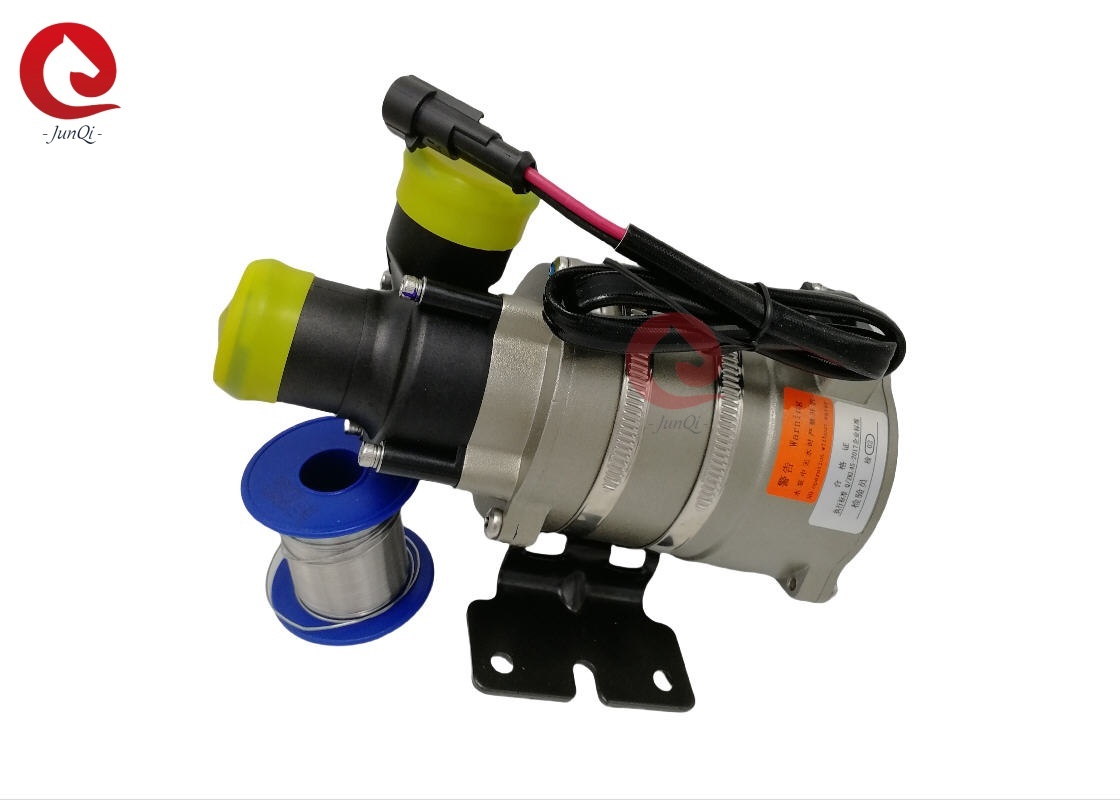

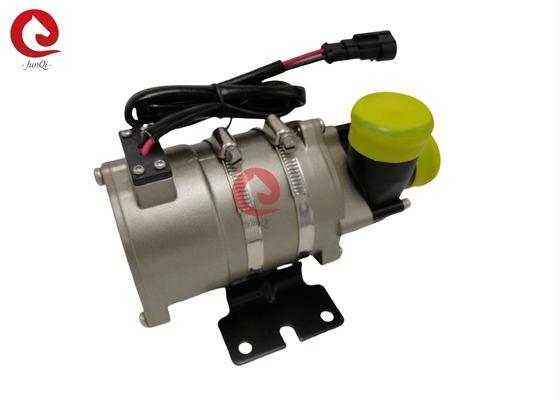

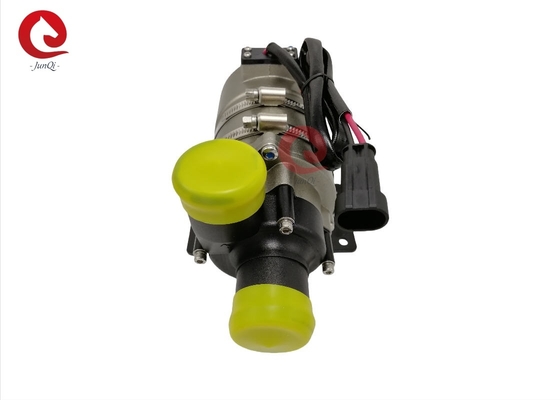

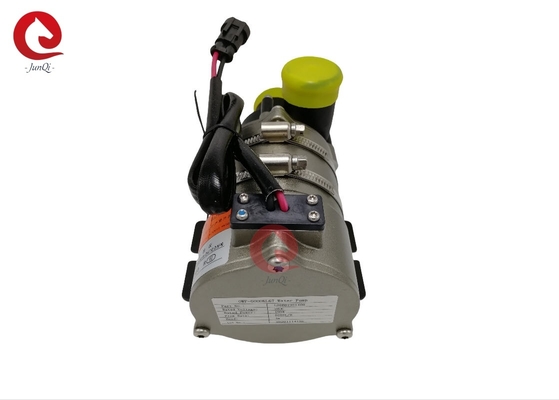

Bơm nước DC không chổi than DÒNG OWP-6000KL67
Bơm tăng áp/tuần hoàn/Biến tần/Tiếng ồn thấp/bơm ly tâm
Điều khiển PWM/Phản hồi tín hiệu
♦ Mô tả kỹ thuật (các bộ phận liên quan tiếp xúc với chất lỏng)
Vỏ đầu bơm: PPS+GF
Cánh quạt: PPS+GF
Khoang chắn: PPS+GF
Ống lót trục: vật liệu composite carborundum
Trục: trục thép không gỉ (3CR14)
Vỏ nam châm: bọc nhựa PPS
Vòng đệm: EPDM
♦ Thiết bị truyền động (Bao gồm động cơ)
Rotor truyền động: nam châm bọc nhựa PPS
Vít và đai ốc: thép không gỉ SUS 304
Động cơ truyền động: động cơ không chổi than
Khung dây động cơ: PPA GF
Vỏ bơm: Vỏ nhôm đúc với phun cát và anodizing + lớp phủ bột PE.
Giá đỡ: thép
Vòng giá đỡ: thép không gỉ US 304
Chống thấm nước dựa trên xếp hạng IP67 (en60529)
Mẫu đầu nối: AMP282104-1 (Phích cắm phù hợp AMP282109-1)
Đường kính vòi phun: 40mm (1,5 inch) ♦ Hướng dẫn lắp đặt
Bơm dòng OWP-6000KL là bơm ly tâm, cần được đổ đầy trước,
Bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo rằng cánh quạt luôn
ngập trong chất lỏng, hoặc đổ đầy bơm trước khi bật nguồn.
♦ Ứng dụng
Được sử dụng rộng rãi trong xe buýt lai, xe khách lai, xe điện, tàu hỏa, tàu thủy và các hệ thống sưởi và
hệ thống tuần hoàn làm mát.
♦ Tính năng
◎ Bơm ly tâm
◎ Truyền động lực từ
◎ Động cơ DC không chổi than hiệu suất cao, tiêu thụ điện năng thấp, hiệu quả cao, tuổi thọ cao.
◎ Với phạm vi nhiệt độ hoạt động rộng
◎ Điều khiển tốc độ tín hiệu PWM (tùy chọn)
◎ Đầu ra tín hiệu chẩn đoán (tùy chọn)
◎ Với điều khiển dòng chảy không đổi
◎ Bảo vệ phân cực ngược
◎ Bảo vệ chạy khô
◎ Quá áp, bảo vệ quá dòng
◎ Quá tải, bảo vệ quá nhiệt
1: Bơm không được chạy khô, mặc dù nó có thể chạy khô trong 15 phút (sau 15
phút chạy khô, nó sẽ tự động dừng), Chạy khô sẽ gây ra tiếng ồn, cũng làm tăng
mài mòn cho trục và ống lót trục.
2: Sử dụng đường kính ống được khuyến nghị để kết nối đầu vào bơm, nếu bạn sử dụng đường kính nhỏ hơn
ống đầu vào bơm, Do áp suất âm trong bơm, không khí bên ngoài dễ dàng đi vào
bơm thông qua đường ống, nó sẽ làm giảm hiệu suất bơm và cũng là không khí
bong bóng gây hư hỏng cho bơm.
3: Nhìn từ hướng đầu vào bơm, cánh quạt quay theo chiều kim đồng hồ (xem mũi tên trên
cổng ra).
4: Bơm có thể được lắp đặt theo chiều dọc hoặc chiều ngang (xem hình 1) Khi được lắp đặt
theo chiều dọc, cổng ra phải hướng lên trên.
5: Để tránh chạy khô (không khí bị kẹt trong cánh quạt), cổng ra của bơm nước phải
theo chiều dọc hoặc ở phía trên của cánh quạt. (xem hình 1)
6: Ống kết nối phải được lắp đặt theo chiều dọc (hoặc không có khuỷu tay trong 20cm) để làm cho không khí
xả ra dễ dàng, ống xả không được sử dụng khuỷu tay nhỏ hơn 90 độ (xem hình 2).
7: Không thể sử dụng nước biển hoặc các chất ô nhiễm nặng khác với chất lỏng tạp chất hạt lớn làm chất lỏng
môi trường.
♦ Thông số nhiệt độ
Nhiệt độ chất lỏng trung bình: -40℃ đến +85℃ (-40°F đến +185°F)
Nhiệt độ môi trường làm việc: -40℃ đến +120℃ (-40°F đến +248°F)
Nhiệt độ bảo quản: -40℃ đến +70℃ (-40°F đến +158°F)
(lên đến 100℃, nhưng nó sẽ rút ngắn tuổi thọ)
♦ Áp suất hệ thống
-0,2 đến 2,5 bar (100℃ (212°F).
Tuổi thọ hơn 20.000 giờ dựa trên điện áp định mức và môi trường xung quanh 36℃ (86°F)
nhiệt độ.
♦ Phạm vi điện áp
Bơm nước 24V định mức, phạm vi hoạt động 18V - 32V
Mặc dù động cơ có thể được sử dụng trong phạm vi điện áp và nhiệt độ rộng, nhưng quá mức hoặc quá
điện áp và nhiệt độ thấp sẽ ảnh hưởng đến tuổi thọ của động cơ, bơm không thể
tiếp xúc với môi trường bức xạ nhiệt.
Chất lỏng trung bình: hỗn hợp chất lỏng (Nước có glycol dưới 60%)
♦ Thông số điện
|
Điện áp làm việc
(VDC)
|
Công suất định mức
(W)
|
Lưu lượng định mức
(L/H)
|
Kích thước
(mm)
|
Cân nặng
(g)
|
| 18-32v (24V) |
190W |
Q=6000L/H,
H≥4m
|
202*90*105 |
1700g |
Mẫu đầu nối và các đặc tính điện tương ứng (xem hình 3):
|
AMP282104
(Phích cắm phù hợp AMP282109-1
|
1 |
2 |
| +24VDC |
GND |
Kích thước dây được khuyến nghị là (Dựa trên sụt áp 3%)
| Độ dày dây |
Dây dài nhất đã sử dụng |
| |
24v |
|
1,5 mm²
|
16m |
|
2,5 mm²
|
25m |
|
3 mm²
|
31m |
|
4 mm²
|
40m |
* Chiều dài của dây có nghĩa là khoảng cách từ bơm đến pin
♦ Chú ý
1. Nhiệt độ môi trường làm việc: -40℃--120℃, nên cố gắng tránh gần ba yếu tố
hệ thống ống xả xúc tác, khí và động cơ trong quá trình lắp đặt, đảm bảo hoạt động
nhiệt độ môi trường.
2. Vị trí lắp đặt của bơm nước nên càng gần mực nước thấp càng tốt
để kéo dài tuổi thọ của bơm.
4. Vui lòng sử dụng bơm tránh xa môi trường bụi bặm, bụi có hại để giảm
tuổi thọ
5. Chú ý đến độ tinh khiết của nước, tránh bị kẹt và cánh quạt bị chặn để giảm
tuổi thọ của bơm
♦Thông số hiệu suất
Kích thước bên ngoài:
