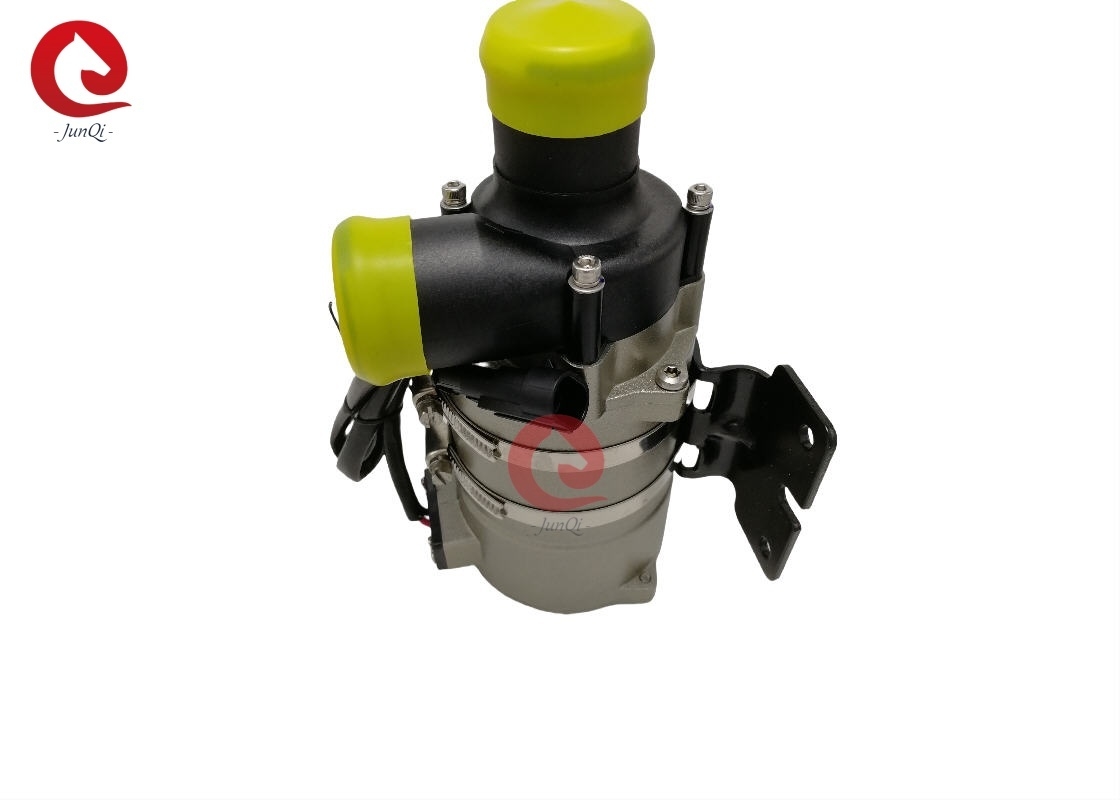

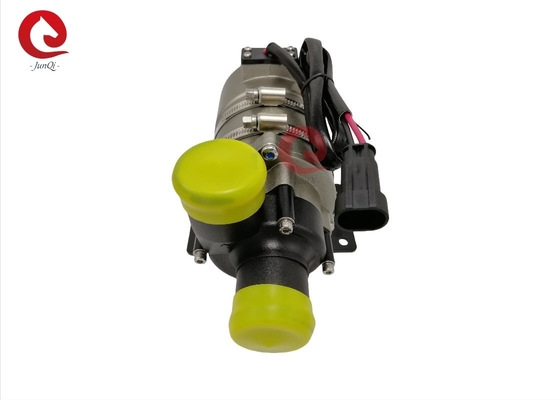

Máy bơm nước DC không chải OWP-6000KL67 SERIES
Tăng cường / lưu thông / tần số biến đổi / tiếng ồn thấp / máy bơm ly tâm
Phản hồi tín hiệu PWM
■ Ứng dụng
Được sử dụng rộng rãi trong xe buýt lai, xe hơi hành khách lai, xe điện, tàu hỏa, tàu và các phương tiện sưởi ấm khác và
hệ thống lưu thông làm mát.
■ Đặc điểm
◆ Máy bơm ly tâm
◆Truyền lực từ tính
◆Động cơ DC không chải hiệu suất cao, tiêu thụ năng lượng thấp, hiệu quả cao, tuổi thọ dài.
◆ Với nhiệt độ hoạt động rộng
◆PWM tín hiệu điều khiển tốc độ ((không cần thiết)
◆ Điểm phát ra tín hiệu chẩn đoán (không cần thiết)
◆Với điều khiển dòng chảy liên tục
◆Bảo vệ cực ngược
◆Bảo vệ chạy khô
◆Bảo vệ điện áp quá cao, hiện tại
◆Bảo vệ nhiệt độ quá cao, quá tải
■ Mô tả kỹ thuật (các bộ phận liên quan tiếp xúc với chất lỏng)
Khung đầu bơm: PPS+GF
Máy đẩy: PPS + GF
Khoang khiên: PPS + GF
Vỏ trục: vật liệu tổng hợp carborundum
Chân: thép không gỉ ((3CR14) chân
Bộ chứa nam châm: PPS nhựa đóng gói
Nhẫn niêm phong: EPDM
■ Thiết bị điều khiển (bao gồm cả động cơ)
Động cơ xoay: nam châm nhựa đóng gói PPS
Vít và hạt: SUS 304 thép không gỉ
Động cơ lái xe: động cơ không chải
Khung dây động cơ: PPA GF
Bộ máy bơm: Vỏ nhôm đúc nghiền với thổi cát và anodizing + lớp phủ bột PE.
Nắp: thép
Vòng đệm: thép không gỉ US 304
Không thấm nước dựa trên xếp hạng IP67 (en60529)
Mô hình đầu nối: AMP282104-1 (đối với AMP282109-1)
Chiều kính vòi: 40mm (1.5 inch) ■ Hướng dẫn lắp đặt
Máy bơm loạt OWP-6000KL là máy bơm ly tâm đòi hỏi phải được lấp đầy trước,
Máy bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo rằng động cơ luôn luôn
ngâm trong chất lỏng, hoặc được lấp đầy trước máy bơm trước khi bật điện.
1: Máy bơm không nên chạy khô, ngay cả khi nó có thể chạy khô trong 15 phút (sau khi 15 phút)
phút chạy khô, nó sẽ tự động dừng lại), chạy khô sẽ làm cho tiếng ồn, cũng tăng
mài mòn trục và tay áo trục.
2: Sử dụng đường ống đường kính được khuyến cáo kết nối ống vào bơm, nếu bạn sử dụng đường kính nhỏ hơn
ống bơm đầu vào, do áp suất âm trong máy bơm, không khí bên ngoài dễ dàng đi vào
bơm thông qua đường ống, nó sẽ làm cho việc giảm hiệu suất bơm, và cũng là không khí
bong bóng làm hỏng máy bơm.
3: Nhìn từ hướng đầu vào bơm, động cơ xoay theo chiều kim đồng hồ (xem mũi tên trên
cổng đầu ra).
4: Máy bơm có thể được lắp đặt theo chiều dọc hoặc theo chiều ngang (xem hình 1)
theo chiều dọc, cổng đầu ra nên hướng lên.
5Để tránh khô chạy (không khí bị mắc kẹt trong động cơ),cổng đầu ra của máy bơm nước nên
phải đứng thẳng đứng hoặc ở phía trên của bánh xoay (xem hình 1).
6: ống kết nối nên được lắp thẳng đứng (hoặc không khuỷu tay trong 20cm) để làm cho không khí
được xả dễ dàng, ống thoát không nên được sử dụng dưới 90 độ khuỷu tay (xem hình 2).
7: Không thể sử dụng nước biển hoặc ô nhiễm nặng khác với chất lỏng tạp chất hạt lớn như là chất lỏng
trung bình.
■ Parameter nhiệt độ
Nhiệt độ chất lỏng trung bình: -40 °C đến + 85 °C (-40 °F đến + 185 °F)
Nhiệt độ môi trường làm việc: -40°C đến +120°C (-40°F đến +248°F)
Nhiệt độ lưu trữ: -40°C đến +70°C (-40°F đến +158°F)
(lên đến 100 °C, nhưng nó sẽ rút ngắn tuổi thọ)
■ Áp lực hệ thống
-0,2 đến 2,5 bar (100 °C (212 °F).
Tuổi thọ hoạt động là hơn 20.000 giờ dựa trên điện áp định giá và 36 °C (85 °F) môi trường xung quanh
nhiệt độ.
■ Phạm vi điện áp
Máy bơm nước 24V, phạm vi hoạt động 18V - 32V
Mặc dù động cơ có thể được sử dụng trong một phạm vi điện áp và nhiệt độ rộng, nhưng quá cao hoặc quá
điện áp thấp và nhiệt độ sẽ ảnh hưởng đến tuổi thọ của động cơ, máy bơm không thể được
tiếp xúc với bức xạ nhiệt xung quanh.
Chất lỏng trung bình: hỗn hợp chất lỏng (Nước có hàm lượng glycol dưới 60%)
■ Các thông số điện
|
Điện áp hoạt động
(VDC)
|
Năng lượng định giá
(W)
|
Lưu lượng định giá
(L/H)
|
Kích thước
(mm)
|
Trọng lượng
(g)
|
| 18-32v (24V) |
190W |
Q=6000L/h,
H≥4m
|
202*90*105 |
1700g |
Mô hình đầu nối và các tính chất điện tương ứng (xem hình 3):
|
AMP282104
(Điều tương ứng với nút AMP282109-1
|
1 |
2 |
| +24VDC |
GND |
Kích thước dây được khuyến cáo là (Dựa trên 3% giảm điện áp)
| Độ dày dây |
Sợi dây dài nhất được sử dụng |
| |
24v |
|
1.5 mm2
|
16m |
|
2.5 mm2
|
25m |
|
3 mm2
|
31m |
|
4 mm2
|
40m |
* Chiều dài của dây có nghĩa là khoảng cách từ máy bơm đến pin
■ Chú ý
1. Nhiệt độ môi trường làm việc: -40°C - 120°C, nên cố gắng tránh gần ba yếu tố
hệ thống ống xả khí và động cơ trong quá trình lắp đặt, đảm bảo hoạt động
nhiệt độ môi trường.
2Vị trí lắp đặt của máy bơm nước nên càng gần càng tốt với nước thấp
mức, để kéo dài tuổi thọ của máy bơm.
4. Vui lòng sử dụng máy bơm xa môi trường bụi, bụi là có hại để giảm dịch vụ
cuộc sống
5. Chú ý đến độ tinh khiết của nước, tránh tắc nghẽn và đẩy-đóng để giảm
Tuổi thọ của máy bơm
■Parameter hiệu suất
Kích thước bên ngoài:
