Để Tạo Giá Trị Cho Khách Hàng. Chính trực và Win-Win.
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | junqi |
| Chứng nhận: | IS9001, TS16949,CE |
| Số mô hình: | OWP-BL93-301 |
| Số lượng đặt hàng tối thiểu: | 5 bộ |
|---|---|
| Giá bán: | Negotialbe |
| chi tiết đóng gói: | Thích hợp cho xuất khẩu |
| Thời gian giao hàng: | dựa trên đơn đặt hàng, |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây, paypal |
| Khả năng cung cấp: | 1000 bộ / tháng |
| Mô hình: | OWP-BL93-301 | Vật liệu: | hợp kim nhôm |
|---|---|---|---|
| Điện áp: | 24VDC | Sức mạnh: | 100w |
| tốc độ dòng chảy định mức: | 1800L/h, | Đầu tối đa: | 9m |
| Ứng dụng: | Xe buýt lai, xe điện | Sử dụng: | nước làm mát |
| Làm nổi bật: | Máy bơm nước điện cho xe 9M,máy bơm một chiều không chổi than 24VDC,máy bơm nước điện cho xe 24VDC |
||

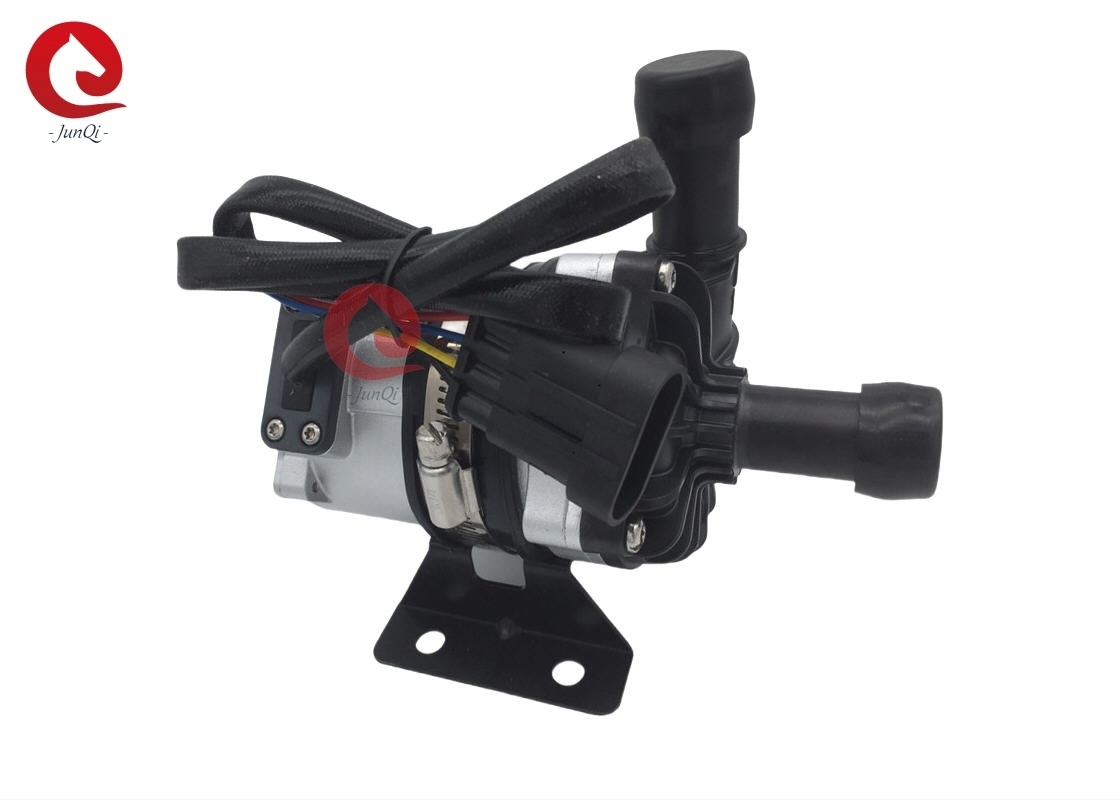

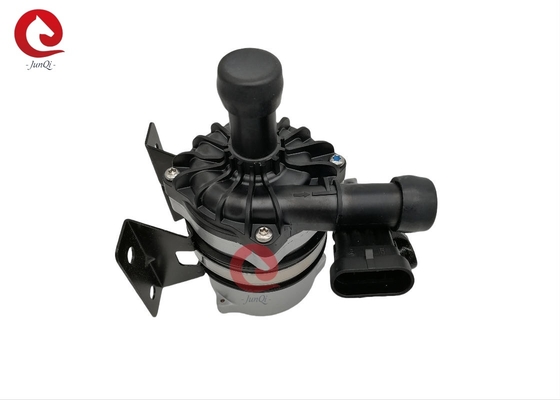

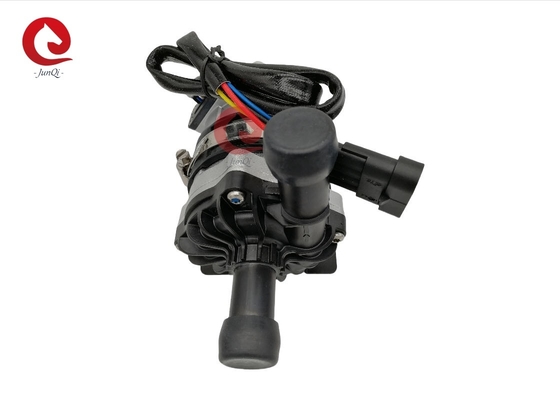

OWP-BL93-301 Bơm nước BLDC 100W với PWM kiểm soát và lỗi chẩn đoán bơm nước,bơm glycol,bơm nước BLDC
■ Ứng dụng
Được sử dụng rộng rãi trong xe buýt lai, xe hành khách lai, xe điện, tàu hỏa và tàu và hệ thống lưu thông sưởi ấm và làm mát khác.
■ Đặc điểm
◆ Chuyển tải lực từ (cấu trúc bơm lá chắn) Bơm ly tâm
◆Động cơ DC không chải hiệu suất cao, tiêu thụ năng lượng thấp, hiệu quả cao, tuổi thọ dài.
◆ Với nhiệt độ hoạt động rộng
◆PWM điều khiển tốc độ tín hiệu
◆Với điều khiển dòng chảy liên tục
◆Bảo vệ cực ngược
◆Bảo vệ chạy khô
◆Bảo vệ điện áp quá cao, hiện tại
◆Bảo vệ nhiệt độ quá cao, quá tải
■ Mô tả kỹ thuật (các bộ phận liên quan tiếp xúc với chất lỏng)
Khung đầu bơm: PPS+GF
Máy đẩy: PPS + GF
Khoang khiên: PPS + GF
Vỏ trục: Vật liệu tổng hợp nhựa cacbon
Chân: Chân thép không gỉ
Vỏ nam châm: nắp nhựa nylon
Nhẫn niêm phong: EPDM
■ Thiết bị điều khiển (bao gồm cả động cơ)
Điện nam châm lái xe: nam châm nhựa nylon
Vít và hạt: SUS 304 thép không gỉ
Động cơ lái xe: động cơ không chải
Khung dây động cơ: PPA GF
Bộ máy bơm: Vỏ nhôm đúc nghiền với xử lý xả cát và ngâm
Chốt: Thép có lớp phủ bột
Vòng đệm: thép không gỉ US 304 + Vòng cao su giảm bớt
Kiểm soát nước dựa trên xếp hạng IP68 (en60529)
Mô hình đầu nối: AMP282106-1 ((cùng nhau Plug AMP282088-1)
Chiều kính vòi:22.4mm (thang kính bên trong:16mm)
■Thông số kỹ thuật mô hình
OWP-BL93-301 (24VDC)
■Hướng dẫn lắp đặt
Máy bơm dòng OWP-BL93-300 là máy bơm ly tâm đòi hỏi phải được lấp đầy trước,
Máy bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo rằng động cơ luôn chìm trong chất lỏng, hoặc bơm được lấp đầy trước khi bật điện.
️
1: Máy bơm không nên chạy khô, mặc dù nó có thể chạy khô trong 30 giây (sau 30 giây chạy khô, nó sẽ tự động dừng lại), chạy khô sẽ gây ra tiếng ồn,cũng làm tăng sự mài mòn cho trục và tay áo trục.
2: Sử dụng đường ống đường kính khuyến cáo kết nối đầu vào máy bơm, nếu bạn sử dụng một ống ống ống ống thông đường kính nhỏ hơn, do áp suất âm trong máy bơm,không khí bên ngoài dễ dàng đi vào máy bơm thông qua đường ống, nó sẽ làm cho việc giảm hiệu suất máy bơm, và cũng bong bóng không khí làm hỏng máy bơm.
3: Như nhìn từ hướng đầu vào máy bơm, động cơ xoay theo chiều kim đồng hồ (xem mũi tên trên cổng đầu ra).
4: Máy bơm có thể được lắp đặt theo chiều dọc hoặc theo chiều ngang (xem hình 1) Khi lắp đặt theo chiều dọc, cổng đầu ra nên hướng lên.
5: Để tránh khô (không khí bị mắc kẹt trong bánh xoay),cổng đầu ra của máy bơm nước nên thẳng đứng hoặc ở phía trên của bánh xoay (xem hình 1).
6: ống kết nối nên được gắn thẳng đứng (hoặc không khuỷu tay trong 20cm) để làm cho không khí được giải phóng dễ dàng, ống thoát không nên được sử dụng dưới 90 độ
Khuỷu tay (xem hình 2).
7: Không thể sử dụng nước biển hoặc ô nhiễm nặng khác với chất lỏng tạp chất hạt lớn như môi trường lỏng.
Nhiệt độ tham số
Nhiệt độ chất lỏng trung bình: -40 °C đến + 85 °C (-40 °F đến + 185 °F)
Nhiệt độ môi trường làm việc: -40°C đến +85°C (-40°F đến +185°F) Độ ẩm ≤90%
Nhiệt độ lưu trữ: -40 °C đến +70 °C (-40 °F đến +158 °F) (lên đến 100 °C, nhưng nó sẽ rút ngắn tuổi thọ)
■Áp suất hệ thống
-0,2 đến 2,5 bar (100 °C (212 °F).
Tuổi thọ hoạt động là hơn 20.000 giờ dựa trên điện áp định số và nhiệt độ xung quanh 36 °C ((86 °F).
■Phạm vi điện áp
Máy bơm nước 12V, phạm vi hoạt động 9V - 16V
Máy bơm nước 24V, phạm vi hoạt động 18V - 30V
Mặc dù động cơ có thể được sử dụng trong một phạm vi điện áp và nhiệt độ rộng, nhưng điện áp và nhiệt độ quá cao hoặc quá thấp sẽ ảnh hưởng đến tuổi thọ của động cơ,máy bơm không thể tiếp xúc với bức xạ nhiệt xung quanh.
Chất lỏng trung bình: nước tinh khiết, hỗn hợp lỏng (Nước có hàm lượng glycol dưới 60%)
■Các thông số điện
|
Điện áp hoạt động (VDC) |
Sức mạnh định số (W) |
Dòng lượng (L/H) |
Kích thước (mm) |
Trọng lượng (g) |
|
18-30V ((24V) |
100W | Q=1800L/H H=9M | 148*90*132 | 1.12kg |
Mô hình đầu nối và các tính chất điện tương ứng (xem hình 3):
| AMP282106-1 | 1 (màu đen) | 2 (màu vàng) | 3 (Xanh) | 4 (màu đen) |
| (đối với Plug AMP282109-1) |
GND | Phản hồi lỗi | PWM | +24V |
■ký tự PWM
| Chu kỳ làm việc | Mô tả | Lưu ý: 1:PWM duty cycle metric error 2% 2: PWM điện áp:24VDC/12VDC ((tương tự như điện áp máy bơm) tần số:50-1000KHz 3: Phương pháp dừng PWM khuyến cáo:10% 4: Đề nghị 0% nhiệm vụ khi ngắt kết nối PWM |
| 0%≤ thuế≤10% | trạng thái dừng | |
| 11%≤ thuế≤55% | Tốc độ chạy tối thiểu | |
| 56%≤ thuế≤90% | Chế độ PWM (Phạm vi điều khiển tốc độ tuyến tính) |
|
| 91%≤ thuế≤100% | Tốc độ chạy tối đa |
■Chú ý
1. làm việc nhiệt độ môi trường xung quanh: -40°C -85°C, nên cố gắng tránh gần ba yếu tố xúc tác, hệ thống ống xả khí và động cơ trong quá trình lắp đặt, đảm bảo nhiệt độ môi trường làm việc.
2Vị trí lắp đặt của máy bơm nước nên càng gần mức nước thấp càng tốt, để kéo dài tuổi thọ của máy bơm.
4. Vui lòng sử dụng máy bơm xa môi trường bụi, bụi là có hại để giảm tuổi thọ
5. Chú ý đến độ tinh khiết của nước, tránh tắc nghẽn và động cơ bị chặn để giảm tuổi thọ của máy bơm
■Parameter hiệu suất
