Để Tạo Giá Trị Cho Khách Hàng. Chính trực và Win-Win.
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | junqi |
| Chứng nhận: | IS9001, TS16949,CE |
| Số mô hình: | OWP-BL93-301 |
| Số lượng đặt hàng tối thiểu: | 5 bộ |
|---|---|
| Giá bán: | Negotialbe |
| chi tiết đóng gói: | Thích hợp cho xuất khẩu |
| Thời gian giao hàng: | dựa trên đơn đặt hàng, |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây, paypal |
| Khả năng cung cấp: | 1000 bộ / tháng |
| Mô hình: | OWP-BL93-301 | Vật liệu: | hợp kim nhôm |
|---|---|---|---|
| Điện áp: | 24VDC | Sức mạnh: | 100w |
| tốc độ dòng chảy định mức: | 1800L/h, | Đầu tối đa: | 9m |
| Ứng dụng: | Xe buýt lai, xe điện | Sử dụng: | nước làm mát |
| Làm nổi bật: | Máy bơm nước động cơ DC không chổi than 24VDC,Máy bơm nước BLDC 100W,Máy bơm nước động cơ DC không chổi than 100W |
||

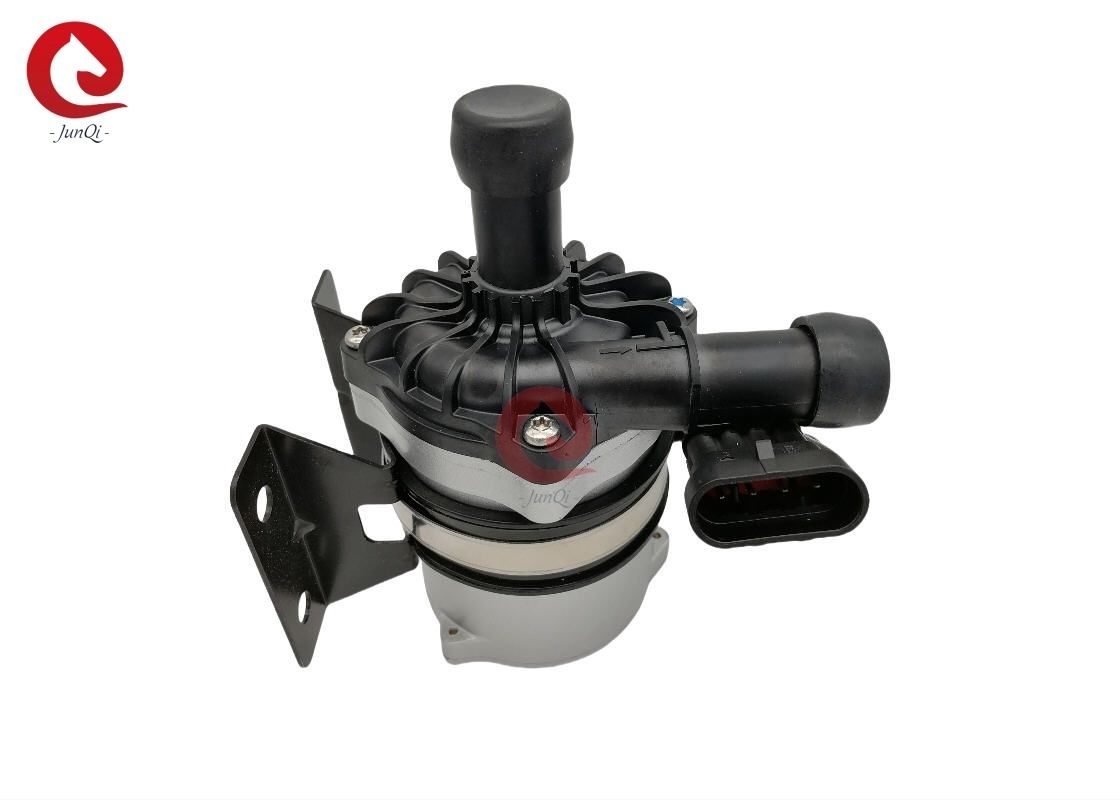

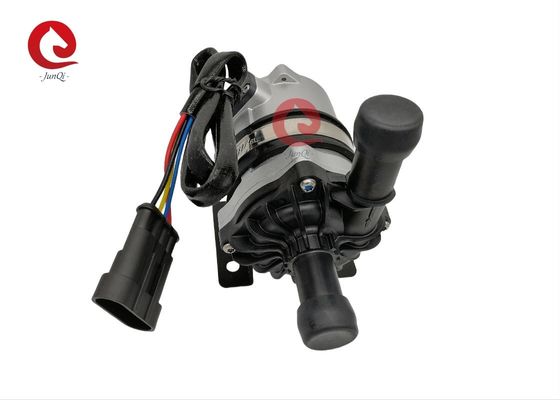

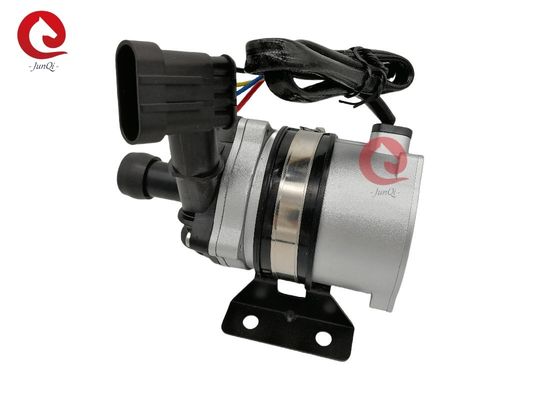

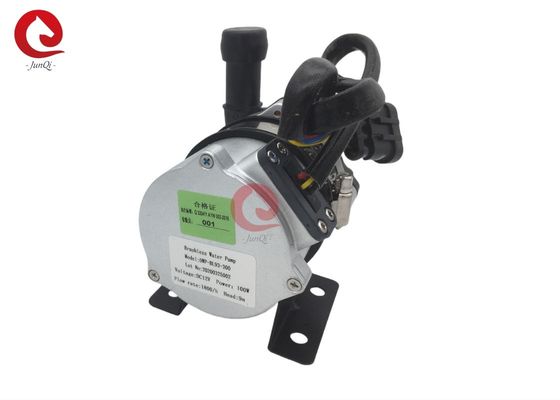

OWP-BL93-301 Bơm nước BLDC 100W với Điều khiển PWM và Chẩn đoán lỗi, bơm làm mát, bơm glycol, bơm nước bldc
■ Ứng dụng
Được sử dụng rộng rãi trong xe buýt hybrid, xe khách hybrid, xe điện, tàu hỏa và tàu thủy và các hệ thống tuần hoàn sưởi ấm và làm mát khác.
■ Tính năng
◆Truyền động lực từ (cấu trúc bơm kín) Bơm ly tâm
◆Động cơ DC không chổi than hiệu suất cao, tiêu thụ điện năng thấp, hiệu quả cao, tuổi thọ dài.
◆Với phạm vi nhiệt độ hoạt động rộng
◆Điều khiển tốc độ tín hiệu PWM
◆Với điều khiển lưu lượng không đổi
◆Bảo vệ phân cực ngược
◆Bảo vệ chạy khô
◆Quá áp, bảo vệ quá dòng
◆Quá tải, bảo vệ quá nhiệt
■ Mô tả kỹ thuật (các bộ phận liên quan tiếp xúc với chất lỏng)
Vỏ đầu bơm: PPS+GF
Cánh quạt: PPS+GF
Khoang kín: PPS+GF
Ống lót trục: Vật liệu composite nhựa carbon
Trục: Trục thép không gỉ
Vỏ nam châm: Bọc nhựa nylon
Vòng đệm: EPDM
■ Thiết bị truyền động (Bao gồm động cơ)
Điện từ truyền động: Nam châm bọc nhựa nylon
Vít và đai ốc: Thép không gỉ SUS 304
Động cơ truyền động: Động cơ không chổi than
Khung dây động cơ: PPA GF
Vỏ bơm: Vỏ nhôm đúc với xử lý phun cát và ngâm tẩm
Giá đỡ: Thép với lớp phủ bột
Vòng giá đỡ: Thép không gỉ US 304 + Vòng cao su giảm chấn
Chống thấm nước theo tiêu chuẩn IP68 (en60529)
Mẫu đầu nối: AMP282106-1 (Phích cắm phù hợp AMP282088-1)
Đường kính vòi phun: 22,4mm (đường kính trong: 16mm)
■ Thông số kỹ thuật mô hình
OWP-BL93-301 (24VDC)
■ Hướng dẫn lắp đặt
Bơm dòng OWP-BL93-300 là bơm ly tâm, cần được đổ đầy trước,
Bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo cánh quạt luôn ngập trong chất lỏng hoặc đổ đầy bơm trước khi bật nguồn.
1: Bơm không được chạy khô, mặc dù nó có thể chạy khô trong 30 giây (sau 30 giây chạy khô, nó sẽ tự động dừng), Chạy khô sẽ gây ra tiếng ồn, cũng làm tăng sự mài mòn cho trục và ống lót trục.
2: Sử dụng ống có đường kính được khuyến nghị để kết nối với cửa hút của bơm, nếu bạn sử dụng ống có đường kính nhỏ hơn cửa hút của bơm, Do áp suất âm trong bơm, không khí bên ngoài dễ dàng đi vào bơm qua đường ống, nó sẽ làm giảm hiệu suất của bơm và các bọt khí cũng gây hư hỏng cho bơm.
3: Nhìn từ hướng cửa hút của bơm, cánh quạt quay theo chiều kim đồng hồ (xem mũi tên trên cổng xả).
4: Bơm có thể được lắp đặt theo chiều dọc hoặc chiều ngang (xem hình 1) Khi lắp đặt theo chiều dọc, cổng xả phải hướng lên trên.
5: Để tránh chạy khô (không khí bị kẹt trong cánh quạt), cổng xả của bơm nước phải thẳng đứng hoặc ở phía trên của cánh quạt. (xem hình 1)
6: Ống kết nối phải được lắp đặt theo chiều dọc (hoặc không có khuỷu tay trong 20cm) để không khí dễ dàng thoát ra, ống xả không được sử dụng ít hơn 90 độ
Khuỷu tay (xem hình 2).
7: Không thể sử dụng nước biển hoặc các chất lỏng ô nhiễm nặng khác có tạp chất hạt lớn làm môi chất lỏng.
Nhiệt độ thông số
Nhiệt độ chất lỏng trung bình: -40℃ đến +85℃ (-40°F đến + 185°F)
Nhiệt độ môi trường làm việc: -40℃ đến +85℃ (-40°F đến +185°F) Độ ẩm ≤90%
Nhiệt độ bảo quản: -40℃ đến +70℃ (-40°F đến +158°F) (lên đến 100℃, nhưng nó sẽ rút ngắn tuổi thọ)
■ Áp suất hệ thống
-0,2 đến 2,5 bar (100℃ (212°F).
Tuổi thọ hơn 20.000 giờ dựa trên điện áp định mức và nhiệt độ môi trường 36℃(86°F).
■ Dải điện áp
Bơm nước 12V định mức, phạm vi hoạt động 9V - 16V
Bơm nước 24V định mức, phạm vi hoạt động 18V - 30V
Mặc dù động cơ có thể được sử dụng trong phạm vi điện áp và nhiệt độ rộng, nhưng điện áp và nhiệt độ quá cao hoặc quá thấp sẽ ảnh hưởng đến tuổi thọ của động cơ, bơm không được tiếp xúc với môi trường bức xạ nhiệt.
Chất lỏng trung bình: nước tinh khiết, hỗn hợp chất lỏng (Nước có glycol dưới 60%)
■ Thông số điện
|
Điện áp làm việc (VDC) |
Công suất định mức (W) |
Lưu lượng định mức (L/H) |
Kích thước (mm) |
Trọng lượng (g) |
|
18-30V(24V) |
100W | Q=1800L/H H=9M | 148*90*132 | 1.12KG |
Mẫu đầu nối và các đặc tính điện tương ứng (xem hình 3):
| AMP282106-1 | 1 (Đen) | 2 (Vàng) | 3 (Xanh lam) | 4 (Đen) |
| (Phích cắm phù hợp AMP282109-1) |
GND | Phản hồi lỗi | PWM | +24V |
■Đặc tính PWM
| Chu kỳ hoạt động | Mô tả | Ghi chú: 1: Lỗi đo chu kỳ hoạt động PWM 2% 2: Điện áp PWM: 24VDC/12VDC (giống như điện áp bơm) tần số: 50-1000KHz 3: Khuyến nghị chu kỳ dừng PWM: 10% 4: Khuyến nghị 0% chu kỳ hoạt động khi PWM ngắt kết nối |
| 0%≤chu kỳ≤10% | Trạng thái dừng | |
| 11%≤chu kỳ≤55% | Chạy tốc độ tối thiểu | |
| 56%≤chu kỳ≤90% | Chế độ PWM (Phạm vi điều khiển tốc độ tuyến tính) |
|
| 91%≤chu kỳ≤100% | Chạy tốc độ tối đa |
■ Lưu ý
1. Nhiệt độ môi trường làm việc: -40℃--85℃, nên cố gắng tránh gần hệ thống ống xả khí và xúc tác ba thành phần, động cơ trong quá trình lắp đặt, đảm bảo nhiệt độ môi trường làm việc.
2. Vị trí lắp đặt của bơm nước nên càng gần mực nước thấp càng tốt, để kéo dài tuổi thọ của bơm.
4. Vui lòng sử dụng bơm tránh xa môi trường bụi bặm, bụi có hại để giảm tuổi thọ
5. Chú ý đến độ tinh khiết của nước, tránh bị kẹt và cánh quạt bị chặn để giảm tuổi thọ của bơm
■ Thông số hiệu suất
