Phụ trợ làm mát Máy bơm nước động cơ DC không chổi than 24 12VDC 80W cho tuần hoàn sưởi ấm HEV EV

HEV hoặc máy bơm nước xe điện,bơm làm mát pin,bơm chất làm mát,bơm xe điện

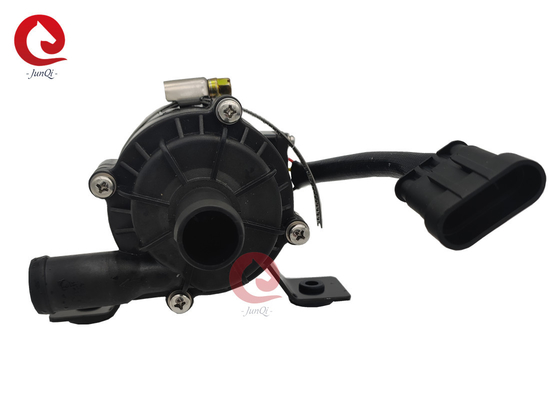

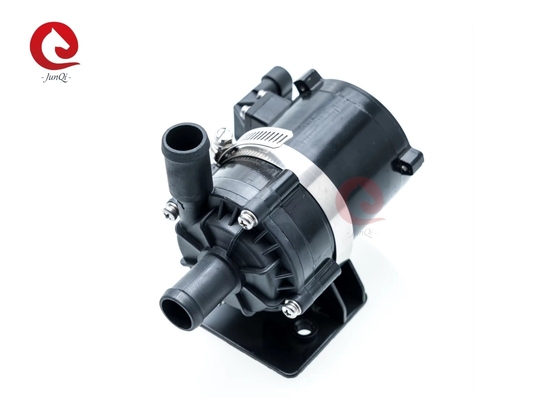

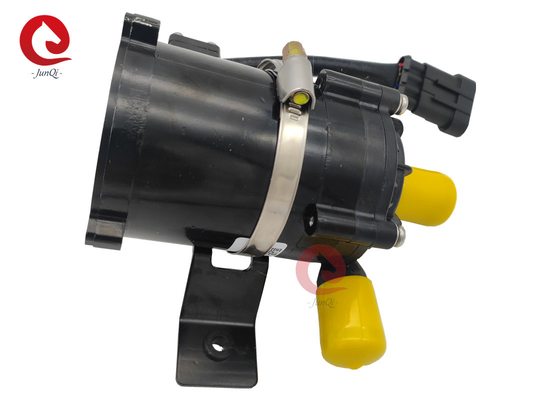

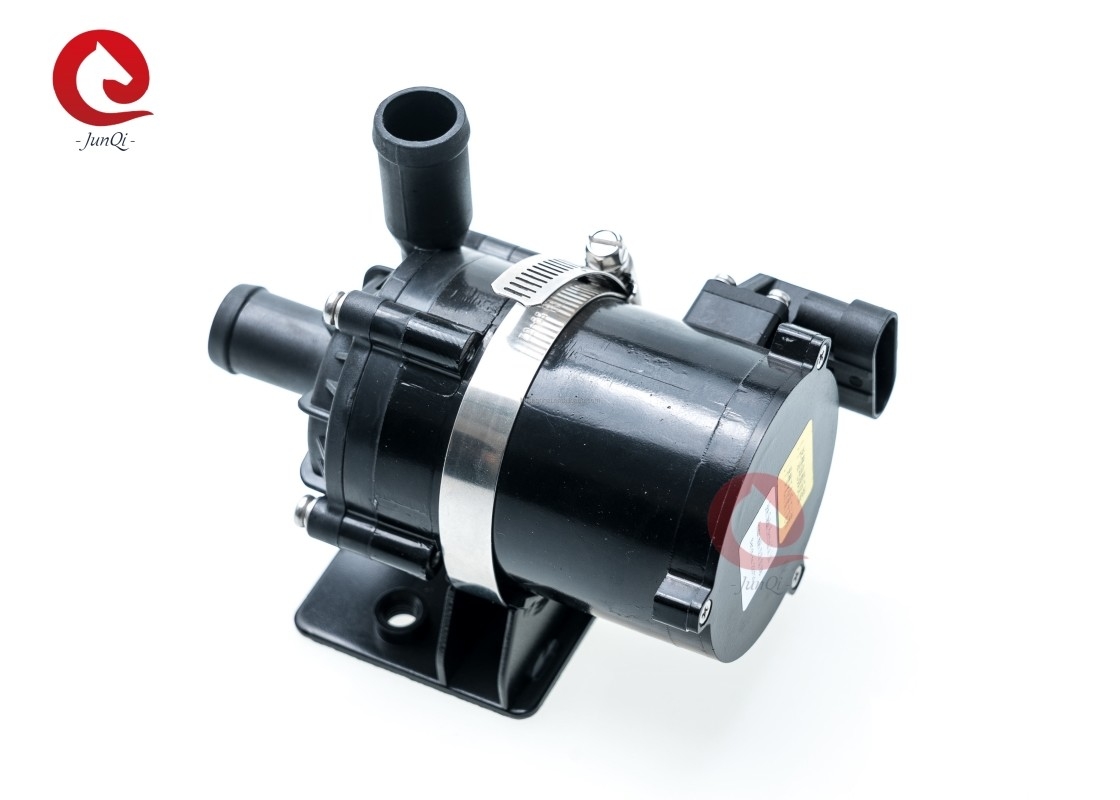

Máy bơm nước điện DKB80

Tăng cường / lưu thông / tần số biến đổi / tiếng ồn thấp / bơm chắn / điều khiển PWM / phản hồi tín hiệu

♣ Ứng dụng

Áp dụng cho HEV ((Hybrid Electric Vehicle),EV ((Electric Vehicles), tàu hỏa, tàu và các hệ thống lưu thông sưởi và làm mát khác.

1Động cơ xe điện lai (HEV), xe điện tầm xa (EREV) động cơ và chu kỳ làm mát hệ thống điều khiển.

2. xe buýt nhỏ điện hoàn toàn động cơ và hệ thống điều khiển chu kỳ làm mát, pin hỗ trợ sưởi ấm và chu kỳ làm mát.

3. Chu kỳ làm mát turbocharger.

4. chu kỳ làm mát nước động cơ.

5. 12KW chu kỳ nước sưởi ấm trước.

6. Sử dụng hệ thống làm mát khác.

♣ Đặc điểm

* Bơm ly tâm một giai đoạn

* Chuyển tải lực từ (cấu trúc bơm lá chắn)

* Động cơ DC không chải hiệu suất cao, tiêu thụ năng lượng thấp, hiệu quả cao, tuổi thọ dài.

* Với nhiệt độ hoạt động rộng

* Kiểm soát tốc độ tín hiệu PWM (phản hồi tín hiệu PG tùy chọn)

* Với điều khiển dòng chảy liên tục

* Bảo vệ cực ngược

* Bảo vệ chạy khô

* Bảo vệ điện áp quá cao, bảo vệ điện

* Tải quá tải, bảo vệ nhiệt độ quá cao

* Các thành phần điện tử loại ô tô

♣ Mô tả kỹ thuật (các bộ phận tiếp xúc với chất lỏng)

Khung đầu bơm: PPS+GF

Máy đẩy: PPS + GF

Khoang khiên: PPS + GF

Xương xích: Vật liệu tổng hợp nhựa cacbon + máy rửa gốm zirconia

Chân: Chân thép không gỉ rỗng

Rotor: nhựa nhựa nhựa nhựa nhựa

Nhẫn niêm phong: EPDM

♣ Thiết bị lái xe (bao gồm cả động cơ)

Điện nam châm lái: nén nam châm + nhựa nylon

Vít và hạt: SUS 304 thép không gỉ

Động cơ lái xe: động cơ không chải

Khung dây động cơ: PPA + GF (màu trắng)

Bộ chứa máy bơm: hợp kim nhôm

Nắp: SUS 304 thép không gỉ

Vòng đệm: thép không gỉ US 304 + Vòng cao su giảm bớt

Không thấm nước dựa trên xếp hạng IP67 (en60529)

Kết nối: 3 pin hoặc 4 pin (với phản hồi tín hiệu PG)

Chiều kính vòi:22.6mm (thang kính bên trong:16mm)

♣ Thông số kỹ thuật mô hình

DKB80-12A ((SR/PG)

DKB80-24A ((SR/PG)

Với hậu tố mô hình khoan gắn: SR (ví dụ:DKB80-12ASR)

Với PG tín hiệu phản hồi pin mô hình hậu tố:PG (ví dụ:DKB80-12APG)

♣ Hướng dẫn gắn

Máy bơm dòng DKB80 là máy bơm ly tâm đòi hỏi phải được lấp đầy trước,

Máy bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo rằng động cơ luôn chìm trong chất lỏng, hoặc bơm được lấp đầy trước khi bật điện.

1: Máy bơm không nên chạy khô, mặc dù nó có thể chạy khô trong 30 giây (sau 30 giây chạy khô, nó sẽ tự động dừng lại), chạy khô sẽ gây ra tiếng ồn,cũng làm tăng sự mài mòn cho trục và tay áo trục.

2: Sử dụng đường ống đường kính khuyến cáo kết nối đầu vào máy bơm, nếu bạn sử dụng một ống ống ống ống thông đường kính nhỏ hơn, do áp suất âm trong máy bơm,không khí bên ngoài dễ dàng đi vào máy bơm thông qua đường ống, nó sẽ làm cho việc giảm hiệu suất máy bơm, và cũng bong bóng không khí làm hỏng máy bơm.

3: Như nhìn từ hướng đầu vào máy bơm, động cơ xoay theo chiều kim đồng hồ (xem mũi tên trên cổng đầu ra).

4: Máy bơm có thể được lắp đặt theo chiều dọc hoặc theo chiều ngang (xem hình 1) Khi lắp đặt theo chiều dọc, cổng đầu ra nên hướng lên.

5: Để tránh khô (không khí bị mắc kẹt trong bánh xoay),cổng đầu ra của máy bơm nước nên thẳng đứng hoặc ở phía trên của bánh xoay (xem hình 1).

6: ống kết nối nên được gắn thẳng đứng (hoặc không khuỷu tay trong 20cm) để làm cho không khí được giải phóng dễ dàng, ống thoát không nên được sử dụng dưới 90 độ

Khuỷu tay (xem hình 2).

7: Không sử dụng nước biển hoặc ô nhiễm nặng khác với chất lỏng tạp chất hạt lớn như môi trường lỏng.

♣ Parameter nhiệt độ

Nhiệt độ chất lỏng trung bình: -40°C đến +120°C (-40°F đến + 248°F)

Nhiệt độ môi trường làm việc: -40°C đến +100°C (-40°F đến +212°F)

Nhiệt độ lưu trữ: -40°C đến +70°C (-40°F đến +158°F)

(lên đến 100 °C, nhưng nó sẽ rút ngắn tuổi thọ)

♣ Áp suất hệ thống

-0,2 đến 2,5 bar (100 °C (212 °F).

Tuổi thọ hoạt động là hơn 20.000 giờ dựa trên điện áp định số và nhiệt độ xung quanh 36 °C ((86 °F).

♣ Phạm vi điện áp

Máy bơm nước 12V, phạm vi hoạt động 9V - 16V

Máy bơm nước 24V, phạm vi hoạt động 18V - 30V

Mặc dù động cơ có thể được sử dụng trong một phạm vi điện áp và nhiệt độ rộng, nhưng điện áp và nhiệt độ quá cao hoặc quá thấp sẽ ảnh hưởng đến tuổi thọ của động cơ,máy bơm không thể tiếp xúc với bức xạ nhiệt xung quanh.

Chất lỏng trung bình: nước tinh khiết, hỗn hợp lỏng (Nước có hàm lượng glycol dưới 60%)

♣ Các thông số điện

♣Mô hình đầu nối và chân

♣ Chú ý

1- Nhiệt độ môi trường làm việc: -40°C-120°C, nên cố gắng tránh gần ba yếu tố xúc tác, hệ thống ống xả khí và động cơ trong quá trình lắp đặt,đảm bảo nhiệt độ môi trường làm việc.

2Vị trí lắp đặt của máy bơm nước nên càng gần mức nước thấp càng tốt, để kéo dài tuổi thọ của máy bơm.

3Để giảm khả năng chống nước, nên càng nhiều càng tốt để giảm số khuỷu tay trong đường ống trong hệ thống, đảm bảo không có bất kỳ khuỷu tay trong vòng 20 cm từ máy bơm.

4. Vui lòng sử dụng máy bơm xa môi trường bụi, bụi là có hại để giảm tuổi thọ

5. Chú ý đến độ tinh khiết của nước, tránh tắc nghẽn và đẩy-đóng để giảm tuổi thọ của máy bơm.

♣ Biểu đồ đường cong

♣Kích thước tổng thể
