| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | junqi |
| Chứng nhận: | IS9001, TS16949,CE |
| Số mô hình: | JP-BL43-408T |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Negotialbe |
| chi tiết đóng gói: | Thích hợp cho xuất khẩu |
| Thời gian giao hàng: | dựa trên đơn đặt hàng, |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây, paypal |
| Khả năng cung cấp: | 1000 bộ / tháng |
| Mô hình: | JP-BL43-408T | Vật liệu: | PPS+GF, không gỉ |
|---|---|---|---|
| Điện áp: | 24VDC ( 18V-32VDC) | Sức mạnh: | 240W |
| tốc độ dòng chảy định mức: | 2400L/giờ | đầu: | 17m |
| Ứng dụng: | Xe buýt lai, xe điện | ||
| Làm nổi bật: | Máy bơm nước động cơ DC không chổi than DC24V,Máy bơm nước động cơ DC24V bldc,Máy bơm nước động cơ DC không chổi than 240W |
||

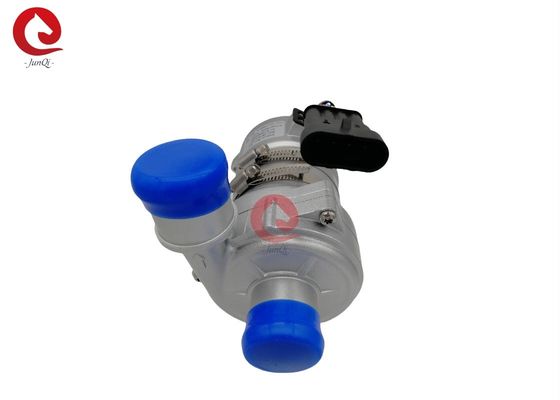

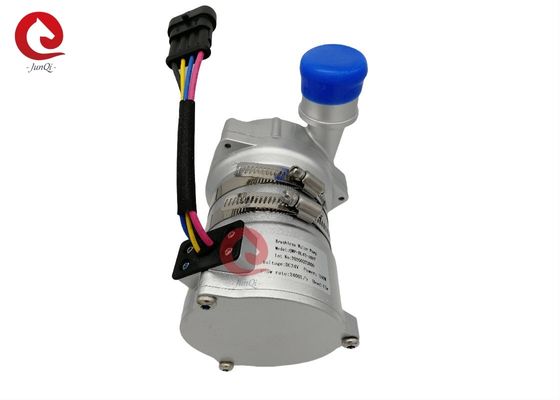

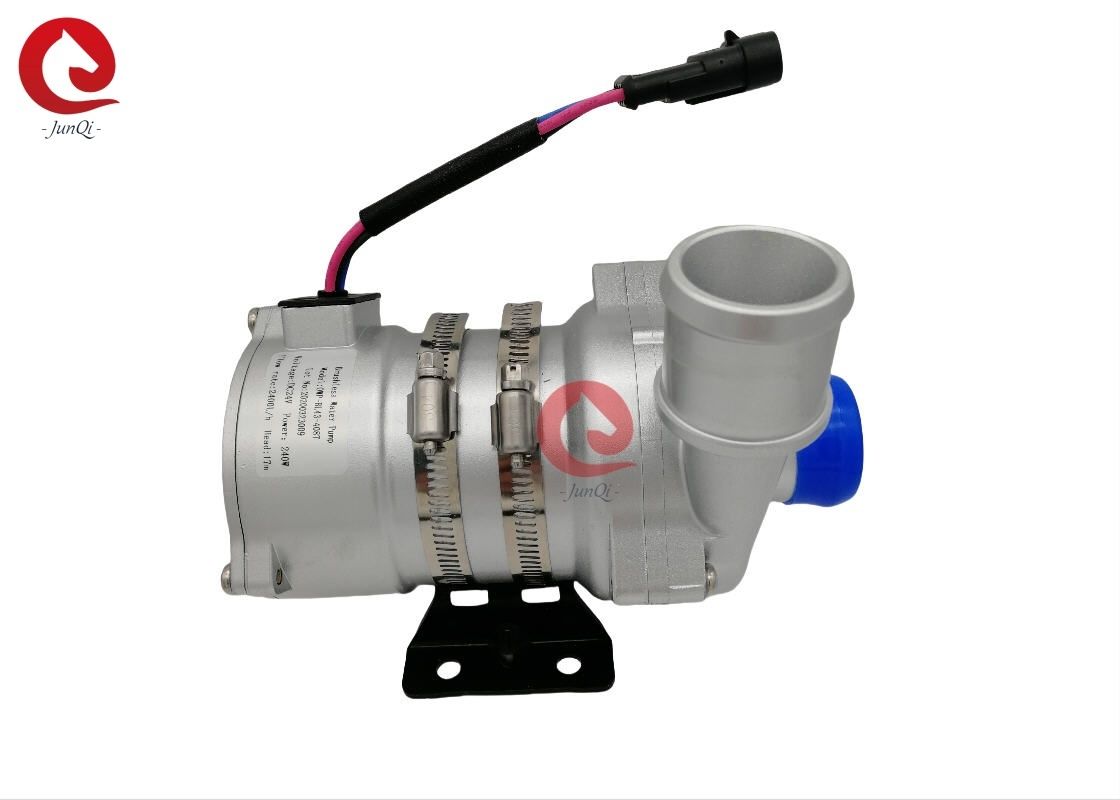

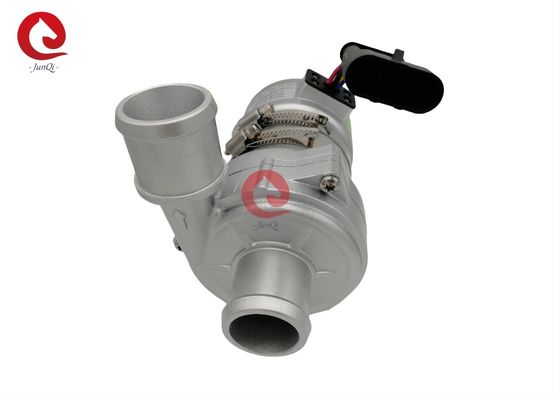

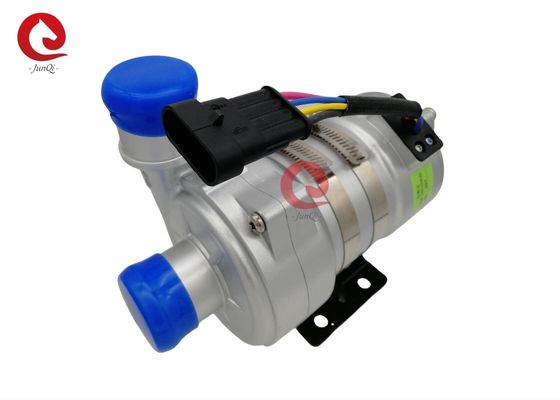

Bơm nước điện không chổi than DC 24 V 240W cho xe ô tô cho xe buýt BEV / xe PHEV tuần hoàn chất làm mát với PWM
Bơm tăng áp/tuần hoàn/Biến tần/Tiếng ồn thấp/bơm ly tâm
Điều khiển PWM/Chẩn đoán lỗi
■ Ứng dụng
Được sử dụng rộng rãi trong xe buýt hybrid, xe chở khách hybrid, xe điện, tàu hỏa, tàu thủy và các hệ thống tuần hoàn sưởi và làm mát khác.
■ Mô tả kỹ thuật (các bộ phận liên quan tiếp xúc với chất lỏng)
Vỏ đầu bơm: Hợp kim nhôm đúc
Cánh quạt: PPS+GF
Khoang chắn: PPS+GF
Ống lót trục: Vật liệu composite carborundum
Trục: Trục thép không gỉ (3CR14)
Vỏ nam châm: Đóng gói nhựa PPS
Vòng đệm: EPDM
EMC: Cấp 3
Độ ồn:≤61dB
■ Thiết bị truyền động (Bao gồm động cơ)
Rotor truyền động: Nam châm được đóng gói bằng nhựa PPS
Vít và đai ốc: Thép không gỉ SUS 304
Động cơ truyền động: Động cơ DC không chổi than
Khung dây động cơ: PPA GF
Vỏ bơm: Vỏ nhôm đúc với phun cát và mạ anodizing + lớp phủ bột PE.
Giá đỡ: Thép
Vòng giá đỡ: Thép không gỉ US 304
Chống thấm nước dựa trên xếp hạng IP68 (en60529)
Mẫu đầu nối: AMP282106-1 (Phích cắm phù hợp AMP282088-1)
Đường kính vòi phun: 38mm (1,5 inch)
■ Hướng dẫn lắp đặt
Bơm dòng JP-BL43-408T là bơm ly tâm cần được đổ đầy trước,
Bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo cánh quạt luôn ngập trong chất lỏng hoặc đổ đầy bơm trước khi bật nguồn.
1: Bơm không được chạy khô, mặc dù nó có thể chạy khô trong 15 phút (sau 15 phút chạy khô, nó sẽ tự động dừng), Chạy khô sẽ gây ra tiếng ồn, đồng thời làm tăng sự mài mòn cho trục và ống lót trục.
2: Sử dụng đường kính ống được khuyến nghị để kết nối với đầu vào của bơm, nếu bạn sử dụng ống có đường kính nhỏ hơn đầu vào của bơm, Do áp suất âm trong bơm, không khí bên ngoài dễ dàng đi vào bơm qua đường ống, nó sẽ làm giảm hiệu suất của bơm và các bọt khí cũng gây hư hỏng cho bơm.
3: Nhìn từ hướng đầu vào của bơm, cánh quạt quay theo chiều kim đồng hồ (xem mũi tên trên cổng xả).
4: Bơm có thể được lắp đặt theo chiều dọc hoặc chiều ngang (xem hình 1) Khi lắp đặt theo chiều dọc, cổng xả phải hướng lên trên.
5: Để tránh chạy khô (không khí bị kẹt trong cánh quạt), cổng xả của bơm nước phải theo chiều dọc hoặc ở phía trên của cánh quạt. (xem hình 1)
6: Ống kết nối phải được lắp đặt theo chiều dọc (hoặc không có khuỷu tay trong 20cm) để không khí dễ dàng thoát ra, ống xả không được sử dụng khuỷu tay nhỏ hơn 90 độ (xem hình 2).
7: Không thể sử dụng nước biển hoặc các chất ô nhiễm nặng khác với chất lỏng tạp chất hạt lớn làm môi chất lỏng.
■ Nhiệt độ tham số
Nhiệt độ chất lỏng trung bình: -40℃ đến +85℃ (-40°F đến + 185°F)
Nhiệt độ môi trường làm việc: -40℃ đến +120℃ (-40°F đến +248°F)
Nhiệt độ bảo quản: -40℃ đến +70℃ (-40°F đến +158°F)
(lên đến 100 ℃, nhưng nó sẽ rút ngắn tuổi thọ)
■ Áp suất hệ thống
-0,2 đến 2,5 bar (100℃ (212°F).
Tuổi thọ hơn 20.000 giờ dựa trên điện áp định mức và nhiệt độ môi trường 36℃(86°F).
■ Dải điện áp
Bơm nước 24V định mức, dải hoạt động 18V - 32V
Mặc dù động cơ có thể được sử dụng trong phạm vi điện áp và nhiệt độ rộng, nhưng điện áp và nhiệt độ quá cao hoặc quá thấp sẽ ảnh hưởng đến tuổi thọ của động cơ, bơm không được tiếp xúc với môi trường bức xạ nhiệt.
Chất lỏng trung bình: hỗn hợp chất lỏng (Nước có glycol dưới 60%)
■ Thông số điện
|
Điện áp làm việc (VDC) |
Công suất định mức (W) |
Lưu lượng định mức (L/H) |
Kích thước (mm) |
Trọng lượng (g) |
| 18V-32V(24V) | 240W | Q=2400L/H, H=17m | 185*90*155 | 2200g |
Mẫu đầu nối và các đặc tính điện tương ứng (xem hình 3):
| AMP282106-1 | 1( Đen) | 2( Vàng) | 3(Xanh lam) | 4(Đỏ) |
| (Phích cắm phù hợp AMP282088-1) | GND | Phản hồi lỗi | PWM | +24V |
■Đặc tính PWM
| Chu kỳ nhiệm vụ | Sự miêu tả | Ghi chú: 1: Lỗi đo chu kỳ nhiệm vụ PWM ±2% 2: Điện áp PWM: 24VDC, tần số: 1 KHz 3: Tần số PWM được khuyến nghị: 500Hz 4: Khuyến nghị 0% nhiệm vụ khi PWM ngắt kết nối |
| 0%≤duty≤15% | Chế độ PWM (dừng) | |
| 15%≤duty≤20% | Chế độ PWM (Tốc độ tối thiểu) | |
| 20%≤duty≤80% | Chế độ PWM (Phạm vi điều khiển tốc độ tuyến tính) | |
| 80%≤duty≤100% | Chế độ PWM (giới hạn tốc độ tối đa) |
| Đường kính dây | Dây được sử dụng dài nhất* |
| 24V | |
| 1,5 mm² | 16m |
| 2,5 mm² | 25m |
| 3 mm² | 31m |
| 4 mm² | 40m |
Kích thước dây được khuyến nghị là (Dựa trên độ sụt áp 3%)
* Chiều dài của dây có nghĩa là khoảng cách từ bơm đến pin
■ Chú ý
1. Nhiệt độ môi trường làm việc: -40℃--120℃, nên cố gắng tránh gần hệ thống ống xả khí thải ba thành phần xúc tác và động cơ trong quá trình lắp đặt, đảm bảo nhiệt độ môi trường làm việc.
2. Vị trí lắp đặt của bơm nước nên càng gần mực nước thấp càng tốt, để kéo dài tuổi thọ của bơm.
4. Vui lòng sử dụng bơm tránh xa môi trường bụi bặm, bụi có hại để giảm tuổi thọ
5. Chú ý đến độ tinh khiết của nước, tránh bị kẹt và cánh quạt bị chặn để giảm tuổi thọ của bơm
■ Thông số hiệu suất
■Kích thước bên ngoài
