Để Tạo Giá Trị Cho Khách Hàng. Chính trực và Win-Win.
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | JEUNKEI |
| Chứng nhận: | ISO9001,CE |
| Số mô hình: | OWB7040AL-24V |
| Số lượng đặt hàng tối thiểu: | 5 cái (mẫu có sẵn) |
|---|---|
| Giá bán: | USD30-USD40/PC |
| chi tiết đóng gói: | bộ xuất khẩu |
| Thời gian giao hàng: | phụ thuộc vào số lượng đặt hàng / Thương lượng |
| Điều khoản thanh toán: | T / T,, Western Union, Paypal |
| Khả năng cung cấp: | 1000 chiếc mỗi tháng |

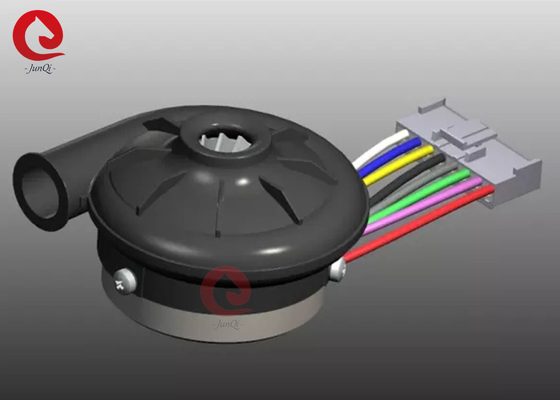

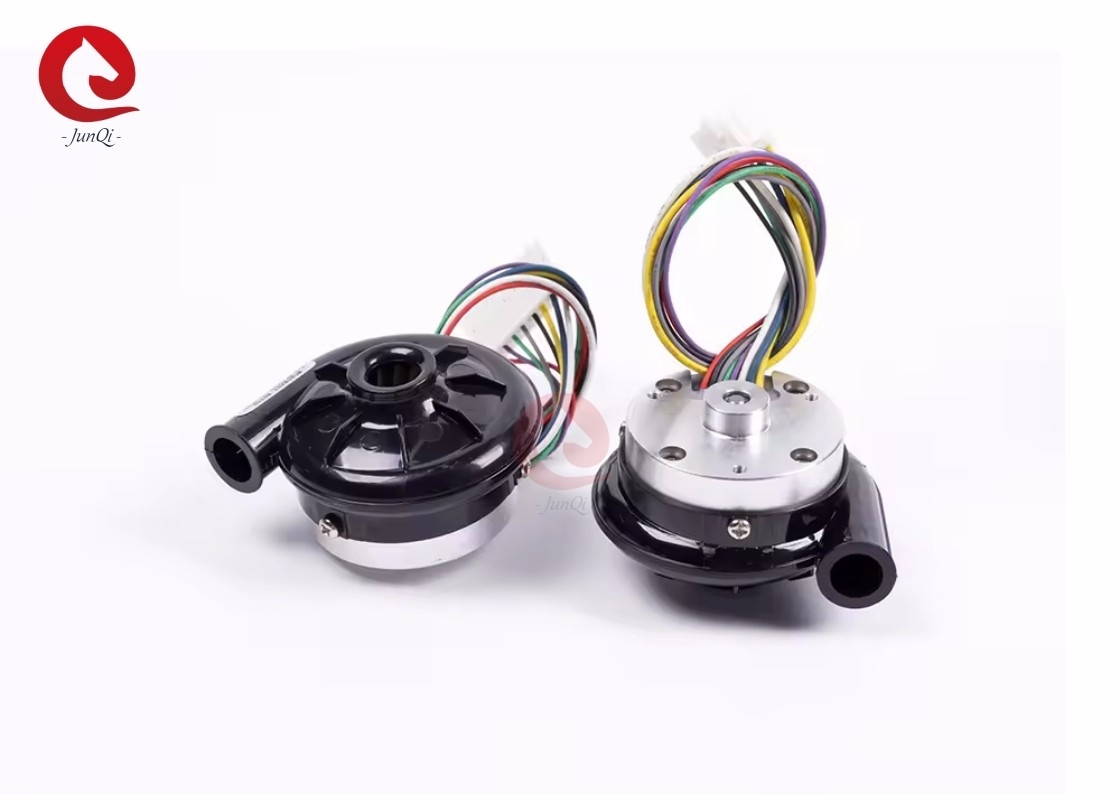

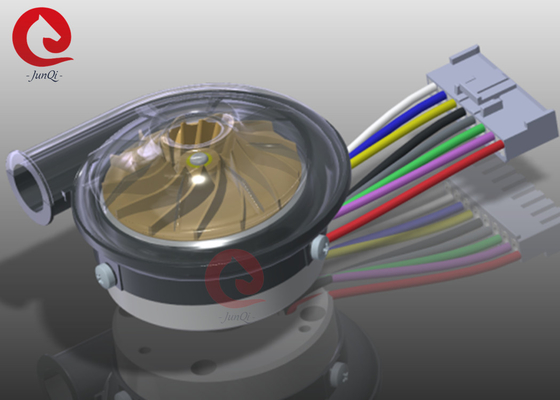

| Nambe: | Quạt thổi cầm tay | Mô hình NO.: | OWB7040AL-24V |
|---|---|---|---|
| Điện áp: | 24VDC | Tốc độ: | 37000 vòng/phút (Mở cửa xả) |
| Hiện tại: | 2.8A | luồng không khí: | 21m³/giờ |
| cuộc sống hoạt động: | 15000 giờ | Bảo hành: | 12 tháng |
| Trọng lượng: | 80g | Trình điều khiển phù hợp: | BLDC2403 |
| Làm nổi bật: | Ventilator làm mát không chải 24VDC,Máy thổi không chải 24v 37000rpm,Máy thổi không chải 24v tốc độ cao |
||
Các thông số sản phẩm:
| Mô hình | OWB7040AL-24V |
| Điện áp | 24VDC |
| Cửa ngõ mở | |
| Tốc độ | 37000 vòng/phút |
| Hiện tại | 2.8A |
| Dòng không khí | 21m3/h |
| Cửa ngắt kín | |
| Tốc độ | 41000rpm |
| Hiện tại | 1.7A |
| Áp suất không khí | 6.0Kpa |
| ồn | 73dBA |
| Cặp cột động cơ | 1 |
| Chống từ giai đoạn này sang giai đoạn khác | 1.6 Ohm |
| Tích ứng từ giai đoạn sang giai đoạn | 0.5 ~ 0.6mH |
Đường cong hiệu suất:
Kích thước cơ khí:
Ứng dụng:
1: Đệm khí đệm
2: Cung điện thông minh
3: Điện-Động Phlegm-Sucker
4: Hệ thống thông gió trung tâm
5: Máy lọc không khí
6: Máy sấy tay
7: Máy bong bóng không khí
8: Thiết bị thông gió
9: Máy hút bụi
10: máy thở
11: bơm khí
12: Thiết bị làm mát

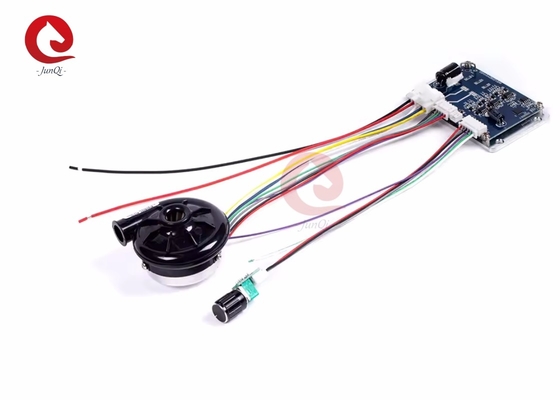

Bảng lái xe được ghép:
Thông số kỹ thuật:
| Mô hình | BLDC2403 |
| Điện áp định số | 24VDC |
| Phạm vi điện áp | 9 ~ 29VDC |
| Max.Continuous hiện tại | 3A |
| Max.Peak Current | 6A |
| góc hiệu ứng Hall | 60° |
| Trọng lượng | 30g |
Đầu vào nguồn điện:
| Mã PIN | |
| Vcc | +24VDC |
| GND | GND |
Đừng đảo ngược kết nối của Vcc và GND, nếu không PCB sẽ bị hỏng
Kết nối động cơ:
| Mã PIN | |
| W | Giai đoạn động cơ W |
| V | Giai đoạn động cơ V |
| U | Giai đoạn động cơ U |
| GND | GND |
| Hw | Phòng W |
| Hv | Phòng V |
| Hu | Phòng U |
| 5V | Điện áp cung cấp cho Hall |
Kết nối điều khiển:
| PG | Điểm phát ra xung tốc độ |
| FR | Cao hoặc không kết nối = CCW, thấp hoặc kết nối với GND = CW |
| Lưu ý: | Cao hoặc không kết nối = Đi, thấp hoặc kết nối với GND = Dừng |
| GND | GND |
| VSR | Điện áp đầu vào 0-5VDC để thay đổi tốc độ động cơ |
| 5V |
Sơ vẽ bảng lái xe:
