| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Junqi |
| Chứng nhận: | ISO9001 |
| Số mô hình: | JYQD_V7.3b |
| Số lượng đặt hàng tối thiểu: | 2 chiếc (có sẵn mẫu) |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | bộ xuất khẩu |
| Thời gian giao hàng: | phụ thuộc vào số lượng đặt hàng / Thương lượng |
| Điều khoản thanh toán: | T/T, , PayPal |
| Khả năng cung cấp: | 10000 CÁI mỗi tháng |
| Loại: | Bảng điều khiển DC không chổi than | điện áp làm việc: | 7 ~ 48VDC |
|---|---|---|---|
| Loại động cơ: | Động cơ DC không chải 3 pha | Dòng điện liên tục: | 8A |
| Nhiệt độ hoạt động: | -20℃~85℃ | Kiểm soát tốc độ PWM: | Vâng |
| Làm nổi bật: | Bộ điều chỉnh cửa sổ điện bằng tay,Bộ điều chỉnh cửa sổ điện cho người lái xe tải F2000,81626406058 Bộ điều chỉnh cửa sổ bằng tay |
||

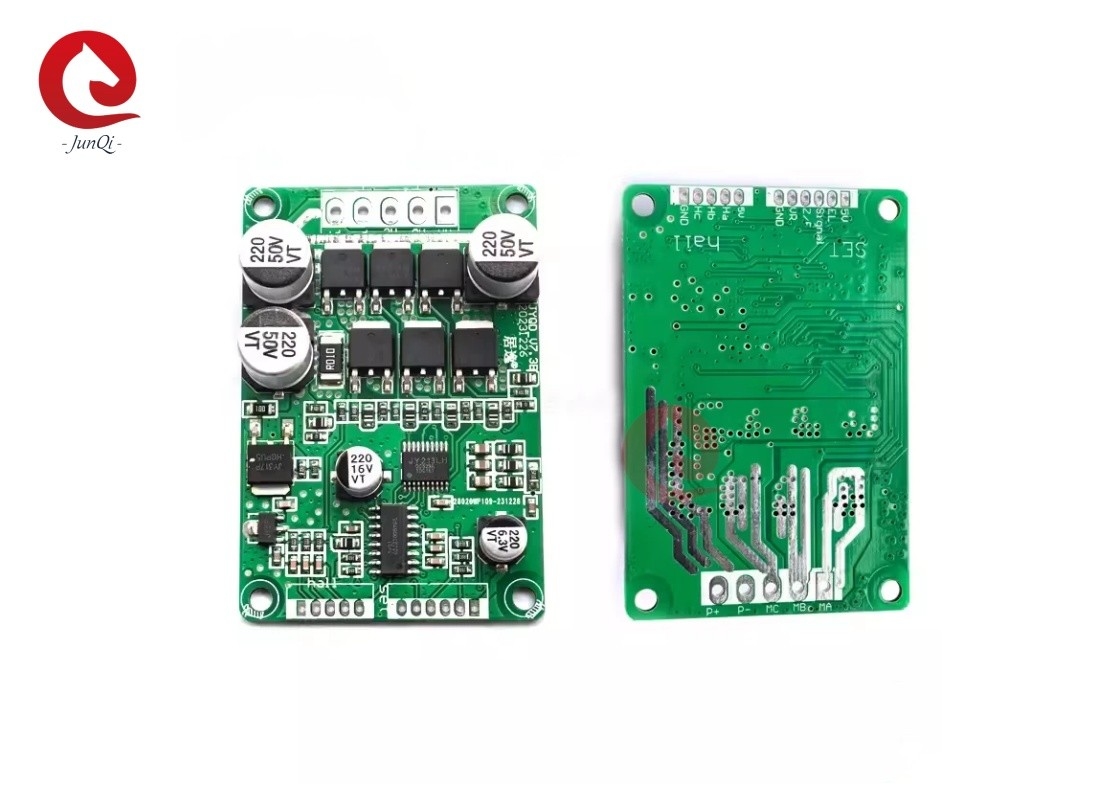

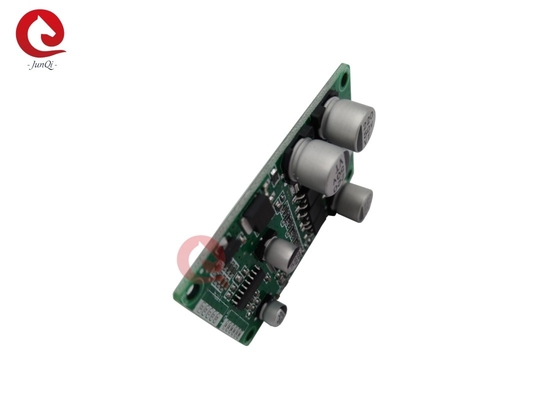

Điện áp hoạt động phạm vi rộng 7 ~ 48VDC Max 10A Bảng truyền động DC không chải JYQD_V7.3B Cho động cơ BLDC 3 pha với cảm biến Hall
Mô tả sản phẩm:
| Mô hình | Nhiệt độ hoạt động |
Làm việc Điện áp |
Max. Hiện tại |
Tôi tin. |
Tốc độ PWM Điều khiển ((1-20KHz) |
Năng lượng tương tự Điều chỉnh tốc độ |
Tốc độ xung đầu ra tín hiệu |
| JYQD_V7.3B | -20~85°C | 7~48VDC | 10A | 8A |
0~100% Chu kỳ làm việc |
0 ~ 5V | Vâng. |
Ghi chú về ứng dụng:
1Xác nhận rằng các thông số điện áp và công suất của động cơ không thể vượt quá phạm vi được chỉ định bởi bảng điều khiển.
2. Bảng điều khiển này phù hợp với động cơ DC không chải Hall 120 độ. Không phải tất cả các nhà sản xuất' chuỗi đường phù hợp với chuỗi đường của bảng điều khiển.Khách hàng có thể điều chỉnh chuỗi đường dây Hall hoặc chuỗi đường dây ba pha động cơ theo tình huống thực tếĐạt được hiệu ứng lái xe tốt nhất.
3. JYQD_V7.3B bảng lái xe là bàn trống, động cơ lái xe dưới 100W không cần phải ép tiêu hao nhiệt, cần phải đảm bảo thông gió bình thường.
4Cổng đầu ra 5V trên bảng điều khiển bị cấm kết nối với thiết bị điện bên ngoài.Nó chỉ phù hợp để kết nối các potentiometers bên ngoài và công tắc để bảng này cho điều chỉnh tốc độ và đảo ngược.
5. Tín hiệu trên bảng điều khiển JYQD_V7.3B là tín hiệu đầu ra xung tốc độ động cơ, và dòng đầu ra ít hơn 5mA.

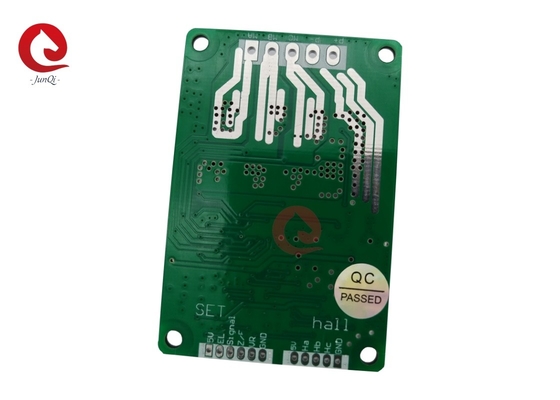

Biểu đồ dây dẫnMô tả cổng:
1. Cổng cảm biến HALL
GND Hall cực âm
Hc Hall Hc
Hb Hall Hb
Ha Hall Ha
5V ️ Cột tích cực Hall
2. Cổng điều khiển
GND sử dụng cho điều khiển nội bộ bảng điều khiển
VR cổng điều khiển tốc độ. điều chỉnh tốc độ điện áp tương tự 0V-5V điều chỉnh tốc độ, điều chỉnh tốc độ tuyến tính từ thấp đến cao.
Z / F Ống cổng điều khiển hướng quay. điều chỉnh tốc độ điện áp tương tự 0V-5V điều chỉnh tốc độ, điều chỉnh tốc độ tuyến tính từ thấp đến cao.Điều chỉnh tốc độ PWM cần phải được gắn liền với bảng điều khiển.
Dấu hiệu Đường đầu ra tín hiệu xung tốc động cơ, tín hiệu xung 5V
Tích hoạt điều khiển cổng. Kết nối 5V để cho phép hoạt động, kết nối GND để cấm hoạt động.
5V ️ Điện áp đầu ra bên trong bảng điều khiển, điện áp điện áp bên ngoài hoặc công tắc để điều chỉnh tốc độ và hoạt động lùi.
3Cổng nguồn.
P+ DC +
P- DC -
MC Motor Phase C
MB Motor Phase B
MA Motor Phase A
4. Vui lòng chú ý đến dây pha động cơ và dây Hall không quá dài. Nó sẽ gây nhiễu tín hiệu nếu dây quá dài.
5Khoảng cách cổng của cổng điều khiển và cổng nguồn là tương ứng 2,0mm và 3,96mm.
6Chú ý đến cách điện của bảng điều khiển khi thêm thùng tản nhiệt hoặc đặt chúng.

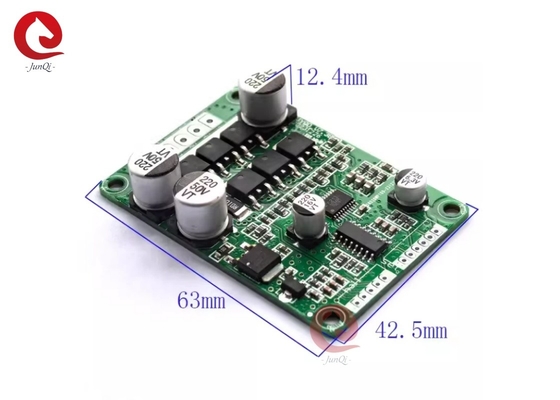

Kích thước bảng điều khiển (mm):
