Để Tạo Giá Trị Cho Khách Hàng. Chính trực và Win-Win.
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Junqi |
| Chứng nhận: | ISO9001 |
| Số mô hình: | JYQD_V6.3b |
| Số lượng đặt hàng tối thiểu: | 2 chiếc (có sẵn mẫu) |
|---|---|
| Giá bán: | USD6-USD8/PC |
| chi tiết đóng gói: | bộ xuất khẩu |
| Thời gian giao hàng: | phụ thuộc vào số lượng đặt hàng / Thương lượng |
| Điều khoản thanh toán: | T / T,, Western Union, Paypal |
| Khả năng cung cấp: | 10000 CÁI mỗi tháng |
| Mô hình: | JYQD_V6.3b | Loại động cơ: | Động cơ BLDC |
|---|---|---|---|
| điện áp hoạt động: | 7 ~ 48VDC | Max.Hiện tại: | 10A |
| tần số PWM: | 1-20KHz | chu kỳ nhiệm vụ: | 0~100% |
| Làm nổi bật: | 81626406055 Máy nâng cửa sổ điện,Máy nâng cửa sổ điện Man TGA,Máy nâng cửa sổ điện bằng kim loại OEM |
||

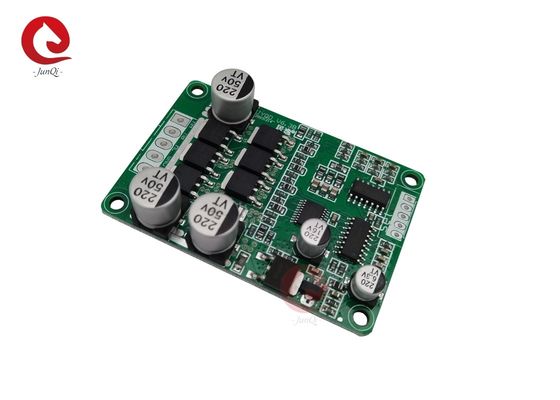

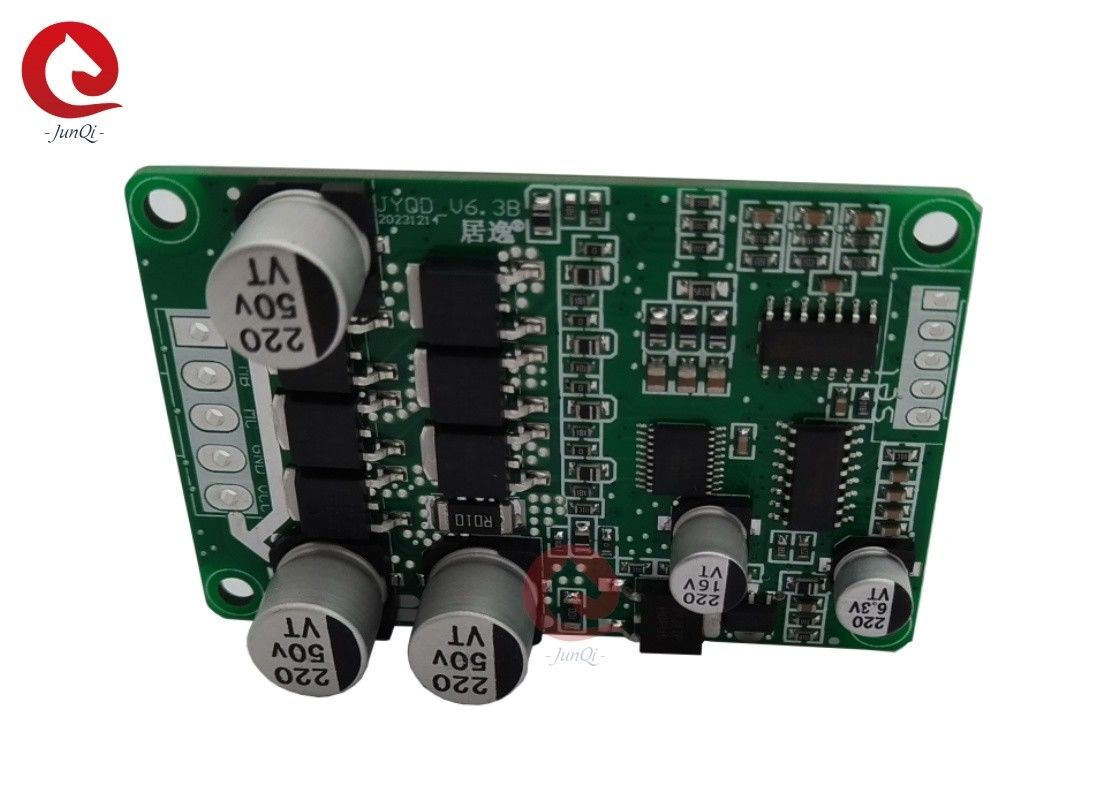

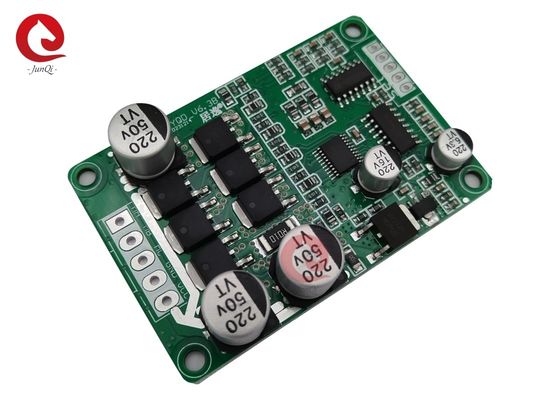

3 pahses DC 7-48V Bàn điều khiển động cơ không bàn chải 10A bộ điều khiển tốc độ động cơ không cảm biến với điều khiển PWM
Các thông số bảng điều khiển:
Ghi chú về ứng dụng:
1Xác minh rằng các thông số điện áp và công suất của động cơ không vượt quá phạm vi của bảng điều khiển như đã chỉ định.
2. Bảng điều khiển này được sử dụng cho động cơ không cảm biến không chải 3 pha, nhưng không phù hợp với tất cả các động cơ không cảm biến không chải 3 pha trực tiếp.lùi lạiCác khách hàng có thể điều chỉnh sức đề kháng và dung lượng của bảng điều khiển
theo tình huống thực tế để đạt được hiệu ứng lái xe tốt nhất
3.JYQD_V6.3B bảng điều khiển là bảng khỏa thân, động cơ động cơ dưới 100W không cần phải buộc phân tán nhiệt, cần đảm bảo thông gió bình thường.
4Cổng đầu ra 5V trên bảng điều khiển bị cấm kết nối với thiết bị điện bên ngoài.Nó chỉ phù hợp để kết nối các potentiometers bên ngoài và công tắc để bảng này cho điều chỉnh tốc độ và đảo ngược.
5Tín hiệu trên bảng điều khiển JYQD_V6.3B là tín hiệu đầu ra xung tốc độ động cơ, và dòng đầu ra ít hơn 5mA.

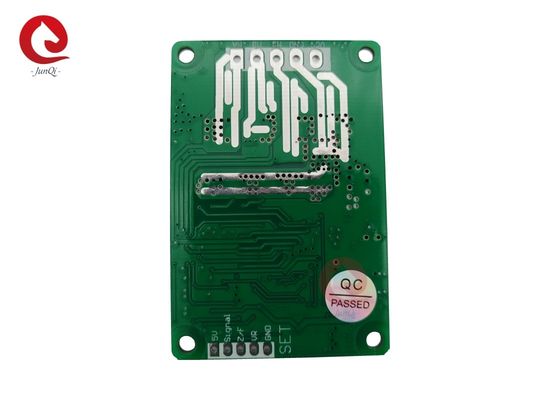

Biểu đồ dây điện và mô tả cổng:
1- Cổng kiểm soát.
GND sử dụng cho điều khiển nội bộ bảng điều khiển
cổng điều khiển tốc độ. điều chỉnh tốc độ điện áp tương tự 0V-5V điều chỉnh tốc độ, điều chỉnh tốc độ tuyến tính từ thấp đến cao. điều chỉnh tốc độ PWM cần phải được nối với bảng điều khiển.
Z / F Ống cổng điều khiển hướng xoay. Kết nối 5V hoặc không kết nối theo một hướng, kết nối GND theo hướng khác.
Dấu hiệu Đường đầu ra tín hiệu xung tốc động cơ, tín hiệu xung 5V
5V ️ Điện áp đầu ra bên trong bảng điều khiển, điện áp điện áp bên ngoài hoặc công tắc để điều chỉnh tốc độ và hoạt động lùi.
2. Cổng nguồn
P+/VCC DC +
P-/GND DC -
MC Motor Phase C
MB Motor Phase B
MA Motor Phase A
3. Vui lòng chú ý đến dây pha động cơ và dây Hall không quá dài. Nó sẽ gây nhiễu tín hiệu nếu dây quá dài.
4Khoảng cách cổng điều khiển: 2.54mm, Khoảng cách cổng nguồn:3.96 mm.
5. Chú ý đến cách điện giữa MOSFET trình điều khiển và thùng tản nhiệt hoặc tấm lắp đặt.
V6.3B Bảng lặn Kích thước ((mm):
