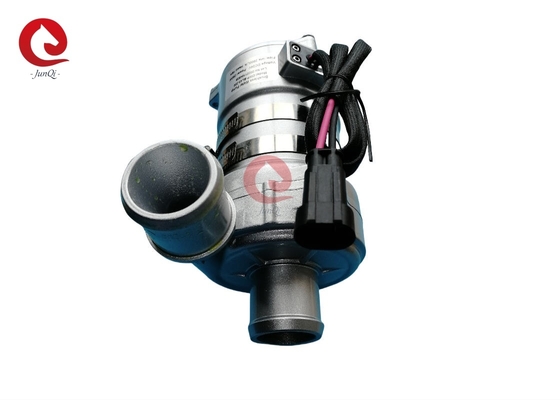

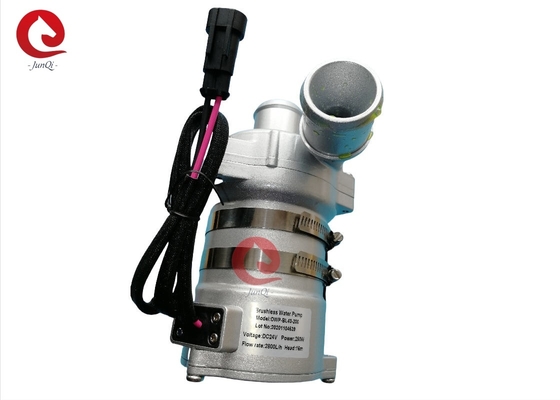

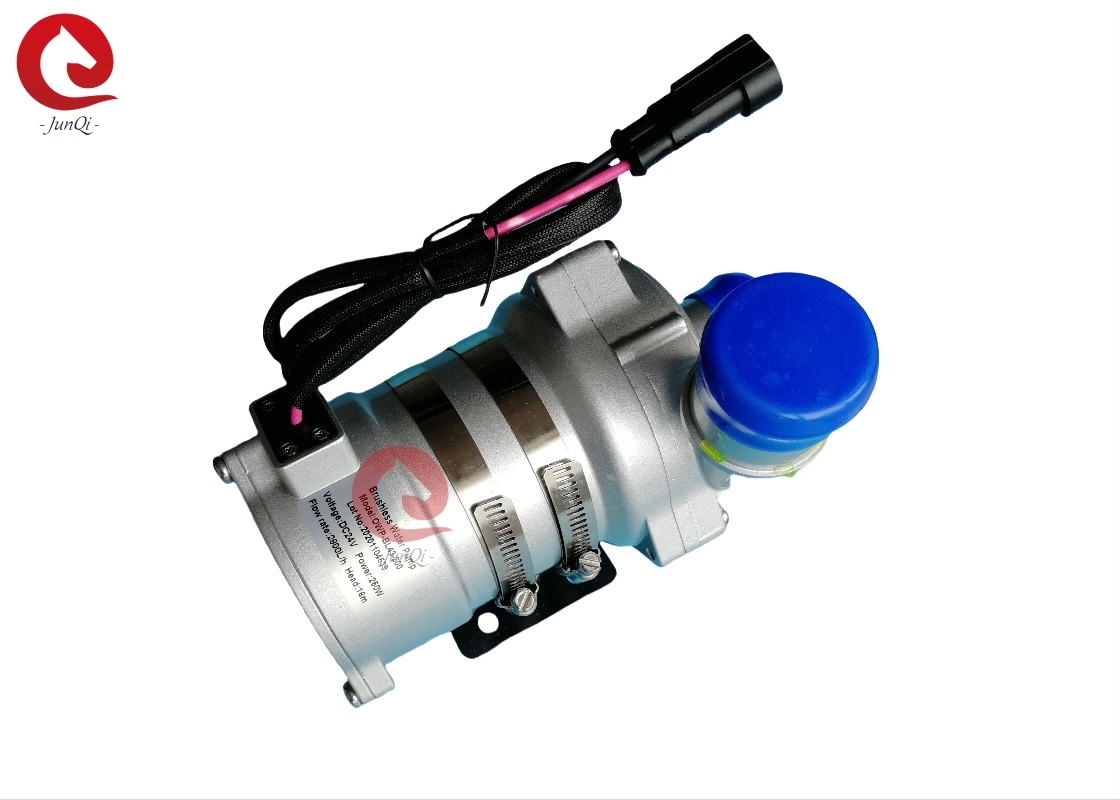

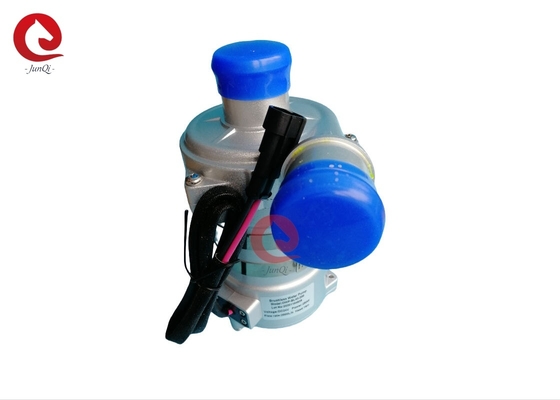

Máy bơm nước làm mát xe buýt thành phố kết hợp 24V 250W JP-BL43-200 Máy bơm nước điện 2800LPH Dòng chảy 16m Đầu

Máy bơm nước làm mát xe buýt thành phố kết hợp 24V 250W OWP-BL43-200 Máy bơm nước điện

■ Ứng dụng
Được sử dụng rộng rãi trong xe buýt lai, xe hành khách lai, xe điện, tàu hỏa, tàu và các hệ thống lưu thông sưởi ấm và làm mát khác.

■ Đặc điểm
◆ Máy bơm ly tâm
◆ Chuyển truyền lực từ tính
◆ Động cơ DC không chải hiệu suất cao, tiêu thụ năng lượng thấp, hiệu quả cao, tuổi thọ dài.
◆ Với nhiệt độ hoạt động rộng
◆ Điều khiển tốc độ tín hiệu PWM
◆ Phát ra tín hiệu chẩn đoán
◆ Điều khiển dòng chảy liên tục
◆ Bảo vệ cực ngược
◆ Bảo vệ chạy khô
◆ Bảo vệ điện áp quá cao, điện dòng quá cao
◆ Lạm quá tải, bảo vệ nhiệt độ quá cao

■ Mô tả kỹ thuật (các bộ phận liên quan tiếp xúc với chất lỏng)
Vỏ đầu máy bơm: Hợp kim nhôm đúc ép
Máy đẩy: PPS + GF
Khoang khiên: PPS + GF
Vỏ trục: vật liệu tổng hợp carborundum
Chân: thép không gỉ ((3CR14) chân
Bộ chứa nam châm: PPS nhựa đóng gói
Nhẫn niêm phong: EPDM
EMC: lớp 3
Tiếng ồn:≤61dB

■ Thiết bị điều khiển (bao gồm cả động cơ)
Động cơ xoay: nam châm nhựa đóng gói PPS
Vít và hạt: SUS 304 thép không gỉ
Động cơ lái xe: động cơ DC không chải
Khung dây động cơ: PPA GF
Bộ máy bơm: Vỏ nhôm đúc nghiền với thổi cát và anodizing + lớp phủ bột PE.

Nắp: thép
Vòng đệm: thép không gỉ US 304
Kiểm soát nước dựa trên xếp hạng IP68 (en60529)
Mô hình đầu nối: AMP282106-1 (đối với Plug AMP282088-1)
Chiều kính vòi: 38mm (1.5 inch)



■ Hướng dẫn lắp đặt
Máy bơm dòng JP-BL43-200 là máy bơm ly tâm đòi hỏi phải được lấp đầy trước,
Máy bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo rằng động cơ luôn chìm trong chất lỏng, hoặc bơm được lấp đầy trước khi bật điện.

1: Máy bơm không nên chạy khô, mặc dù nó có thể chạy khô trong 15 phút (sau 15 phút chạy khô, nó sẽ tự động dừng lại), chạy khô sẽ gây ra tiếng ồn,cũng làm tăng sự mài mòn cho trục và tay áo trục.

2: Sử dụng đường ống đường kính khuyến cáo kết nối đầu vào máy bơm, nếu bạn sử dụng một ống ống ống ống thông đường kính nhỏ hơn, do áp suất âm trong máy bơm,không khí bên ngoài dễ dàng đi vào máy bơm thông qua đường ống, nó sẽ làm cho việc giảm hiệu suất máy bơm, và cũng bong bóng không khí làm hỏng máy bơm.

3: Như nhìn từ hướng đầu vào máy bơm, động cơ xoay theo chiều kim đồng hồ (xem mũi tên trên cổng đầu ra).

4: Máy bơm có thể được lắp đặt theo chiều dọc hoặc theo chiều ngang (xem hình 1) Khi lắp đặt theo chiều dọc, cổng đầu ra nên hướng lên.

5: Để tránh khô (không khí bị mắc kẹt trong bánh xoay),cổng đầu ra của máy bơm nước nên thẳng đứng hoặc ở phía trên của bánh xoay (xem hình 1).

6: ống kết nối nên được gắn thẳng đứng (hoặc không có khuỷu tay trong 20cm) để làm cho không khí được giải phóng dễ dàng, ống thoát không nên được sử dụng dưới 90 độ khuỷu tay (xem hình 2).

7: Không thể sử dụng nước biển hoặc ô nhiễm nặng khác với chất lỏng tạp chất hạt lớn như môi trường lỏng.




■ Parameter nhiệt độ
Nhiệt độ chất lỏng trung bình: -40 °C đến + 85 °C (-40 °F đến + 185 °F)
Nhiệt độ môi trường làm việc: -40°C đến +120°C (-40°F đến +248°F)
Nhiệt độ lưu trữ: -40°C đến +70°C (-40°F đến +158°F)
(lên đến 100 °C, nhưng nó sẽ rút ngắn tuổi thọ)
■ Áp lực hệ thống
-0,2 đến 2,5 bar (100 °C (212 °F).
Tuổi thọ hoạt động là hơn 20.000 giờ dựa trên điện áp định số và nhiệt độ xung quanh 36 °C ((86 °F).
■ Phạm vi điện áp
Máy bơm nước 24V, phạm vi hoạt động 18V - 32V
Mặc dù động cơ có thể được sử dụng trong một phạm vi điện áp và nhiệt độ rộng, nhưng điện áp và nhiệt độ quá cao hoặc quá thấp sẽ ảnh hưởng đến tuổi thọ của động cơ,máy bơm không thể tiếp xúc với bức xạ nhiệt xung quanh.

Chất lỏng trung bình: hỗn hợp chất lỏng (Nước có hàm lượng glycol dưới 60%)


■ Các thông số điện

Mô hình đầu nối và các tính chất điện tương ứng (xem hình 3):

■ Chú ý
1- Nhiệt độ môi trường làm việc: -40°C-120°C, nên cố gắng tránh gần ba yếu tố xúc tác, hệ thống ống xả khí và động cơ trong quá trình lắp đặt,đảm bảo nhiệt độ môi trường làm việc.
2Vị trí lắp đặt của máy bơm nước nên càng gần mức nước thấp càng tốt, để kéo dài tuổi thọ của máy bơm.
4. Vui lòng sử dụng máy bơm xa môi trường bụi, bụi là có hại để giảm tuổi thọ
5. Chú ý đến độ tinh khiết của nước, tránh tắc nghẽn và động cơ bị chặn để giảm tuổi thọ của máy bơm

■ Các thông số hiệu suất



■Chiều kích bên ngoài
