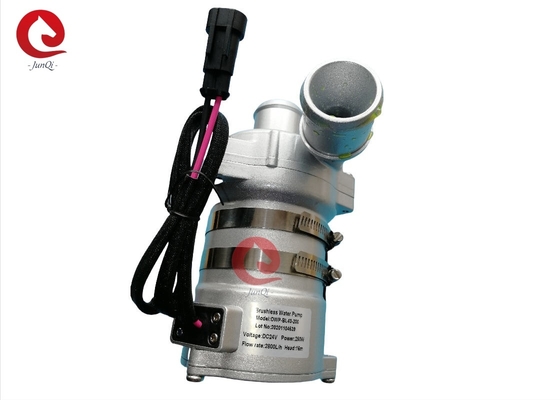

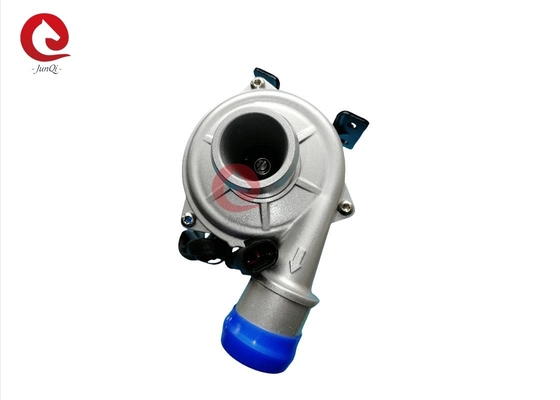

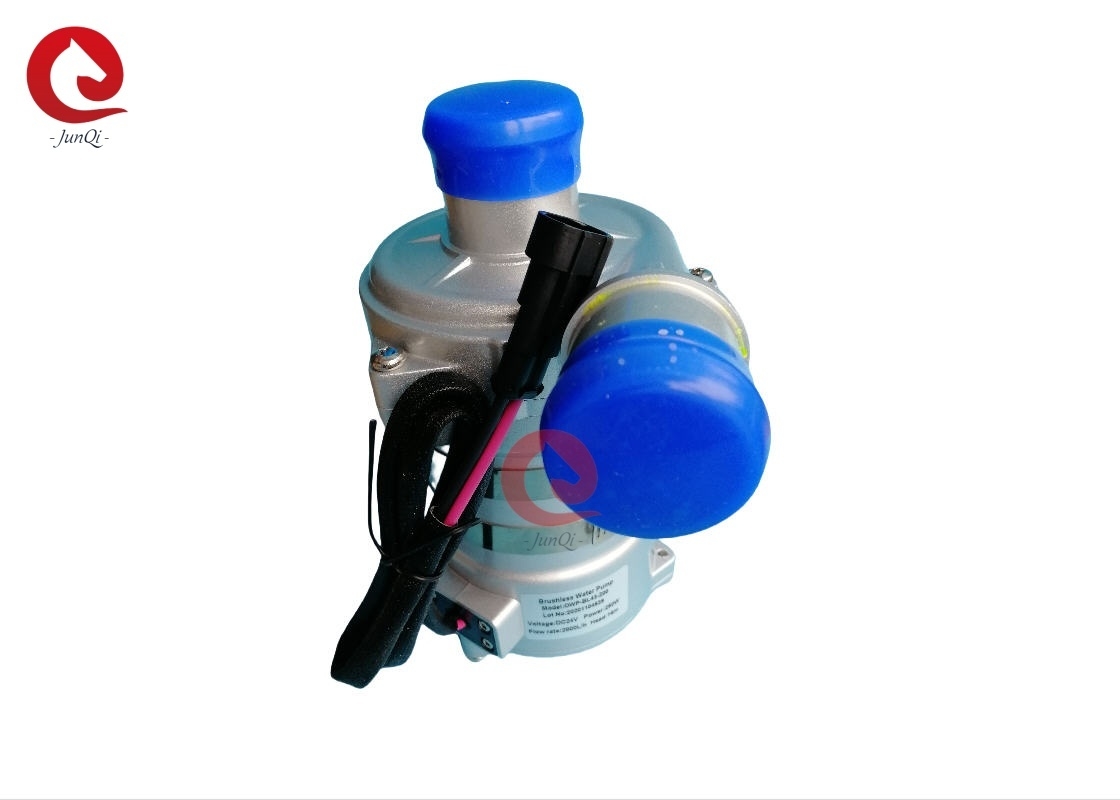

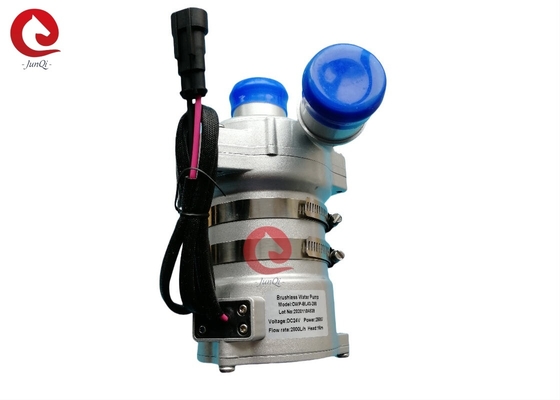

24VDC 250W 2800L/H Máy bơm nước DC không chải đầu cao Xe điện làm mát JP-BL43-200

Bơm nước DC không chổi than 24VDC 250W, lưu lượng 2800L/H, đầu bơm cao, bơm nước làm mát cho xe điện

■ Ứng dụng
Được sử dụng rộng rãi trong hệ thống tuần hoàn sưởi ấm và làm mát của xe buýt hybrid, xe khách hybrid, xe điện, tàu hỏa, tàu thủy và các phương tiện khác.

■ Tính năng
◆ Bơm ly tâm
◆ Truyền động bằng lực từ
◆ Động cơ DC không chổi than hiệu suất cao, tiêu thụ điện năng thấp, hiệu quả cao, tuổi thọ cao.
◆ Với phạm vi nhiệt độ hoạt động rộng
◆ Điều khiển tốc độ tín hiệu PWM
◆ Đầu ra tín hiệu chẩn đoán
◆ Với điều khiển lưu lượng không đổi
◆ Bảo vệ ngược cực
◆ Bảo vệ chạy khô
◆ Bảo vệ quá áp, quá dòng
◆ Bảo vệ quá tải, quá nhiệt

■ Mô tả kỹ thuật (các bộ phận tiếp xúc với chất lỏng)
Vỏ đầu bơm: Hợp kim nhôm đúc
Cánh quạt: PPS+GF
Khoang chắn: PPS+GF
Ống lót trục: Vật liệu composite carborundum
Trục: Trục thép không gỉ (3CR14)
Vỏ nam châm: Bọc nhựa PPS
Vòng đệm: EPDM
EMC: Cấp 3
Độ ồn: ≤61dB

■ Thiết bị truyền động (Bao gồm động cơ)
Rotor truyền động: Nam châm bọc nhựa PPS
Vít và đai ốc: Thép không gỉ SUS 304
Động cơ truyền động: Động cơ DC không chổi than
Khung dây động cơ: PPA GF
Vỏ bơm: Vỏ nhôm đúc với phun cát và anodizing + lớp phủ bột PE.

Giá đỡ: Thép
Vòng giá đỡ: Thép không gỉ US 304
Chống thấm nước theo tiêu chuẩn IP68 (en60529)
Mẫu đầu nối: AMP282106-1 (Phích cắm phù hợp AMP282088-1)
Đường kính vòi phun: 38mm (1.5 inch)



■ Hướng dẫn lắp đặt
Bơm dòng JP-BL43-200 là bơm ly tâm, cần được đổ đầy trước,
Bơm được lắp đặt ở vị trí thấp nhất của hệ thống để đảm bảo cánh quạt luôn ngập trong chất lỏng, hoặc đổ đầy bơm trước khi bật nguồn.

1: Bơm không được chạy khô, mặc dù nó có thể chạy khô trong 15 phút (sau 15 phút chạy khô, nó sẽ tự động dừng), Chạy khô sẽ gây ra tiếng ồn, cũng làm tăng mài mòn cho trục và ống lót trục.

2: Sử dụng đường ống có đường kính được khuyến nghị để kết nối với đầu vào của bơm, nếu bạn sử dụng ống có đường kính nhỏ hơn đầu vào của bơm, Do áp suất âm trong bơm, không khí bên ngoài dễ dàng đi vào bơm qua đường ống, nó sẽ làm giảm hiệu suất của bơm và các bọt khí cũng gây hư hỏng cho bơm.

3: Nhìn từ hướng vào của bơm, cánh quạt quay theo chiều kim đồng hồ (xem mũi tên trên cổng ra).

4: Bơm có thể được lắp đặt theo chiều dọc hoặc chiều ngang (xem hình 1) Khi lắp đặt theo chiều dọc, cổng ra phải hướng lên trên.

5: Để tránh chạy khô (không khí bị kẹt trong cánh quạt), cổng ra của bơm nước phải thẳng đứng hoặc ở phía trên của cánh quạt. (xem hình 1)

6: Đường ống kết nối phải được lắp đặt theo chiều dọc (hoặc không có khuỷu tay trong 20cm) để không khí dễ dàng thoát ra, đường ống ra không được sử dụng khuỷu tay nhỏ hơn 90 độ (xem hình 2).

7: Không thể sử dụng nước biển hoặc các chất lỏng ô nhiễm nặng khác có tạp chất hạt lớn làm môi chất lỏng.




■ Thông số nhiệt độ
Nhiệt độ chất lỏng trung bình: -40℃ đến +85℃ (-40°F đến + 185°F)
Nhiệt độ môi trường làm việc: -40℃ đến +120℃ (-40°F đến +248°F)
Nhiệt độ bảo quản: -40℃ đến +70℃ (-40°F đến +158°F)
(lên đến 100 ℃, nhưng nó sẽ rút ngắn tuổi thọ)
■ Áp suất hệ thống
-0.2 đến 2.5 bar (100℃ (212°F).
Tuổi thọ hơn 20.000 giờ dựa trên điện áp định mức và nhiệt độ môi trường 36℃(86°F).
■ Phạm vi điện áp
Bơm nước 24V định mức, phạm vi hoạt động 18V - 32V
Mặc dù động cơ có thể được sử dụng trong phạm vi điện áp và nhiệt độ rộng, nhưng điện áp và nhiệt độ quá cao hoặc quá thấp sẽ ảnh hưởng đến tuổi thọ của động cơ, bơm không được tiếp xúc với môi trường bức xạ nhiệt.

Chất lỏng trung bình: hỗn hợp chất lỏng (Nước với glycol dưới 60%)


■ Thông số điện

Mẫu đầu nối và các đặc tính điện tương ứng (xem hình 3):

■ Lưu ý
1. Nhiệt độ môi trường làm việc: -40℃--120℃, nên cố gắng tránh gần hệ thống ống xả khí ba thành phần xúc tác và động cơ trong quá trình lắp đặt, đảm bảo nhiệt độ môi trường làm việc.
2. Vị trí lắp đặt của bơm nước nên càng gần mực nước thấp càng tốt, để kéo dài tuổi thọ của bơm.
4. Vui lòng sử dụng bơm tránh xa môi trường bụi bặm, bụi có hại để giảm tuổi thọ
5. Chú ý đến độ tinh khiết của nước, tránh bị kẹt và cánh quạt bị chặn để giảm tuổi thọ của bơm

■ Thông số hiệu suất



■ Kích thước bên ngoài
