Để Tạo Giá Trị Cho Khách Hàng. Chính trực và Win-Win.
 |
| Nguồn gốc: | Thường Châu, Trung Quốc |
| Hàng hiệu: | Junqi |
| Chứng nhận: | CE, RoHs, REACH |
| Số mô hình: | JQ42RBL / 42JMG50K |
| Số lượng đặt hàng tối thiểu: | 5 cái |
|---|---|
| Giá bán: | USD40-90/PC Negotiable |
| chi tiết đóng gói: | CTN |
| Thời gian giao hàng: | 4 tuần sau khi nhận được thanh toán (dựa trên đơn đặt hàng), |
| Điều khoản thanh toán: | T / T, Western Union, Paypal |
| Khả năng cung cấp: | 10000 bộ / tháng |
| Kiểu: | Hộp số hành tinh Động cơ DC không chổi than | Số mô hình: | JQ42RBL / 42JMG50K |
|---|---|---|---|
| Kích thước khung: | 42mm | Loại quanh co: | Ngôi sao |
| Mô-men xoắn định mức: | 0,5Nm ~ 5N.m | Số lượng cực: | số 8 |
| Số pha: | 3 | Điện áp định mức: | 24VDC |
| Tốc độ định mức: | 7,1 ~ 1099 vòng / phút | Sử dụng: | THUYỀN, Ô tô, Xe đạp điện, QUẠT, Thiết bị gia dụng, Tự động công nghiệp |
| Hình dạng: | Tròn | ||
| Làm nổi bật: | Động cơ giảm tốc 24v,42JMG50K,động cơ giảm tốc 5.0N.m |
||

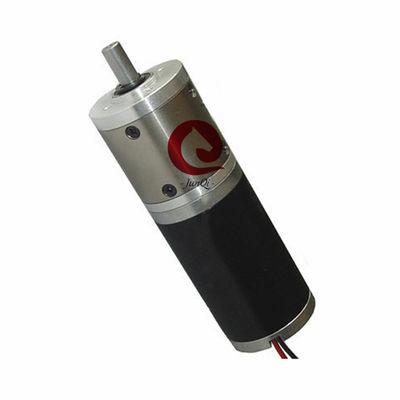

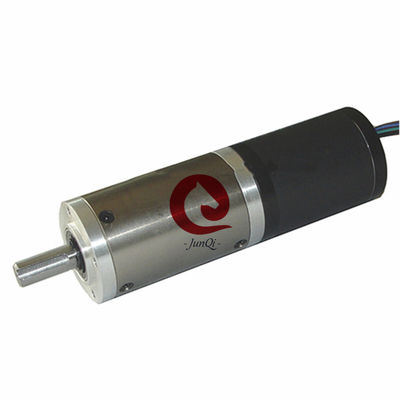

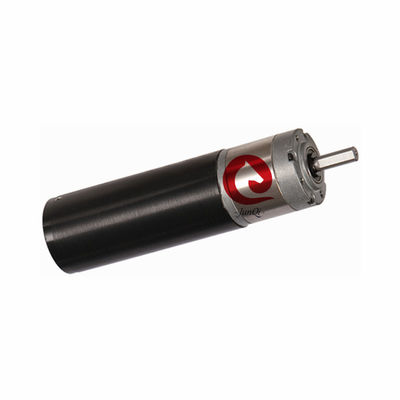

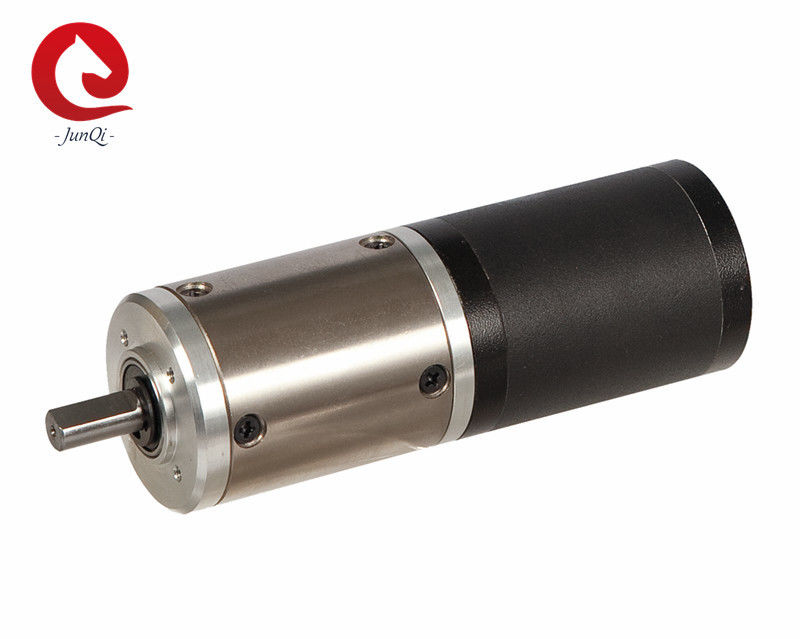

Dia 42mm Hộp số hành tinh, Mô-men xoắn định mức 0,5N.m ~ 5,0Nm 24VDC 4000RPM JQ42RBL / 42JMG50K Động cơ giảm
Đặc trưng:
Hiệu quả cao và tiếng ồn thấp.
Tuổi thọ bền và lâu dài.
Thích hợp cho các công việc DIY hoặc cơ khí.
Sơ đồ dây:
| Kiểu | Màu sắc | Chức năng |
|
UL1007 AWG26 |
Màu xanh dương | Vcc |
| Màu vàng | Hà | |
| màu nâu | Hb | |
| màu đỏ | Hc | |
| Màu xanh lá | GND | |
|
UL1007 AWG22 |
màu đỏ | Giai đoạn U |
| màu nâu | Giai đoạn V | |
| Màu đen | Giai đoạn W |
Đặc điểm kỹ thuật động cơ lái xe:
| Bài báo | Đơn vị | JQ42RBL30-2455 | JQ42RBL60-2454 |
| Số lượng cực | số 8 | số 8 | |
| Số pha | 3 | 3 | |
| Điện áp định mức | VDC | 24 | 24 |
| Không có tốc độ tải | vòng / phút | 5500 | 5400 |
| Tốc độ định mức | vòng / phút | 4000 | 4200 |
| Mô-men xoắn định mức | mN.m | 20 | 56 |
| Công suất định mức | W | 8,4 | 25 |
| Mô men xoắn cực đại | mN.m | 60 | 170 |
| Dòng cao điểm | MỘT | 1,7 | 4.4 |
| Dòng kháng dòng | ohms @ 20 ℃ | 5.9 | 1,6 |
| Line to Line Inductance | mH | 5.1 | 1,94 |
** Ghi chú: Ở trênlà động cơ tiêu chuẩn, chúng tôi có thể được thiết kế và sản xuất với yêu cầu tùy chỉnh !!
Kích thước cơ học:
Thông số kỹ thuật động cơ bánh răng DC không chổi than:
Dữ liệu về động cơ bánh răng JQ42RBL30-2445
| Tỉ lệ giảm | 3.8 | 4,9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | 271 | 346 | 442 | 565 | |
| Số lượng bánh răng | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |
| Chiều dài hộp số (L) | mm | 35,2 | 35,2 | 45,7 | 45,7 | 45,7 | 56.0 | 56.0 | 56.0 | 56.0 | 66.3 | 66.3 | 66.3 | 66.3 | 66.3 |
| Không có tốc độ tải | vòng / phút | 1440 | 1127 | 367 | 289 | 229 | 98 | 77 | 60 | 47 | 26 | 20 | 16 | 12 | 9,7 |
| Tốc độ định mức | vòng / phút | 1047 | 820 | 267 | 211 | 167 | 71 | 56 | 44 | 34 | 19 | 15 | 12 | 9.0 | 7.1 |
| Mô-men xoắn định mức | Nm | 0,07 | 0,09 | 0,24 | 0,31 | 0,39 | 0,82 | 1,0 | 1,3 | 1,7 | 2,8 | 3.5 | 4,5 | 5 | 5 |
|
Tải trọng cho phép tối đa trong một thời gian ngắn |
Nm | 1,5 | 1,5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 | 15 | 15 | 15 | 15 |
Dữ liệu về động cơ bánh răng JQ33RBL80-2490
| Tỉ lệ giảm | 3.8 | 4,9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | |
| Số lượng bánh răng | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | |
| Chiều dài hộp số (L) | mm | 35,2 | 35,2 | 45,7 | 45,7 | 45,7 | 56.0 | 56.0 | 56.0 | 56.0 | 66.3 |
| Không có tốc độ tải | vòng / phút | 1414 | 1107 | 360 | 264 | 225 | 96 | 76 | 59 | 47 | 25 |
| Tốc độ định mức | vòng / phút | 1099 | 861 | 280 | 221 | 175 | 75 | 59 | 46 | 36 | 20 |
| Mô-men xoắn định mức | Nm | 0,19 | 0,25 | 0,68 | 0,86 | 1.1 | 2.3 | 2,9 | 3.7 | 4,7 | 5 |
|
Tải trọng cho phép tối đa trong một thời gian ngắn |
Nm | 1,5 | 1,5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 |
Chúng tôi có thể cung cấp dịch vụ bổ sung:
Nếu động cơ này không phù hợp với yêu cầu của bạn.Vui lòng liên hệ với chúng tôi, Chúng tôi có thể chế tạo trục / cuộn dây / mặt bích lắp / cáp / đầu nối tùy chỉnh.Tất cả Kỹ thuật và Hỗ trợ được thực hiện trong nhà.
Dịch vụ phụ kiện: Phanh, đầu nối, Bộ mã hóa
Thiết kế tùy chỉnh: Cuộn dây tùy chỉnh, Mặt bích tùy chỉnh, Trục tùy chỉnh ...
Câu hỏi thường gặp:
Q: Làm Thế Nào dài là thời gian dẫn của đơn đặt hàng?
A: Thời gian dẫn đầu: 4 tuần sau khi nhận được tiền đặt cọc
Q: Đảm bảo thương mại của bạn là gì?
A: 100% bảo vệ chất lượng sản phẩm.
100% sản phẩm về thời gian vận chuyển bảo vệ.
Bảo vệ thanh toán 100% cho số tiền được bảo hiểm của bạn.
Q: Moq là gì?
A: 5 CÁI.Đơn đặt hàng nhỏ Chào mừng bạn.
Q: Bạn có làm sản phẩm tùy chỉnh không?
A: Có, chúng tôi tích lũy CNTT.
Q: Về After Sale Serive?
A: Dịch vụ sau bán hàng 24/7.
Q: Mức độ chất lượng của sản phẩm của bạn là gì?
A: Chúng tôi sản xuất chất lượng tốt, từ chối sản xuất chất lượng thấp.
NEMA17 BLDC Hộp số Plaetary Động cơ:
